Próbálja ki a minta MoveJ/MoveL parancsokat

KÖTELEZŐ NORMÁL 20 PERC

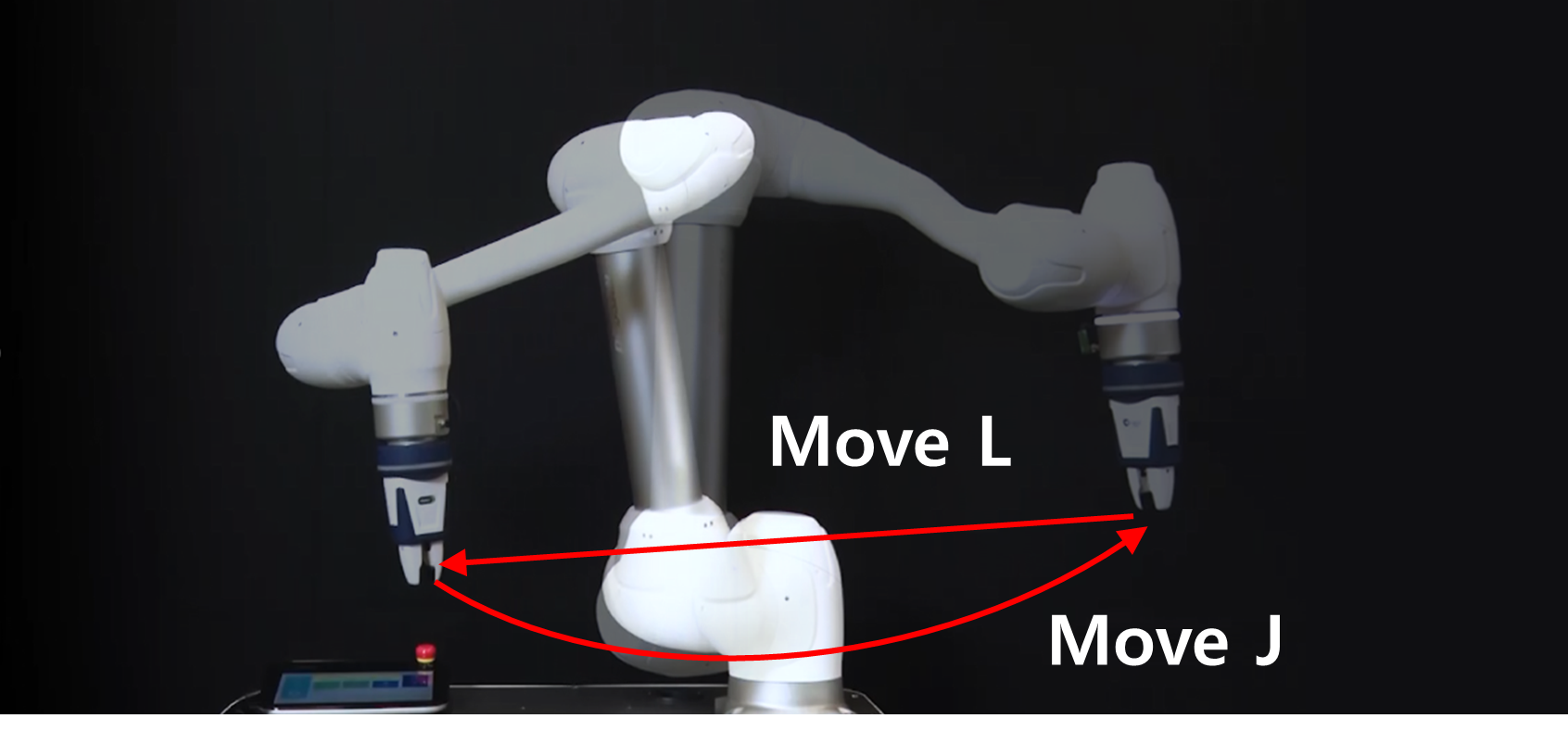

Ebben a mintában add MoveJ és MoveL parancsokat a Feladatszerkesztőben, hajtd végre őket, és hasonlítsd össze a két mozgás közötti különbséget.

Vigyázat

• Mielőtt megpróbálná a mintát, mindenképpen olvassa el és kövesse a következőt (2.11.0.1_temp-hu_HU) Használatra vonatkozó óvintézkedések: . További információkért lásd (2.11.0.1_temp-hu_HU) 1. RÉSZ. Biztonsági kézikönyv: .

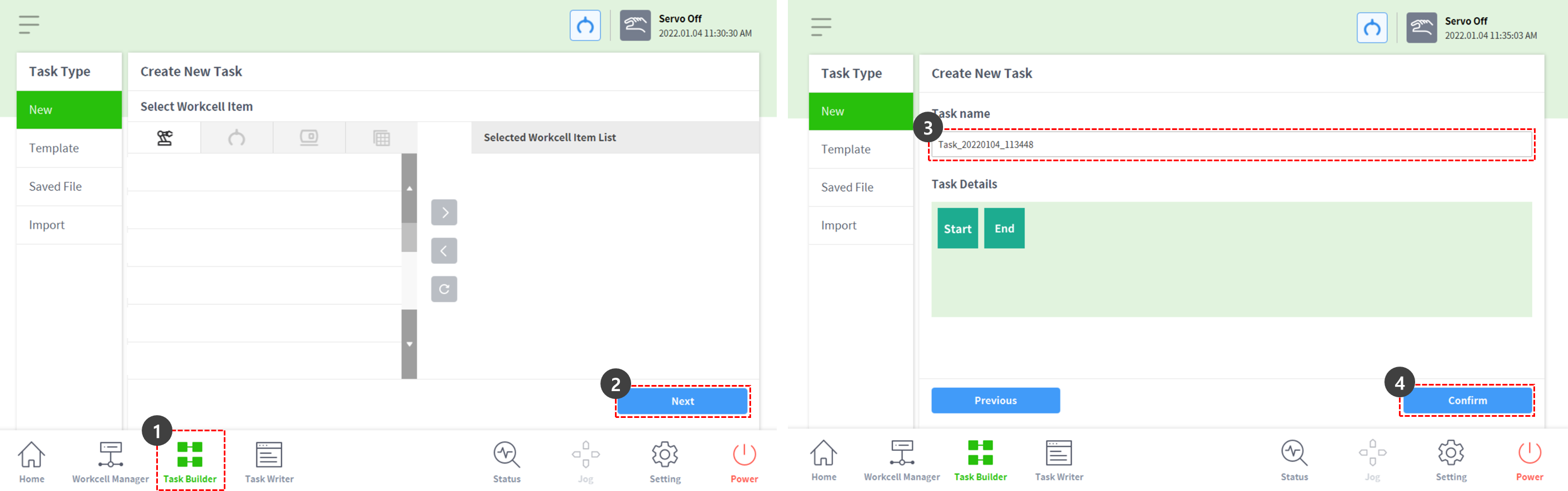

1. Válassza ki a Feladatszerkesztőt a képernyő alján található sávból.

   • A Feladatírói programozási módszer majdnem megegyezik a Feladatszerkesztővel.

2. Nyomja meg a tovább gombot.

   • Regisztrált munkacella-elemeket tartalmazó program, például befogók létrehozásához hozzá kell adni egy munkacella-elemet.

   • Ebben a mintában nyomja meg a Next (következő) gombot anélkül, hogy kiválasztaná a Workcell (Munkasejt) elemeket és készségeket.

3. Adjon meg egy feladatnevet.

4. Nyomja meg a jóváhagyás gombot.

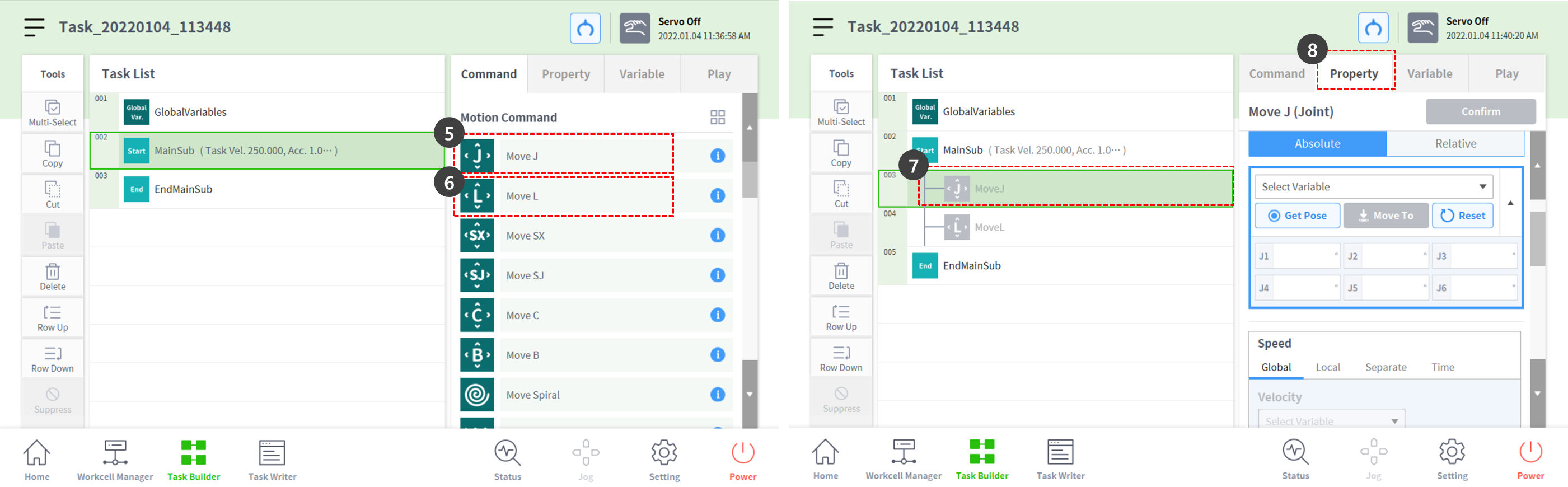

5. Ha a MainSub (MainSub) lehetőséget választotta a második sorban, nyomja meg a MoveJ gombot a ModeJ parancs feladatlistához történő hozzáadásához.

   • A parancs a kiválasztott sor következő sorához kerül.

6. Nyomja meg a MoveL gombot az MoveL parancs feladatlistához történő hozzáadásához.

7. A feladatlista harmadik sorában válassza a MoveJ lehetőséget.

8. Válassza ki a tulajdonság fület a jobb felső sarokban. A parancs tulajdonságértékei a tulajdonság lapon állíthatóak be.

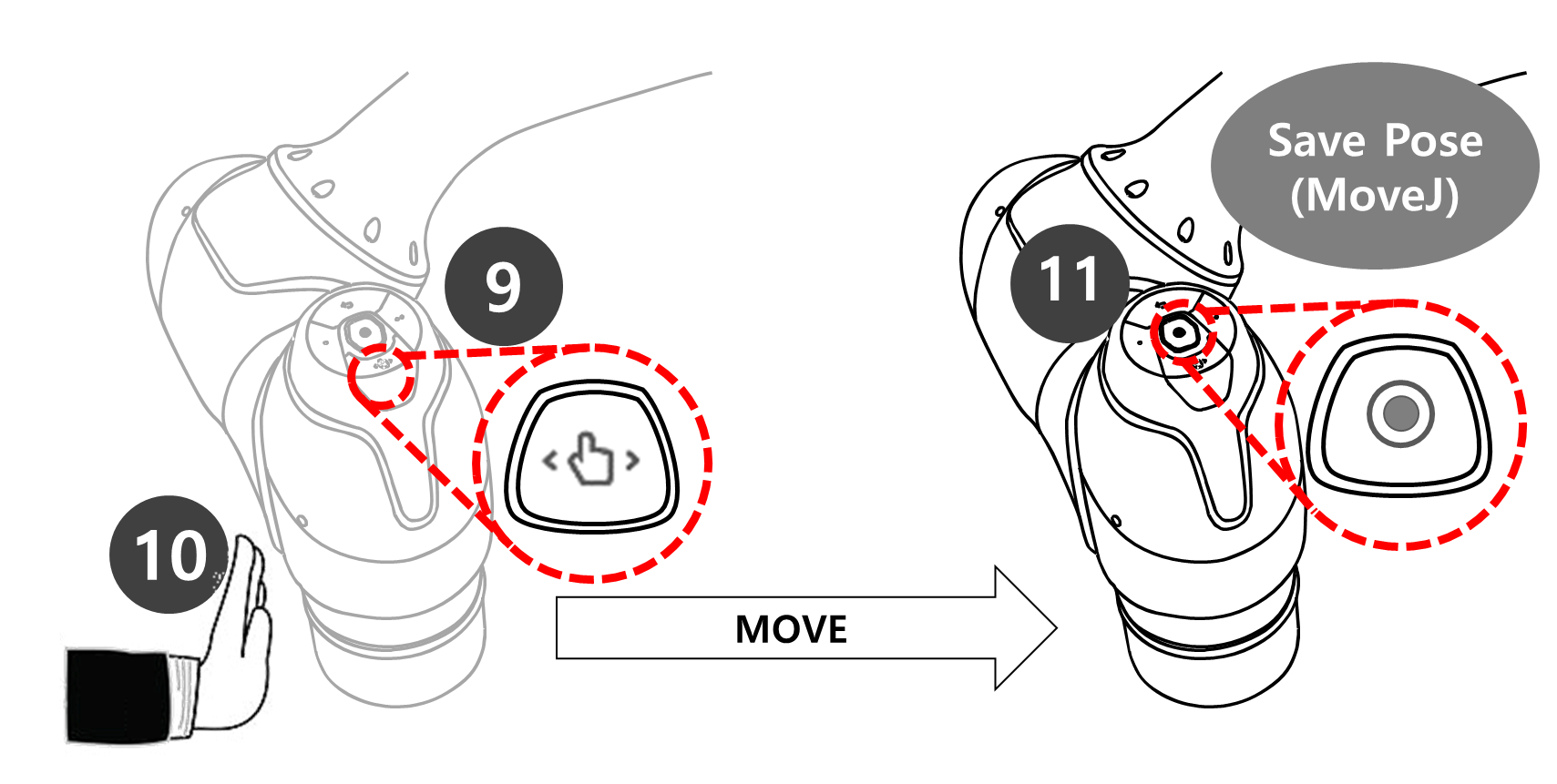

9. Az egyik kezével nyomja meg és tartsa lenyomva a robotvég tetején lévő pilótafülkében található kézi vezetésű gombot A 11-9. Lépés menti a ModeJ pózát.

   • A pilótafülkében nem használható robotok esetében ellenőrizze az alábbi „megjegyzést”.

10. A másik kezével tolja a robotot biztonságos helyre.

11. Engedje fel a kezet vezérlő gombot, és nyomja meg a Pose mentése gombot.

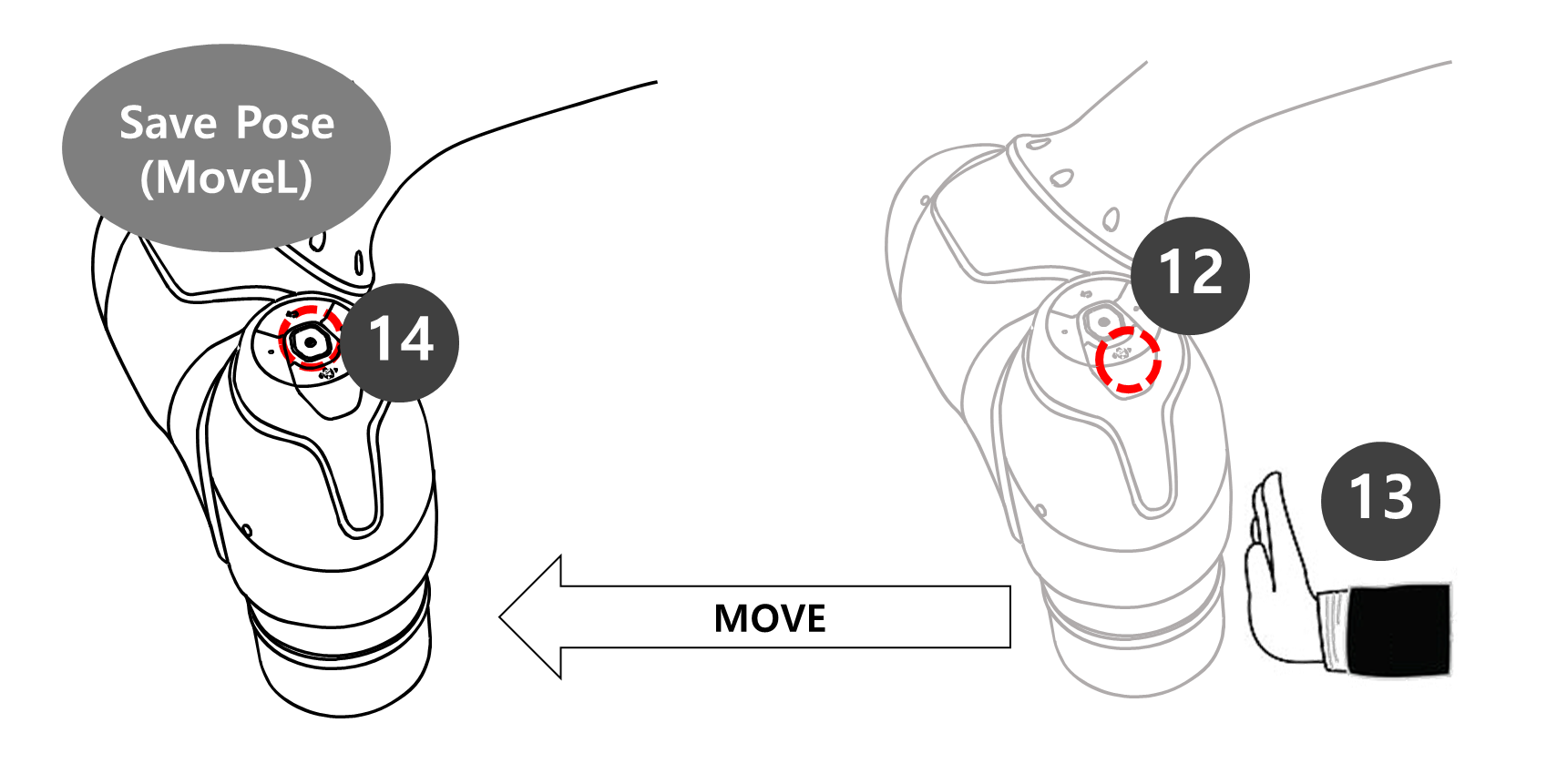

12. Az egyik kezével nyomja meg és tartsa lenyomva a robotvég tetején lévő pilótafülkében található kézi vezetésű gombot A 14-12. Lépés menti a MoveL pózát.

    • A feladatlista MoveL elemét nem kell kiválasztani. Ha megnyomja a Pose mentése gombot, a feladatlista automatikusan a feladatsorra kerül.

13. A másik kezével tolja a robotot biztonságos helyre.

14. Engedje fel a kezet vezérlő gombot, és nyomja meg a Pose mentése gombot.

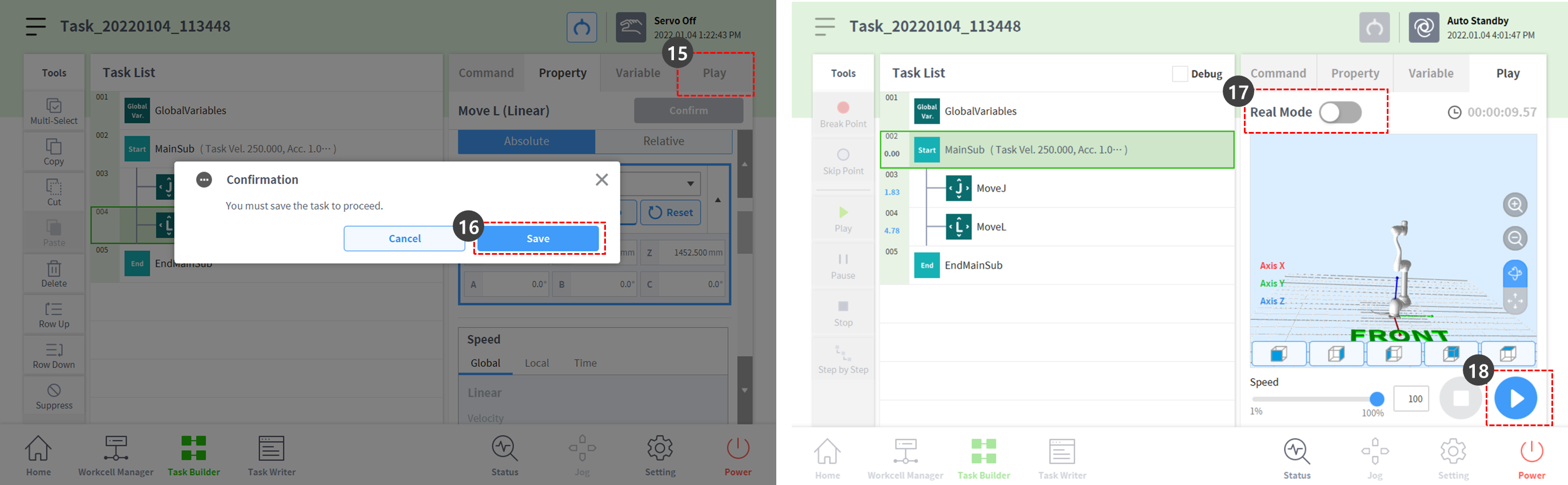

15. A feladat végrehajtásához nyomja meg a Lejátszás fület.

16. Mivel a feladat nincs elmentve, egy felugró ablak jelenik meg, amely a feladat mentését kéri. Nyomja meg a Mentés gombot.

17. Állítsa a Real mode (valós mód) váltógombot Disabled (Letiltva) állapotba (szürke).

    1. Ha a valós mód le van tiltva, a robot nem mozog, és csak a virtuális robot mozog a képernyő-szimulátorban.

    2. A feladat végrehajtása előtt ajánlott a feladatot ebben a szimulációs módban tesztelni.

18. Nyomja meg a lejátszás gombot a jobb alsó sarokban.

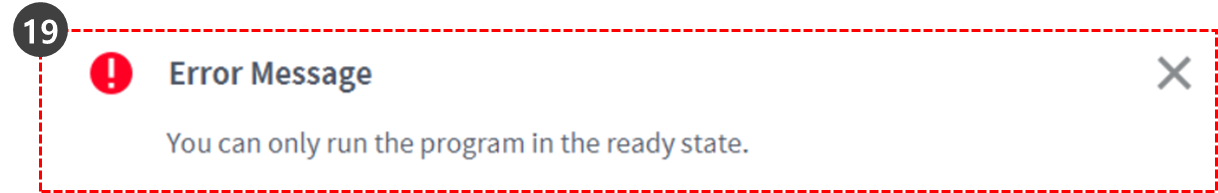

19. Megjelenik egy hibaüzenet, amely azt jelzi, hogy a robot nem áll készen. A felugró ablak bezárásához nyomja meg az X gombot.




    • A robot csak Servo ON (szervo be) állapotban tud mozogni.

    • A robot szervo be- és kikapcsolása a Status > Servo menün keresztül kapcsolható be és ki .

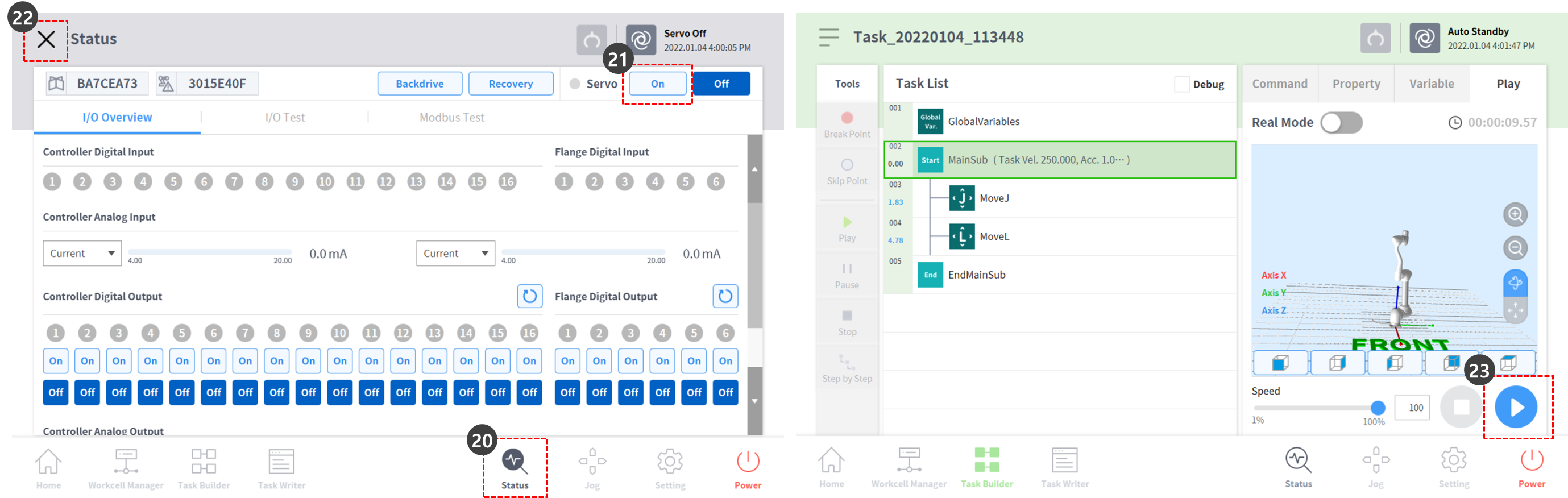

20. A robot üzemkész állapotba való beállításához a robotot Servo ON (szervo be) állapotba kell állítani. Válassza ki a Status (állapot) elemet az alsó sávon.

21. Nyomja meg a szervo be gombot.

22. Az állapot ablak bezárásához érintse meg a bal felső sarokban található X gombot.

23. Nyomja meg ismét a lejátszás gombot a jobb alsó sarokban. A robot sikeresen mozog a szimulátorban.








24. Állítsa a valós mód váltógombját az állapot (zöld) engedélyezéséhez az aktuális robot működtetéséhez.

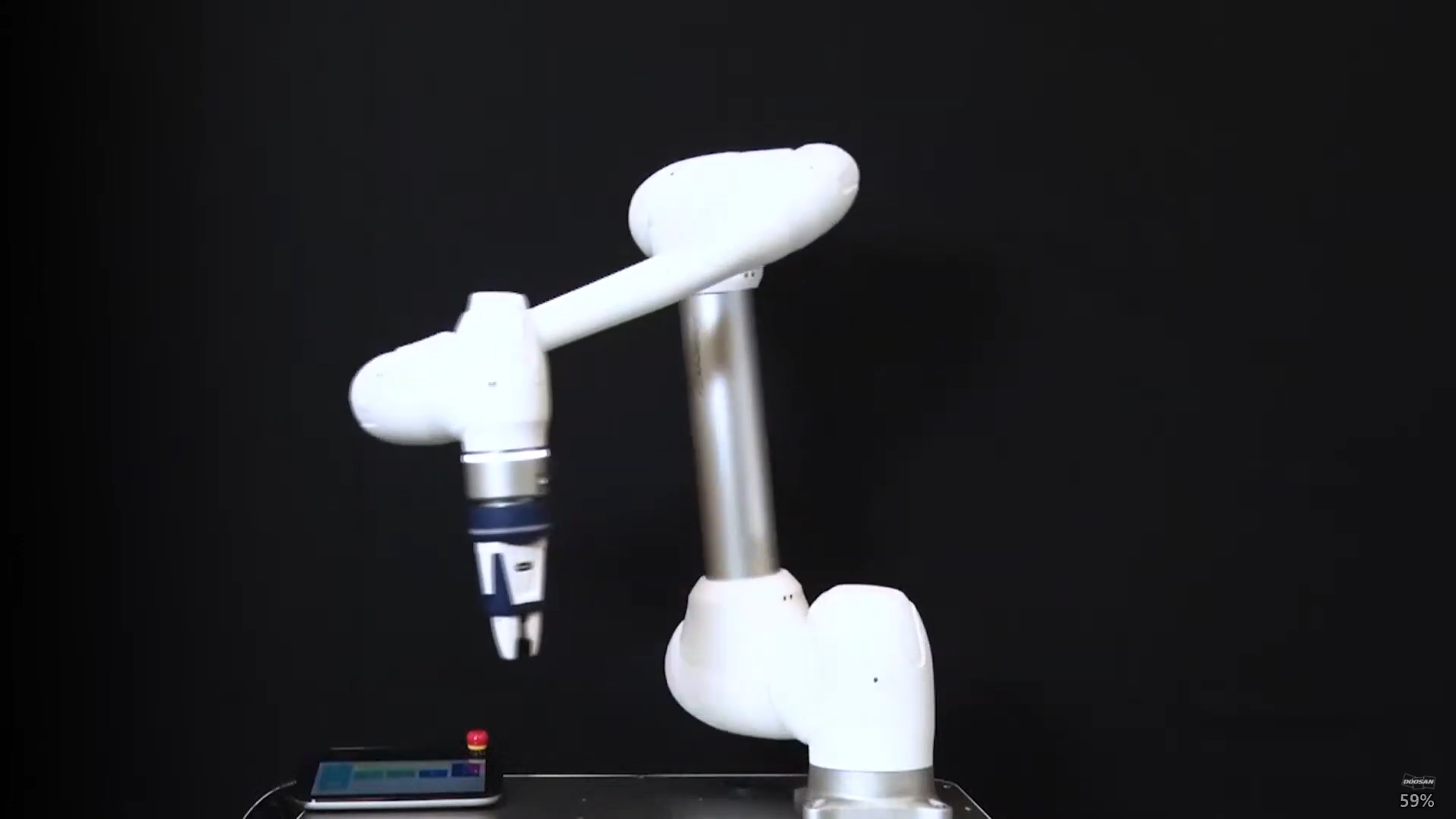

25. Nyomja meg a lejátszás gombot a jobb alsó sarokban. Az aktuális robot sikeresen mozog.




Megjegyzés

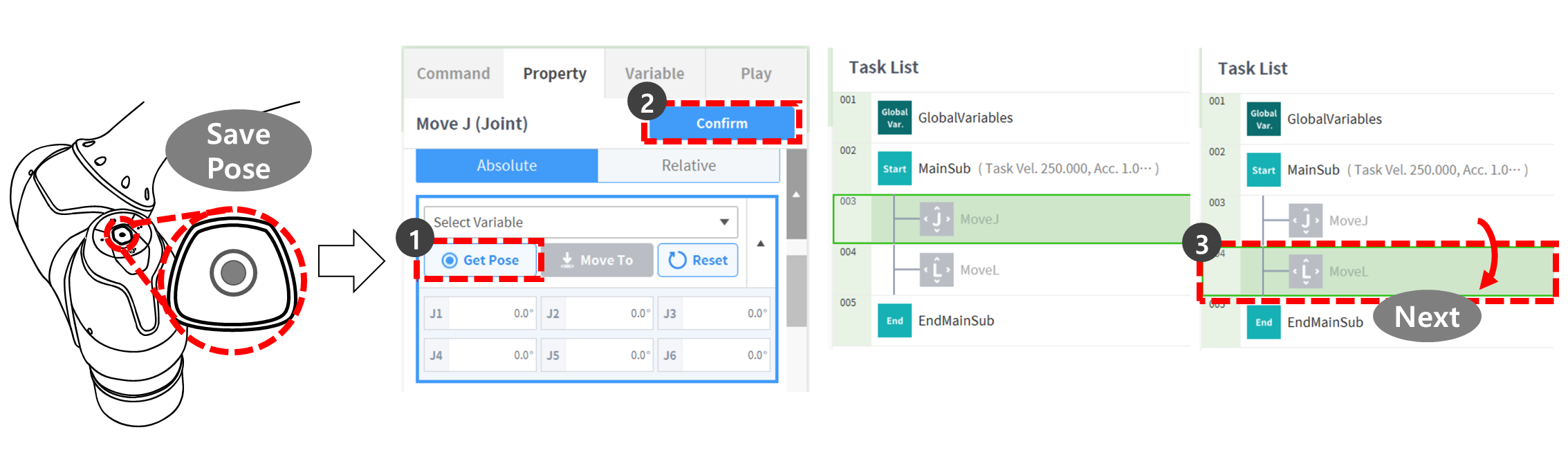

A pilótafülke Save Pose (Pose mentése) gombja a következő funkciót a Teach függőlámpa képernyőjén azonos sorrendben hajtja végre.

1. Nyomja meg a Property > Get Pose (tulajdonság > Pose lekérése ) gombot az aktuális Pose (Pose) információ

2. A parancstulajdonság módosításainak mentéséhez nyomja meg a Megerősítés gombot.

3. Válassza ki a következő parancsot.

Ezzel lehetőség van a feladatok gyors programozására, ha egyszerre több mozgási parancsot ad a feladatlistához, a robotot mozgatva, miközben megnyomja a vezetőfülkében lévő kézi vezérlő gombot, és megnyomja a Pose gombot.
