Karima I/O

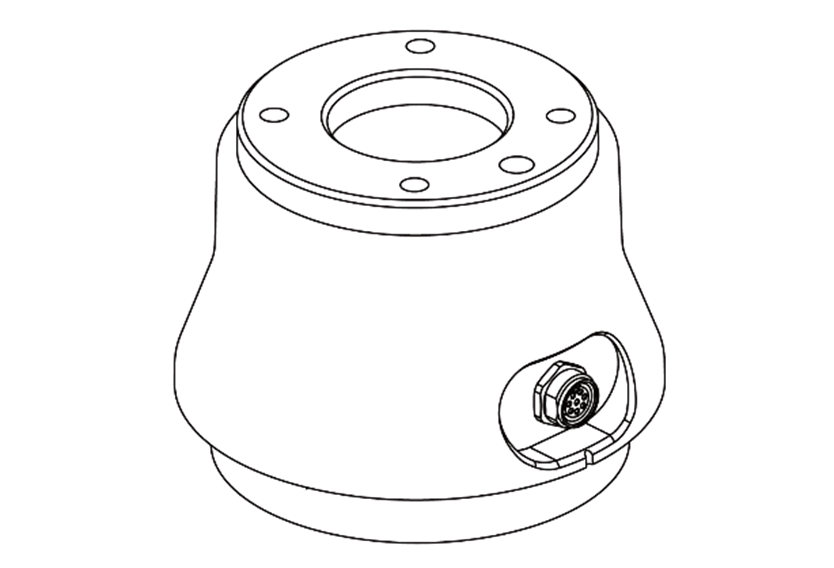

A robot végkarima burkolatán egyetlen M8-as specifikációjú 8 tüskés csatlakozó van, helyét és alakját lásd az alábbi ábrán.
A csatlakozó az adott robotszerszámokba ágyazott megfogók és érzékelők működtetéséhez szükséges áramot és vezérlőjeleket biztosítja. Az alábbiak példák ipari kábelekre (használhatók ezzel egyenértékű kábelek):
- Phoenix contact 1404178 (egyenes)
- Phoenix contact 1404182 (derékszögű)
Az egyes csatlakozók tüskéinek térképe a következő:
Kapcsolási rajz
Az X1 csatlakozón keresztül biztosított I/O funkciók különböznek egymástól, a részletes I/O beállításokat lásd az alábbi táblázatban.
X1 beállítás (digitális I/O, RS 485)
Sz. | Jel | Megjegyzés |
1 | RS485 A | Mfg dátum 2020.07.06 ~ 2021.01.21 |
2 | RS485 B | |
3 | Digital Output 1 | |
4 | Digital Output 2 | |
5 | +24V | |
6 | Digital Input 2 | |
7 | Digital Input 1 | |
8 | GND |
X1 beállítás (digitális I/O, RS 485)
A beállítás az alábbi módon volt feltöltve 2021. január 21. óta.
Sz. | Jel | Megjegyzés |
1 | Digital Input 1 | Mfg dátum 2020. július 6. előtt Mfg dátum 2021. január 21. után Egyéb érvényes sorozatszámok VMA6F5-A0509S WAA6H7-A0912 WAA6H8-A0912 |
2 | Digital Output 1 | |
3 | Digital Output 2 | |
4 | RS485 A | |
5 | +24V | |
6 | RS485 B | |
7 | Digital Input 2 | |
8 | GND |
Vigyázat
- A szerszámokat és megfogókat csak azután konfigurálja hogy ellenőrizte az I/O konfigurációt a gyártási dátum (robot címke mfg dátuma) alapján.
- Megtalálható a Doosan Robotlab webhelyén.(https://robotlab .doosanrobotics.com)
- Ha az I/O konfiguráció figyelmen kívül hagyásával működtet robot szerszámokat, a termék tönkremehet.
A karima I/O belső árama 24 V értékre van beállítva, az I/O csatlakoztatáskor a részletes áramspecifikációkat lásd az alábbi táblázatban.
Paraméter | Min. | Típus | Max. | Mértékegység |
Supply voltage | - | 24 | - | V |
Supply current | - | 2 | 3 | A |
Digital output | - | 2 | - | EA |
Digital input | - | 2 | - | EA |
Figyelem
- Úgy állítsa be a szerszámot és a megfogót, hogy az áram megszűnésekor ne idézzenek elő veszélyt.
(pl. a szerszámról leeső munkadarab)
- Amikor a robot kap áramot, minden csatlakozó 5. kapcsán mindig 24 V van, ezért amikor a szerszámot és a megfogót beállítja, feltétlenül szakítsa meg a robot áramellátását.
