Végeffektor I/O tesztelése

A csatlakoztatott végeffektor működési állapotának tesztelésére kövesse az alábbi eljárást.

1. Válassza ki a tesztelendő végeffektort, érintse meg a Szerkesztés gombot.

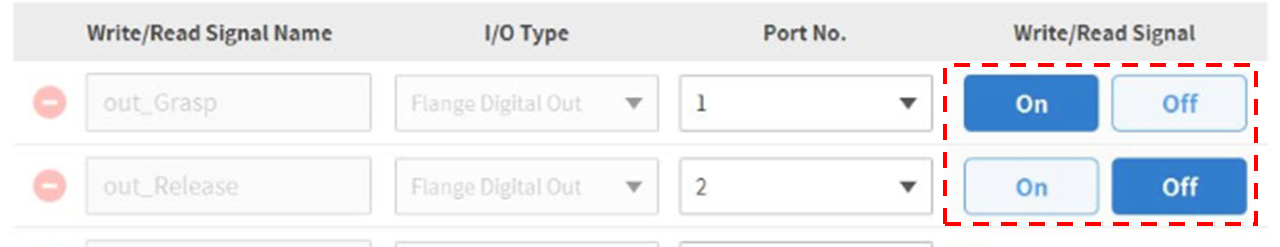

2. Érintse meg a Be/Ki gombot a Jel résznél a kimenőjel teszteléséhez.

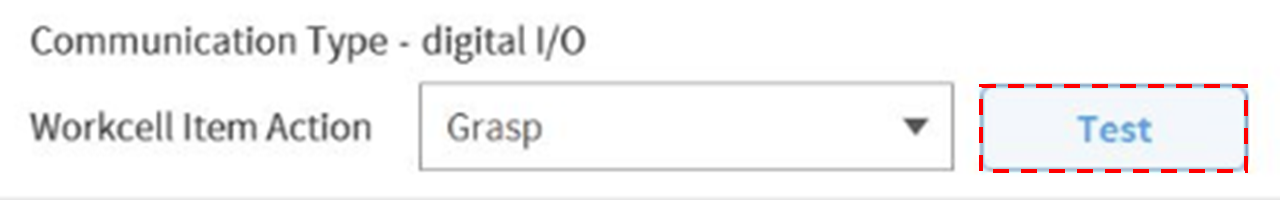

3. Válasszon ki egy funkciót a Munkacella-elem Műveletek közül és érintse meg a Teszt gombot a végeffektor funkciójának teszteléséhez.




4. Ellenőrizze, hogy a kimenőjelet kapó végeffektor normál módon működik-e.

Megjegyzés

Ha a bemenőjel bevitele megfelelő, zöld jelzőlámpa világít.
