Termék bevezetése (CS-01P)

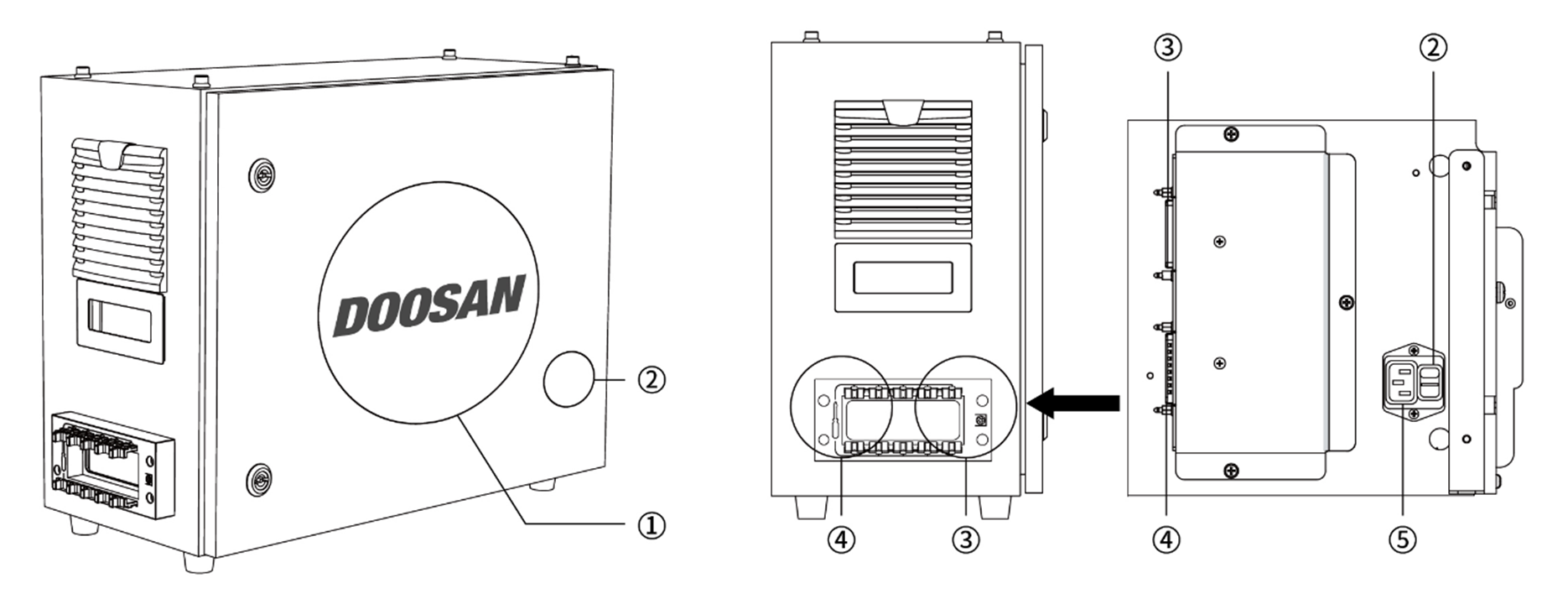

Nevek és funkciók
IP acél vezérlő (CS-01P)
Sz. | Elem | Leírás |
1 | I/O connection terminal (internal) | A vezérlő és külső eszközök csatlakoztatására használható. |
2 | Power switch | A vezérlő fő áramellátásának be-/kikapcsolására használható. |
3 | Teach pendant cable connection terminal | A betanítóegység kábelének a vezérlőhöz való csatlakoztatására használható. |
4 | robot cable connection terminal | A robot kábelének a vezérlőhöz való csatlakoztatására használható. |
5 | Power connection terminal | A vezérlő tápellátásának csatlakoztatására használható. |

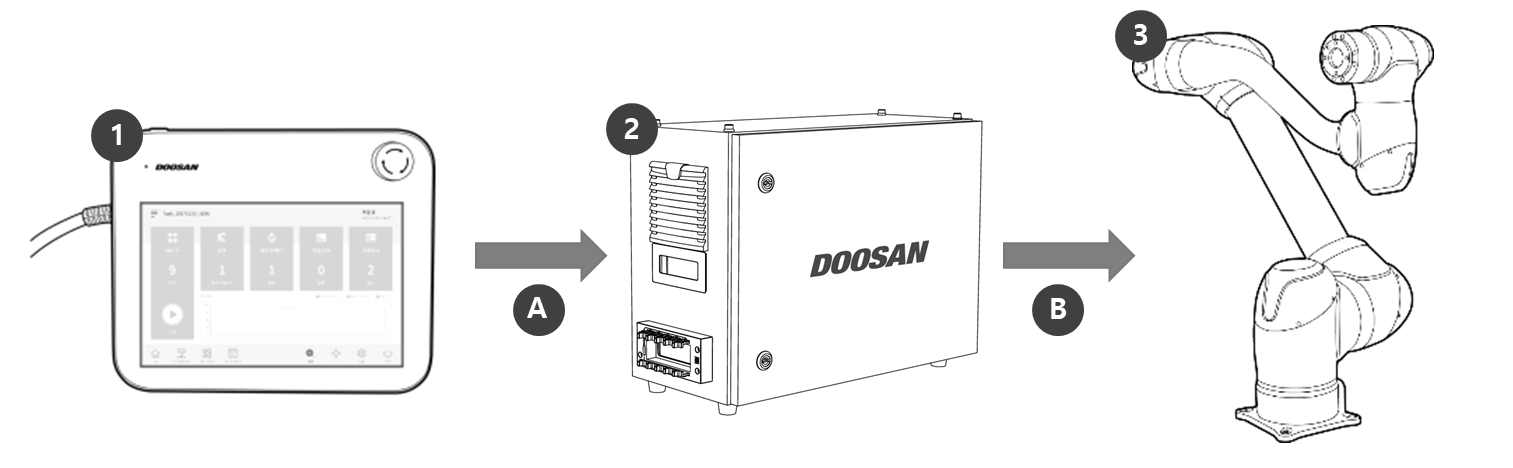

Rendszer konfiguráció
| Sz. | Elem | Leírás |
|---|---|---|
| 1 | Betanítóegység | Olyan eszköz, amely a teljes rendszert irányítja, és képes adott pózokat tanítani a robotnak, valamint beállítani manipulátor és a vezérlő beállításait. |
| 2 | Vezérlő | A robot mozgását vezérli a betanítóegységgel beállított póz vagy mozdulat szerint. Különféle I/O portjai vannak, amelyek lehetővé teszik többféle berendezés és eszköz csatlakoztatását és használatát |
| 3 | Manipulátor | Együttműködő ipari robot, különféle szerszámokkal szállítási és összeszerelési feladatok elvégzésére képes. |
| A | Command/ Monitoring | |
| B | Power Supply/ Network |

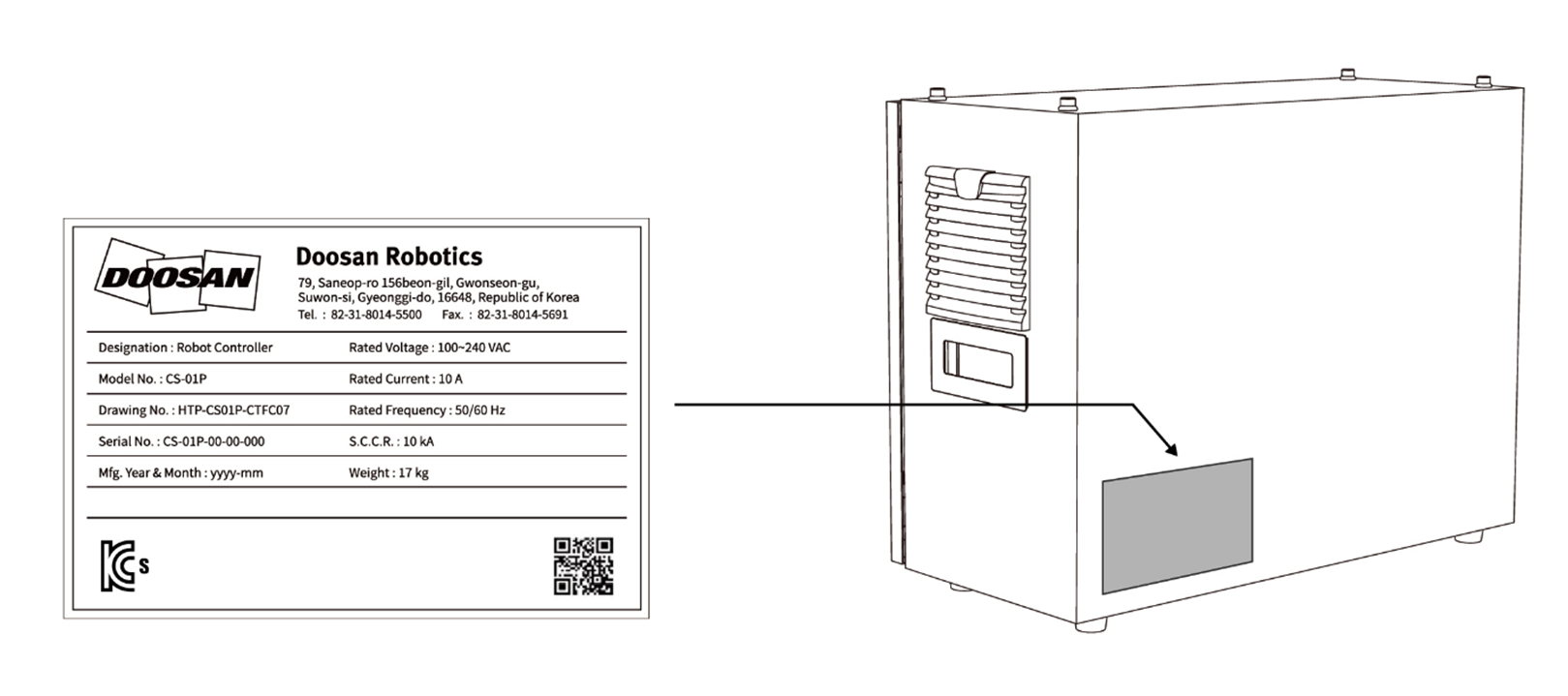

Adattábla és címke
