Slave monitorozás

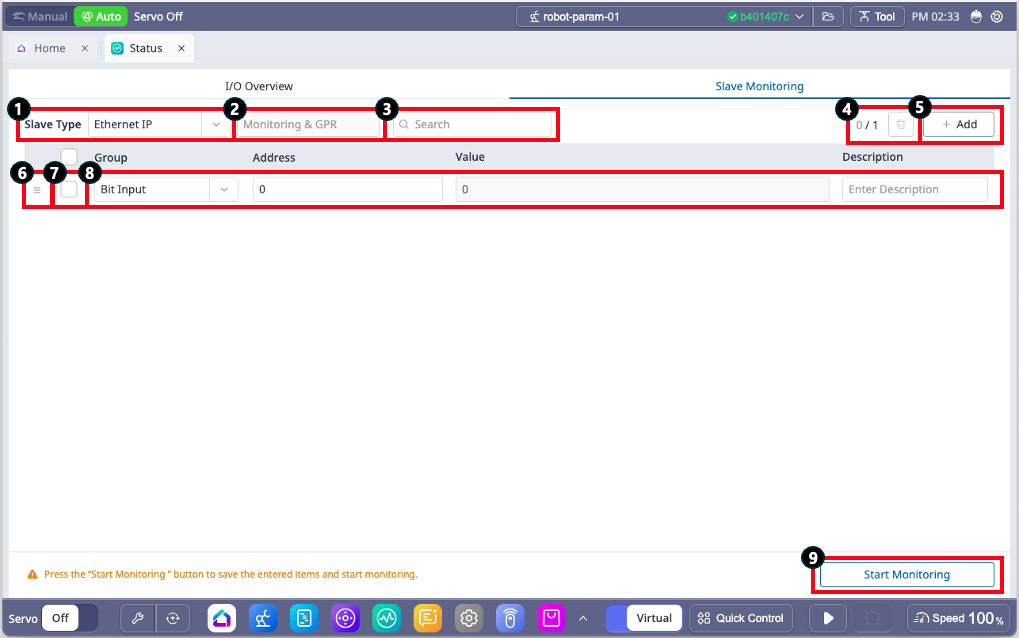

Alárendelt monitorozó képernyő elrendezése

	Elemek	Leírás
1	Slave típus	Módosítsa a monitorozás kommunikációs módját. Választhat egyet a Modbus, Ethernet IP vagy Profinet közül.
2	Ethernet adapter típusa	Ellenőrizze az aktuálisan konfigurált Ethernet IP adapter típusát. Ez az elem csak akkor jelenik meg, ha a Slave Type (Slave típusa) Ethernet IP-re van állítva. A beállítás a beállítási modul PLC menüjében konfigurálható.
3	Keresés	Keresés a regisztrálási adatok figyelése folyamatban. A megadott értéket tartalmazó érték és leírás a keresési célok lesznek.
4	A monitorozási adatok eltávolítása	Adatok eltávolítása aktivált jelölőnégyzetekkel. A bal oldali szám az aktuálisan kiválasztott adatok számát és a teljes adatszámot jeleníti meg.
5	Monitorozási adatok hozzáadása	Monitorozási adatok hozzáadása. Legfeljebb 1 000 bejegyzés adható hozzá.
6	Újrarendezés	Egy gomb az adatok sorrendjének módosításához. Tartsa lenyomva és húzza el a gombot az adatsorrend átrendezéséhez.
7	Jelölje be a jelölőnégyzetet	Válassza ki az eltávolítani kívánt adatokat.
8	Adatbeállítás	Konfigurálja a csoport, cím, leírás és megjelenítési módszert a monitorozási adatokhoz. Modbus esetén Csoport: Válassza ki, hogy holding regiszterről vagy tekercsről van-e szó. Cím: Adja meg a felügyelni kívánt GPR-címet. Érték: Válassza ki a monitorozott érték kimeneti típusát, és ellenőrizze. Leírás: Adjon leírást a hozzáadott monitorozási adatokhoz. Ethernet IP és Profinet esetén Csoport: Válassza ki a GPR csoportot. Ethernet IP esetén a választható mód a beállítási modul PLC-módjában beállított adaptertípusnak megfelelően változik. A Profinet esetében a menü a monitorozás és a GPR alapján kerül rögzítésre. Cím: Adja meg a GPR-címet a monitorozáshoz. Érték: Ellenőrizze a monitorozási értékeket. Leírás: Adjon leírást a hozzáadott monitorozási adatokhoz.
9	Indítás/leállítás monitorozása	Ez a gomb lehetővé teszi a monitorozási folyamat elindítását vagy leállítását. A monitorozás megkezdésekor a Slave Type (Rabszolgatípus), Search Box (Keresőmező) és Description (Leírás) kivételével minden mező le van tiltva. A monitorozás akkor fejeződik be , ha a Stop Monitoring gombra kattint, navigál az I/O Overview (I/O áttekintése) lehetőségre, vagy ha az állapotmodul le van zárva. A monitorozás nem indítható el, ha egyetlen Slave típus esetében sem áll rendelkezésre monitorozási adat, vagy ha érvénytelen adatok állnak rendelkezésre az Ethernet IP adaptertípus változásai miatt.
