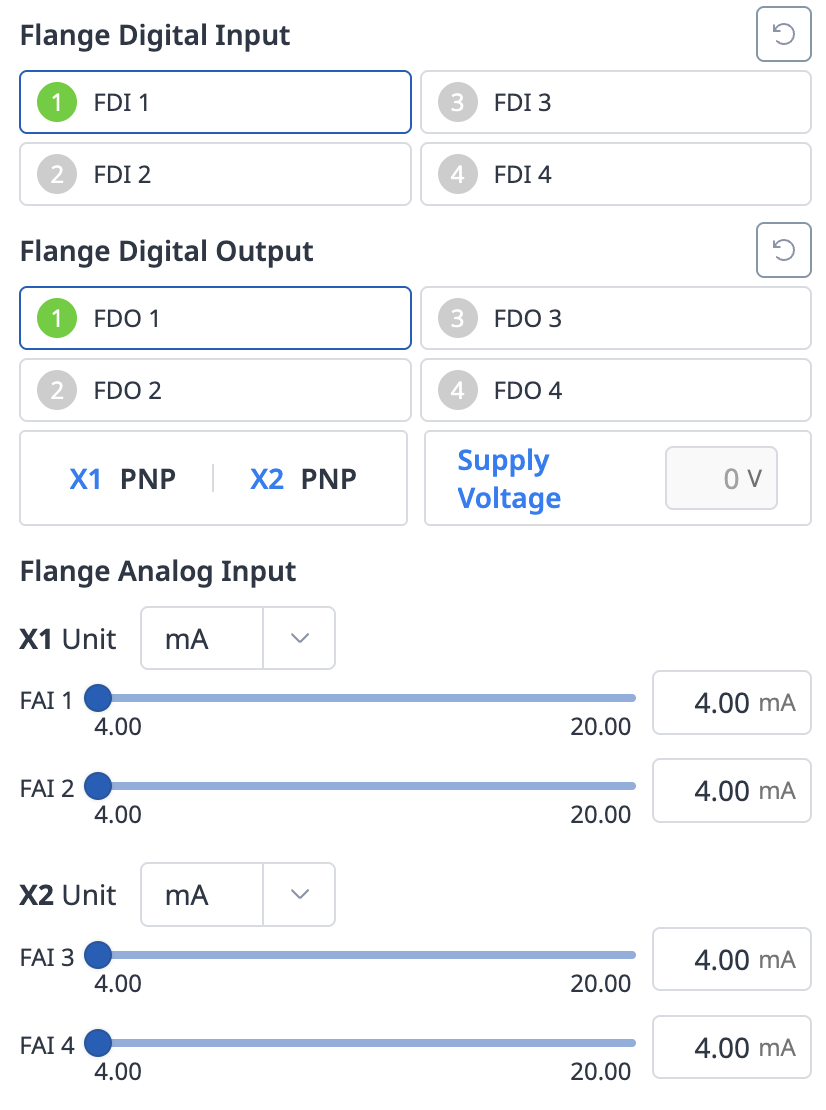

Perem I/O port beállítása

Peremes digitális bemenet

1. Ellenőrizze a karimához csatlakoztatott eszköz portszámát.

2. A következő jelenik meg a megfelelő szám digitális bemeneti állapotától függően.

   • Ha a digitális jel magas, az ikon világoszöld színnel jelenik meg.

   • Ha a digitális jel alacsony, az ikon szürkén jelenik meg.

Megjegyzés

Ha a digitális jel magas, akkor is, ha a digitális bemenet biztonsági bemenetként van beállítva, az ikon kéken jelenik meg, és ha alacsony, szürke színnel jelenik meg.

Peremes digitális kimenet

1. Ellenőrizze a karimához csatlakoztatott eszköz portszámát.

2. A digitális kimenet be- és kikapcsolásához nyomja meg a portszámnak megfelelő be-/kikapcsoló ikont.

   • Az On (be) ikon megnyomásakor az ikon zöldre vált, és a megfelelő port engedélyezve van.

   • A ki ikon megnyomásakor az ikon szürkére vált, és a megfelelő port le van tiltva.

Peremes analóg bemenet

1. Nyomja meg a vezérlő peremes analóg bemenetén található legördülő listát az ellenőrizni kívánt elem kiválasztásához.

2. Ellenőrizze a képernyőn megjelenő kiválasztott elem karimás analóg bemeneti adatait.

Megjegyzés

A peremes analóg bemeneti érték nem tudja beállítani a bemeneti értéket az állapotablakban.
