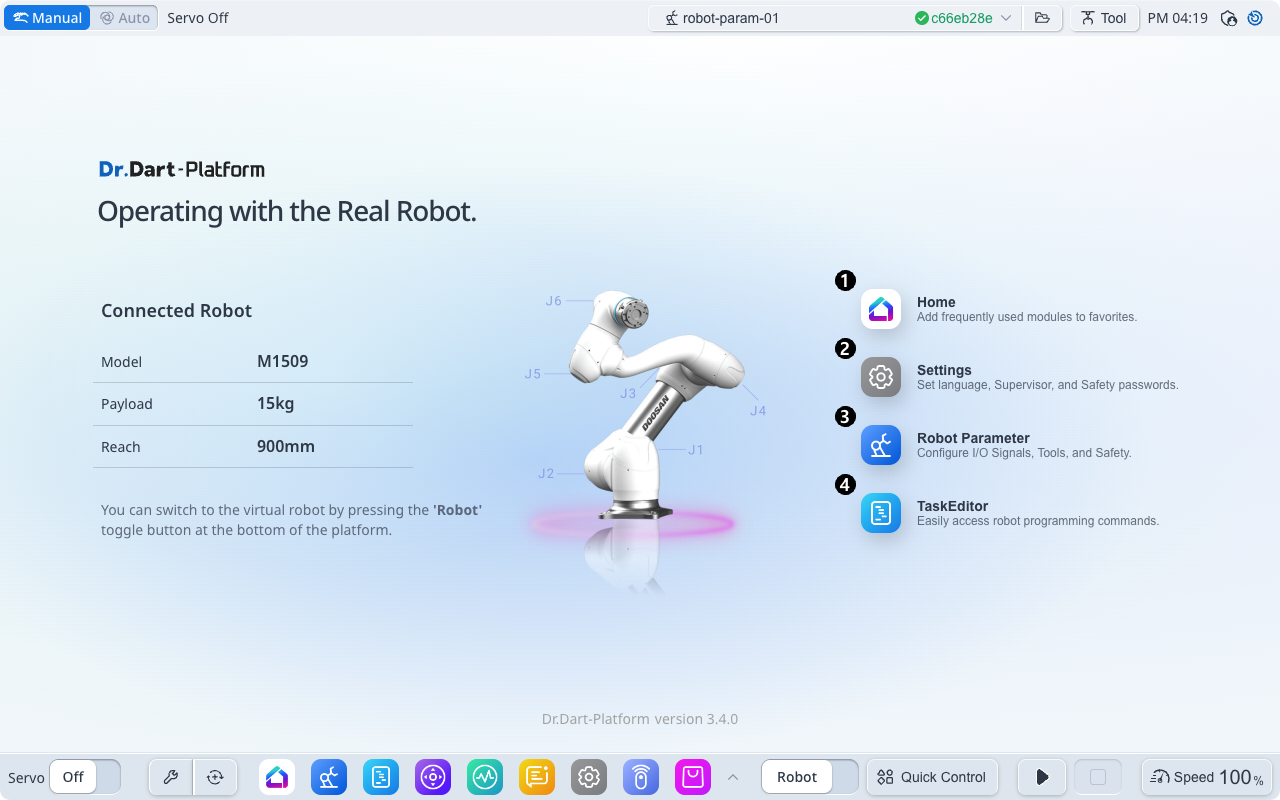

A program képernyőelrendezésének áttekintése
Elemek | Leírás | |
|---|---|---|
| 1 | Home modul ikon | Indítsa el a Home modult. |
| 2 | Beállítások modul ikon | Indítsa el a Beállítások modult. |
| 3 | Robot paraméter modul ikon | Indítsa el a Robot paraméter modult. |
| 4 | Feladatszerkesztő modul ikonja | Indítsa el a Feladatszerkesztő modult. |

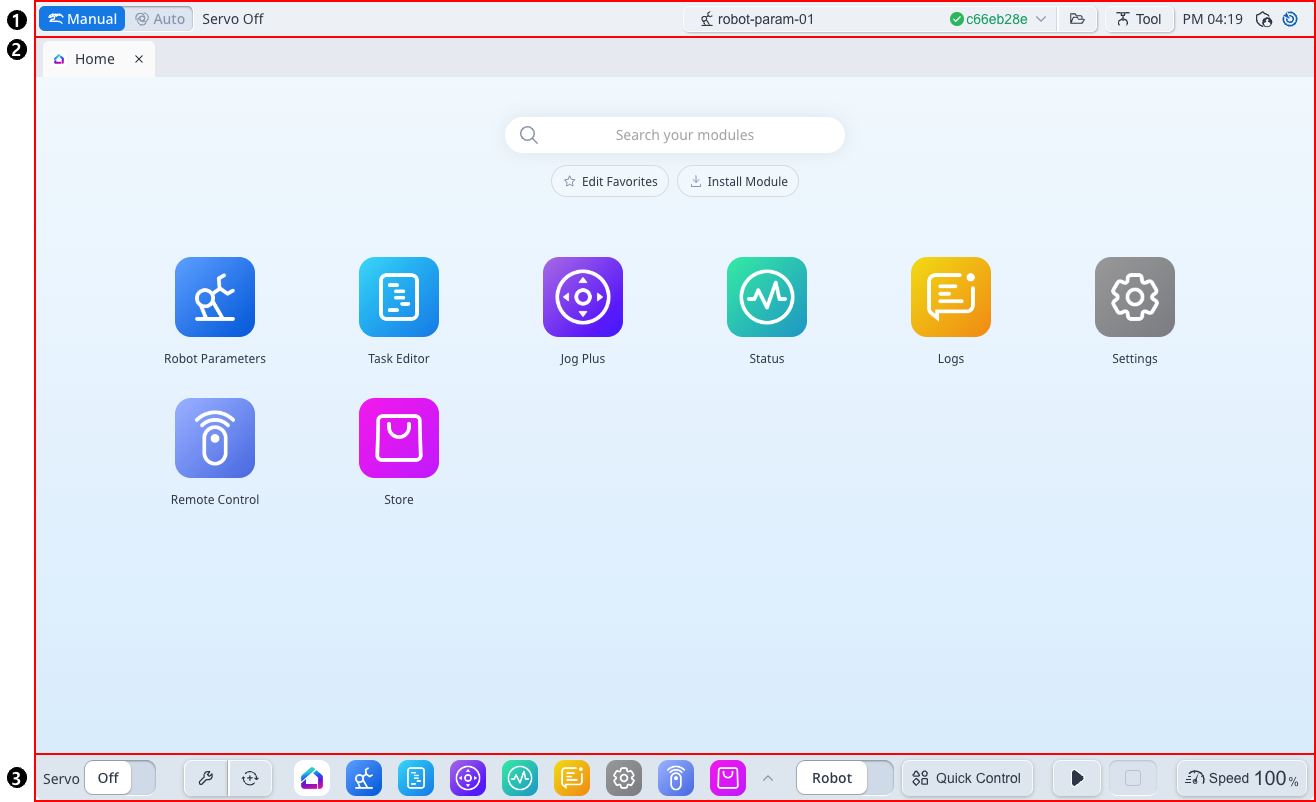

Elemek | Leírás | |
|---|---|---|
| 1 | Vágóasztal | Az automatikus/kézi üzemmódkapcsolót, a Robot Status (Robot állapota), a Robot Parameters (Robot paraméterek), a Tool Settings (Eszköz beállításai), a Menu (Menü) és az Time |
| 2 | Test | A panel, amely megjeleníti a futtatott modul képernyőjét. |
| 3 | Lábléc | A Servo switch, a kedvenc modulok, a Robot/Virtual mode switch, a Quick Control és a Program Control, valamint a Robot Speed Control panelt biztosító panel. |

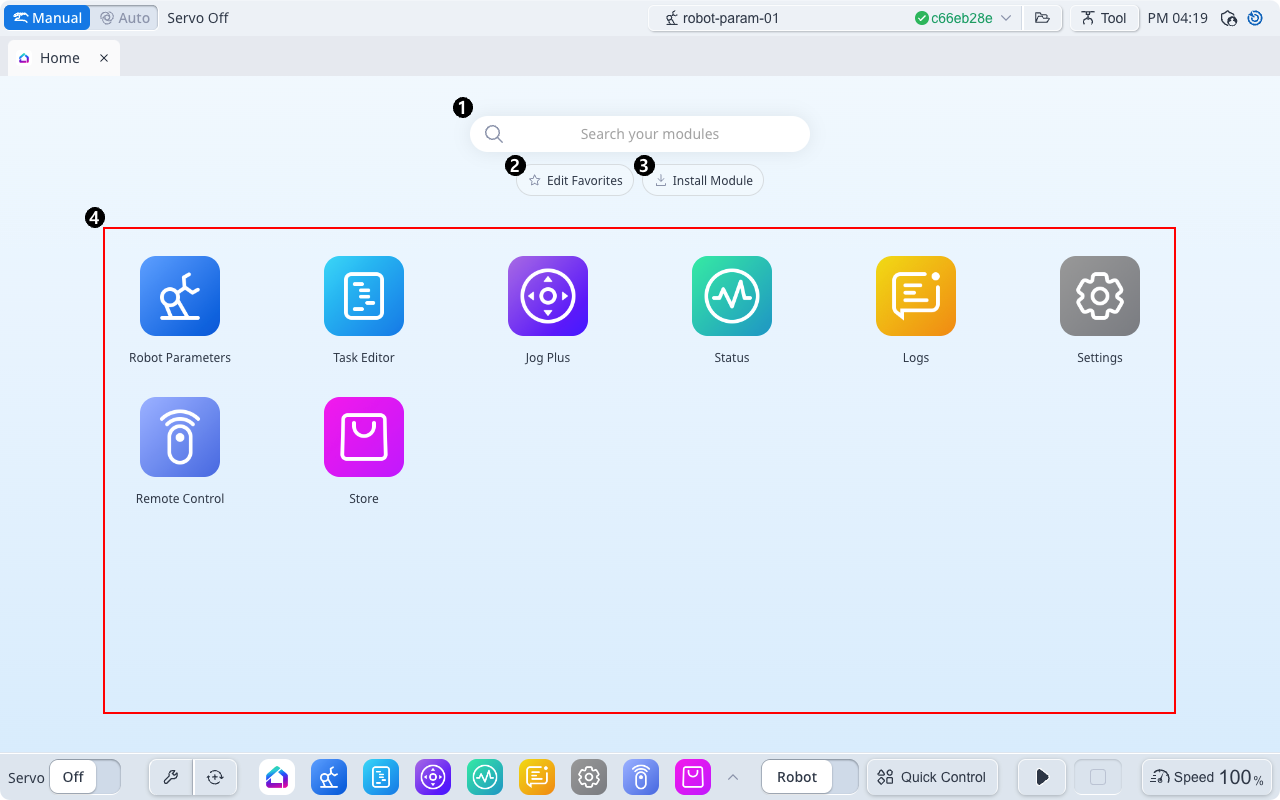

A kezdőképernyő áttekintése
Elemek | Leírás | |
|---|---|---|
| 1 | Keresés | Lehetővé teszi a telepített modulok keresését. |
| 2 | Kedvenc szerkesztése | Kiválaszthatja a megjelenítendő modulokat a Lábléc kedvenc moduljai listájában. Ha rákattint a KEDVENCEK SZERKESZTÉSE gombra a modul bejelölésének/leválasztásának ellenőrzéséhez, az azonnal megjelenik a Lábléc kedvenc moduljainak listájában. Kattintson a KEDVENCEK MENTÉSE gombra a kedvencek módosításának befejezéséhez.  |
| 3 | Telepítse a modult | A modul telepítéséhez válassza ki a letöltött modulcsomag telepítőfájlját (*.dm). |
| 4 | Modulok | Megjelennek a végrehajtható modul ikonjai. |

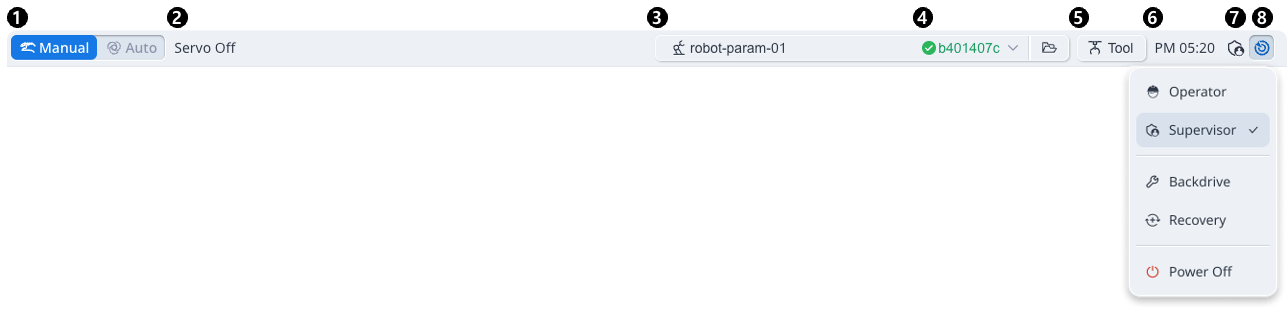

A vágóasztal áttekintése
Elemek | Leírás | |
|---|---|---|
| 1 | Robot mód kapcsoló | Ez az automatikus ↔︎ kézi beállításra módosítható. |
| 2 | Robot állapota | Lásd a linket |

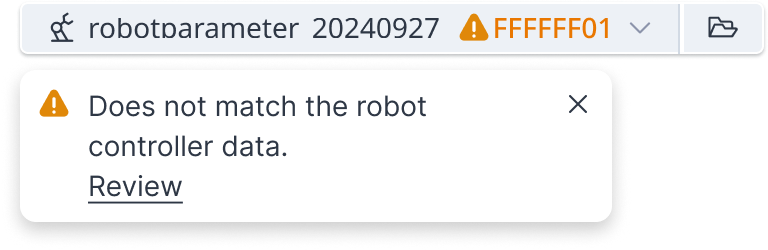

| 3 | Robot paraméter fájl | Megjeleníti az aktuálisan beállított robot paraméterfájl nevét. Ha a robot paraméterfájljának beállítási értéke nem egyezik meg a vezérlőben megadott információkkal, akkor az alábbiak szerint jelenik meg.  |
| 4 | Biztonsági ellenőrzőösszeg | Megjelenik a vezérlőben beállított robot paraméterek ellenőrző összegére vonatkozó információ. |

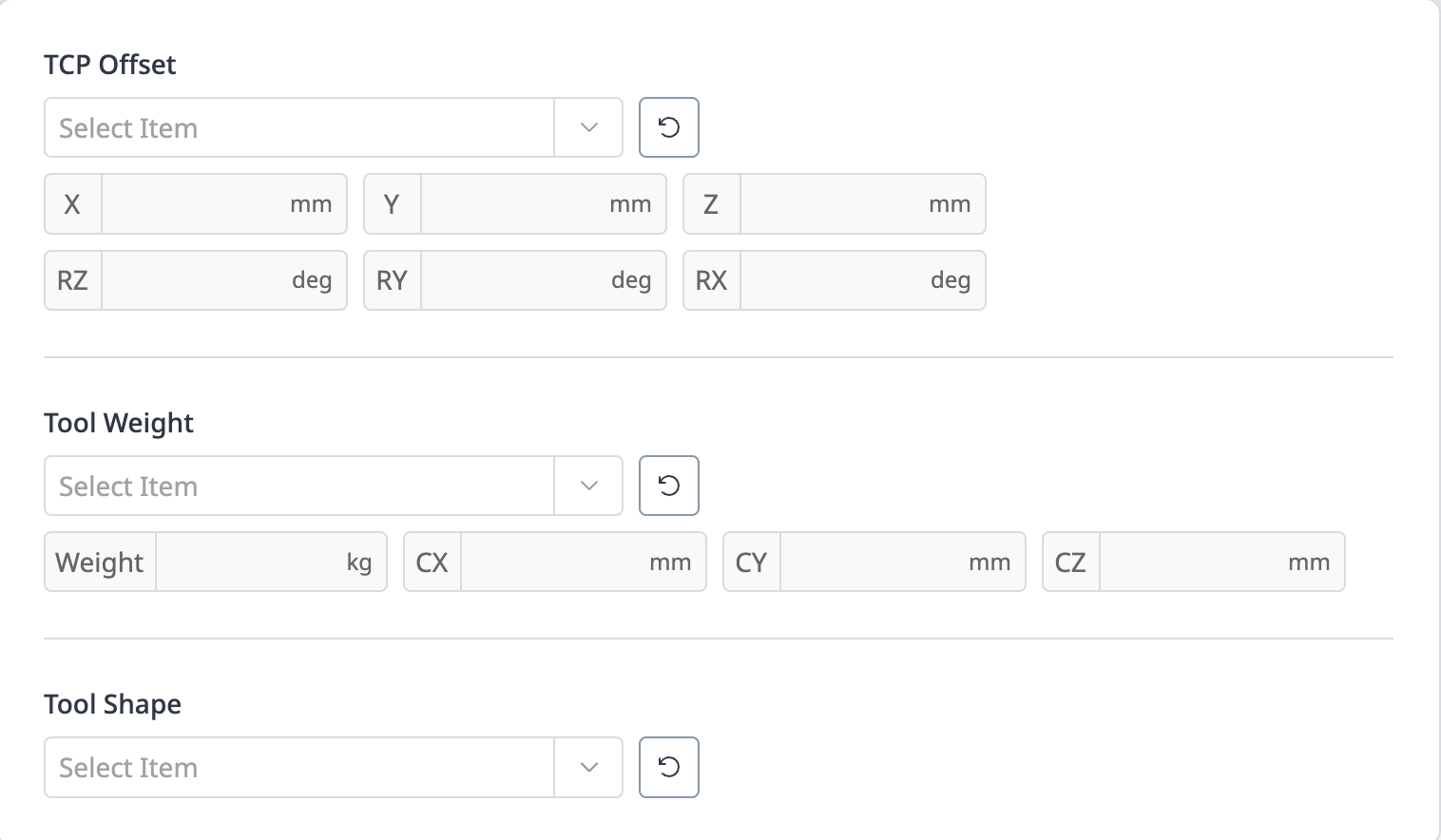

| 5 | Szerszámbeállítás | Itt állítható be az aktuális TCP, Tool Weight és Tool Shape.  |
| 6 | Aktuális időadatok | A jelenlegi idő látható. |

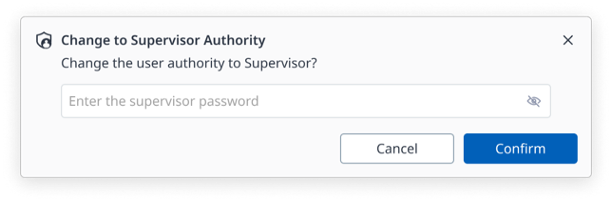

| 7 | Felhasználói hatóság | Megjeleníti az aktuálisan beállított felhasználói jogosultsággal (Operator/Supervisor) kapcsolatos információkat. |
| 8 | Menü | Kattintson a MENÜ gombra a következő menük megjelenítéséhez:
|

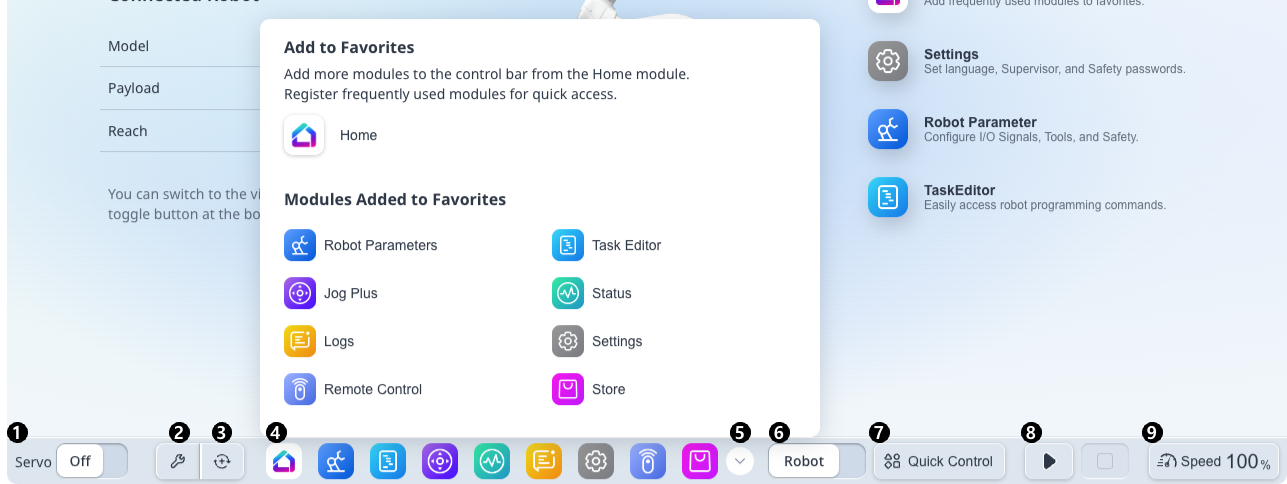

A footer áttekintése
Elemek | Leírás | |
|---|---|---|
| 1 | Szervo kapcsoló | A szervó be- és kikapcsolható. |
| 2 | Backdrive | Futtassa a Backdrive modult. |
| 3 | Helyreállítás | Helyreállítás: Futtassa a helyreállítási modult. |
| 4 | Kedvenc modulok | Megjelennek a Home modulban beállított kedvenc modulok. ※ A Home modul mindig megjelenik. |

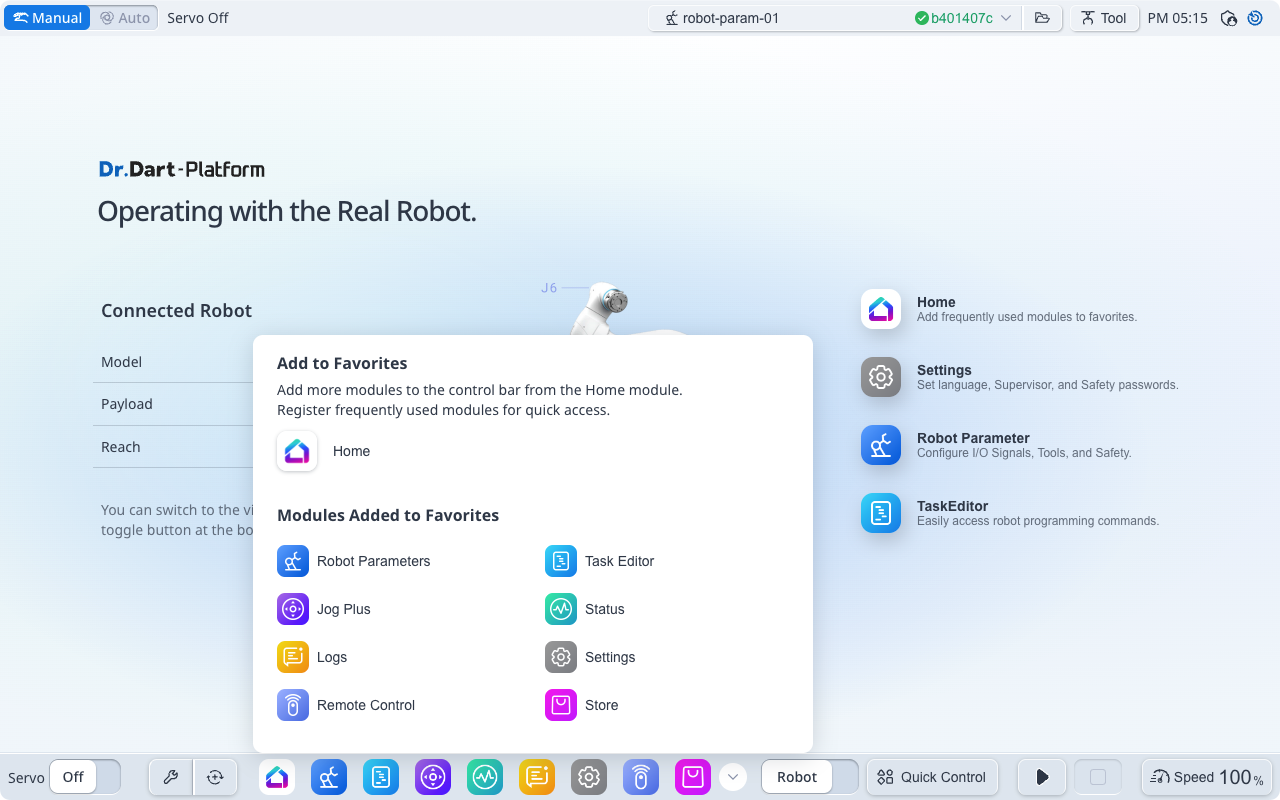

| 5 | Kedvenc modulok felugró ablak | Megjelenítheti az összes kedvenc modult, és módosíthatja a húzás sorrendjét. |
| 6 | Robot / virtuális kapcsoló | A Robot ↔︎ Virtuális mód váltható. ※ Csak akkor használható, ha a tényleges robot csatlakoztatva van. |
| 7 | Gyors vezérlés | A felugró ablakok között válthat, amelyek 3D szimulátor, Jog és Dashboard funkciókat biztosítanak. |
| 8 | Programvezérlés | Vezérlőgombokat biztosít a DRL-/feladatprogramok lejátszásához, szüneteltetéséhez, folytatásához és leállításához. |

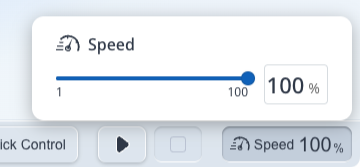

| 9 | Sebességszabályozás | Megjelenik a robot aktuális sebességadatai, és a sebességváltás felugró ablak lehetővé teszi a robot sebességének módosítását.  |
