Installation (CS-12P)

Mises en garde pendant l'installation

Mise en garde

• Veillez à ce qu'il y ait suffisamment d'espace avant d'installer le contrôleur. Si l'espace n'est pas suffisant, le contrôleur risque d'être endommagé ou le manipulateur ou boîtier d'apprentissage peut tomber en panne.
• Vérifiez l'alimentation d'entrée lorsque vous mettez le produit sous tension. Si l'alimentation d'entrée branchée diffère de la puissance nominale d'entrée (22-60 V CC), le produit risque de ne pas fonctionner correctement ou le contrôleur peut se trouver endommagé.

Environnement d'installation

Lors de l'installation du contrôleur, considérez les points suivants.

• Veillez à ce qu'il y ait suffisamment d'espace avant d'installer le contrôleur.
• Le contrôleur doit être fixé.
• Veillez à ce qu'aucun composant ne soit fixé au niveau de l'équipement mobile portable.

Installation du matériel

Installez le robot, le contrôleur et le boîtier d'apprentissage, ainsi que les composants clés du système, et mettez-les sous tension avant d'utiliser le manipulateur. L'installation de chaque composant est réalisée comme suit :

Connexion du manipulateur et du contrôleur

Mise en garde

• Ne débranchez pas le câble du robot lorsque le robot est sous tension. Cela risque d'endommager le robot.
• Ne modifiez pas ou ne rallongez pas le câble du robot.
• En cas d'installation du contrôleur dans un équipement mobile portable, assurez-vous de garder un espace d'au moins 50 mm de chaque côté afin de favoriser la ventilation.
• Assurez-vous que les connecteurs sont bien branchés avant de mettre le contrôleur sous tension.

Remarque

• Lors de la configuration du système, il est recommandé d'installer un réducteur de bruit afin d'empêcher toute influence du bruit sur les systèmes et d'éviter ainsi le dysfonctionnement du système.
• Si le contrôleur est affecté par le bruit généré par des ondes électromagnétiques, il est nécessaire d'installer un noyau en ferrite pour garantir un fonctionnement normal. Le lieu d'installation doit être comme suit :

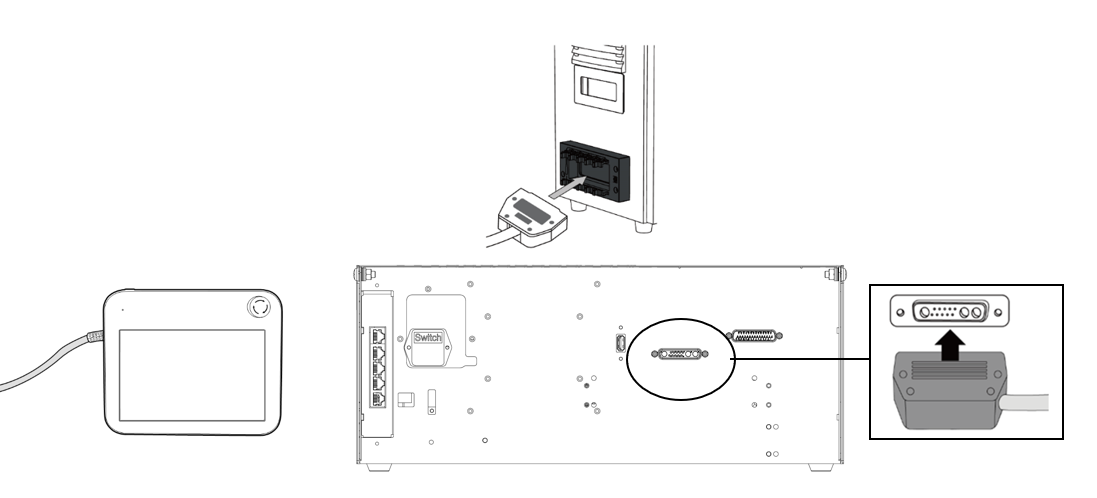

Raccordement du contrôleur et du boîtier d'apprentissage

Poussez le câble du boîtier d'apprentissage dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic pour éviter que le câble ne se desserre.

Mise en garde

• Veillez à ce que les broches du câble ne soient pas endommagées ou pliées avant de brancher le câble.
• Si le boîtier d'apprentissage est accroché au mur ou sur l'équipement mobile portable ou le contrôleur, attention de ne pas trébucher sur les câbles de connexion.
• Assurez-vous de ne pas mettre le contrôleur, le boîtier d'apprentissage et le câble en contact avec de l'eau.
• N'installez pas le contrôleur et le boîtier d'apprentissage dans un environnement poussiéreux ou humide.
• Le contrôleur et le boîtier d'apprentissage ne doivent pas être exposés à un environnement poussiéreux. Soyez particulièrement prudent dans les environnements contenant des poussières conductrices.

Remarque

• Lors de la configuration du système, il est recommandé qu'un réducteur de bruit soit installé pour éviter tout effet sonore et tout dysfonctionnement du système.
• Si le boîtier d'apprentissage est influencé par du bruit généré par des ondes électromagnétiques, il est nécessaire d'installer un noyau en ferrite pour garantir un fonctionnement normal. Le lieu d'installation doit être comme suit :

Guidage de câbles du manipulateur et du boîtier d'apprentissage

Veillez à ce que le rayon de courbure des câbles de manipulateur et du boîtier d'apprentissage soit supérieur au rayon de courbure minimum (120 mm).

Mise en garde

• Veillez à ce que la partie connexion du boîtier d'apprentissage soit supérieur au rayon de courbure minimum (120 mm).
• Si le rayon de courbure est plus petit que le rayon de courbure minimum (120 mm), il existe un risque de débranchement du câble ou d'endommagement du produit.
• Dans les environnements exposés au bruit généré par des ondes électromagnétiques, installez le câble adapté et prenez d'autres mesures pour éviter les dysfonctionnements.

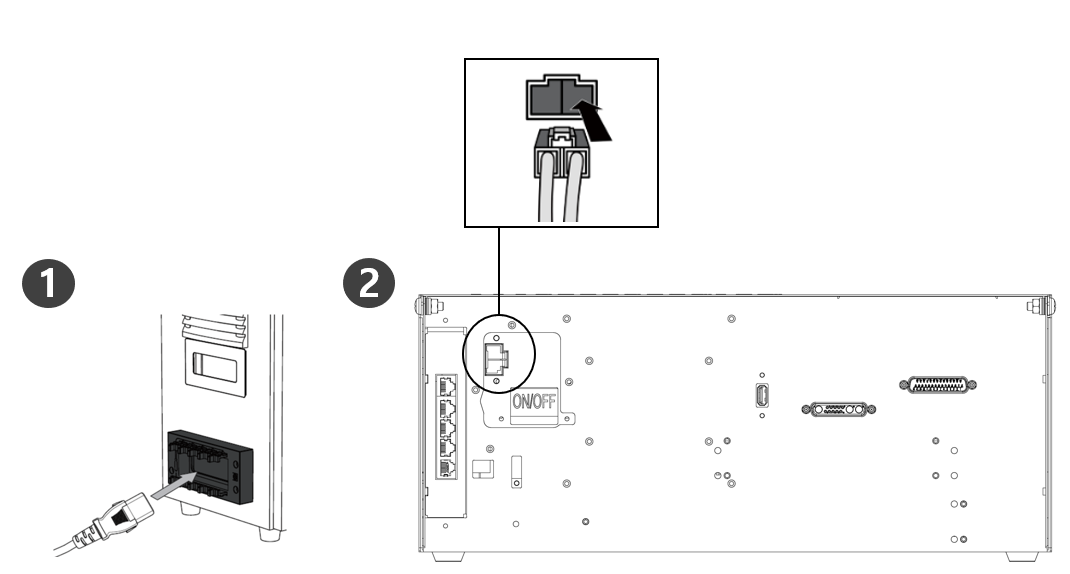

Alimentation du contrôleur

Poussez le câble d'alimentation dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic pour éviter que le câble ne se desserre.

Avertissement

• Une fois le câble d'alimentation branché, assurez-vous que le robot est correctement mis à la terre (connexion électrique à la terre). Assurez la mise à la terre de toutes les pièces d'équipement du système à l'aide d'un boulon non utilisé associé au symbole de mise à la terre dans le contrôleur. Le conducteur de mise à la terre doit satisfaire le courant nominal maximal du système.
• Protégez l'alimentation d'entrée du contrôleur à l'aide de dispositifs tels qu'un disjoncteur.
• Ne modifiez pas ou ne rallongez pas le câble du robot. Cela entraîne un risque d'incendie ou de panne du contrôleur.
• Assurez-vous que les connecteurs sont tous correctement branchés avant de mettre le contrôleur sous tension. Utilisez toujours le câble d'origine fourni dans l'emballage du produit.
• Veillez à bien connecter correctement la polarité de la tension d'alimentation.

Remarque

• Lors de la configuration du système, il est recommandé d'installer un interrupteur d'alimentation pouvant mettre hors tension tous les dispositifs du système simultanément.
• En cas d'utilisation d'un contrôleur pour le système AGV, le mouvement du robot peut être limité selon la charge et le mouvement.
• Si la tension d'alimentation est inférieure à 48 V, le mouvement du robot peut être limité selon la charge et le mouvement.
• L'alimentation doit satisfaire des exigences minimales notamment concernant la mise à la terre et les disjoncteurs. Les spécifications électriques sont les suivantes :
