Spécifications de la Output numérique à Flange

La Output numérique à Flange est une spécification PNP et la sortie de photo coupler est configurée dans output.

Le canal de output correspondant passe à +24 V lorsque la output numérique est activée. Le canal de output correspondant est open (floating) lorsque la output numérique est désactivée.

Les spécifications électriques pour la output numérique sont les suivantes :

Paramètre

Min

Type

Max

Unité

Tension lors de la commande 10 mA

23

-

-

V

Tension lors de la commande 50 mA

22.8

-

23.7

V

Tension lors de la commande

0

-

50

mA

Mise en garde

  • La output numérique n'est pas soumise à la limitation de courant. Le non-respect des spécifications précitées au cours du fonctionnement entraîne un risque d'endommagement permanent du produit.

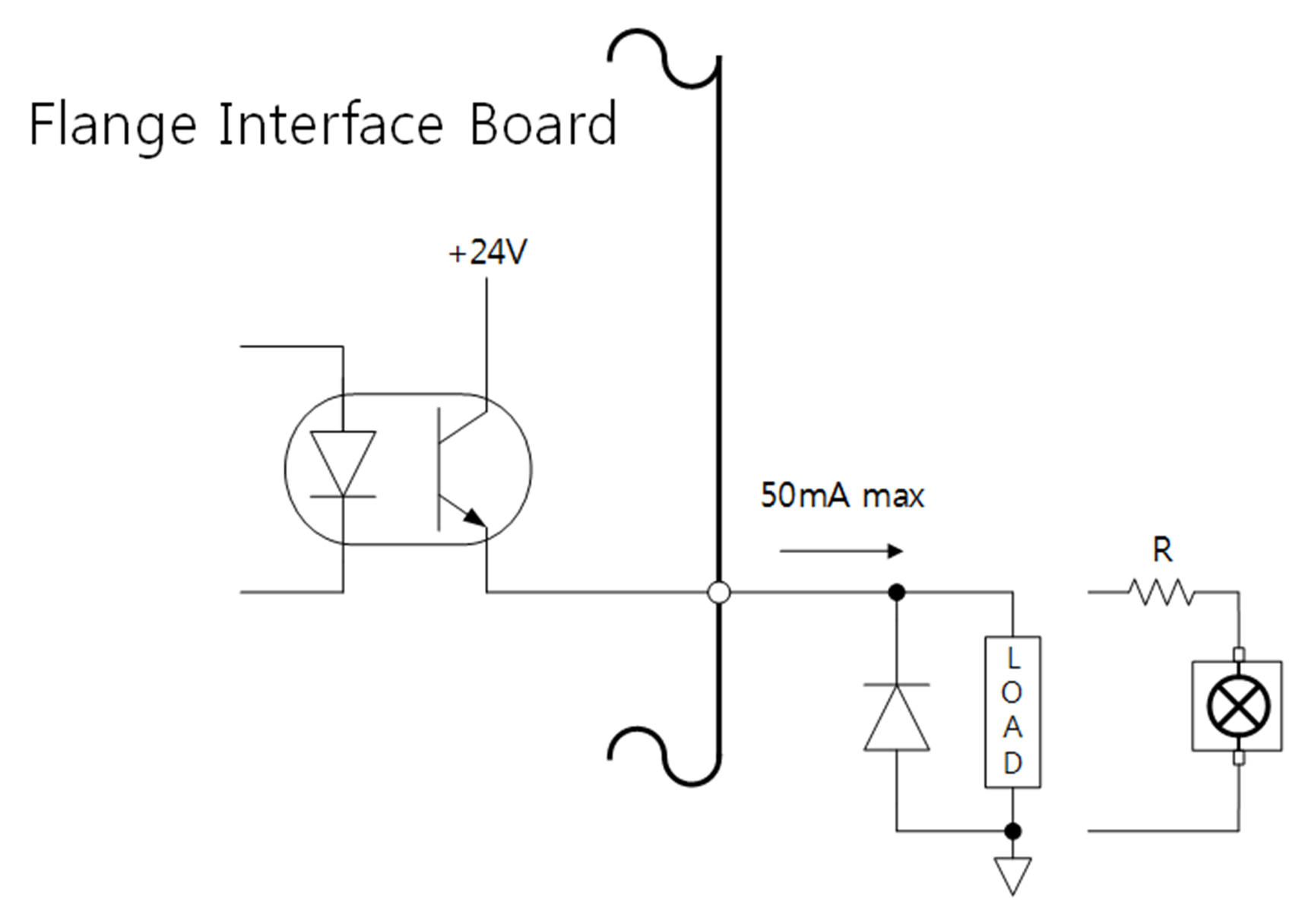

  • La figure ci-dessous est un exemple de configuration de sortie numérique, veuillez donc la consulter lors du raccordement de tool ou de gripper au robot.
  • Veillez à couper l'alimentation du robot lors de la configuration du circuit.
