Positions et conditions de mesure

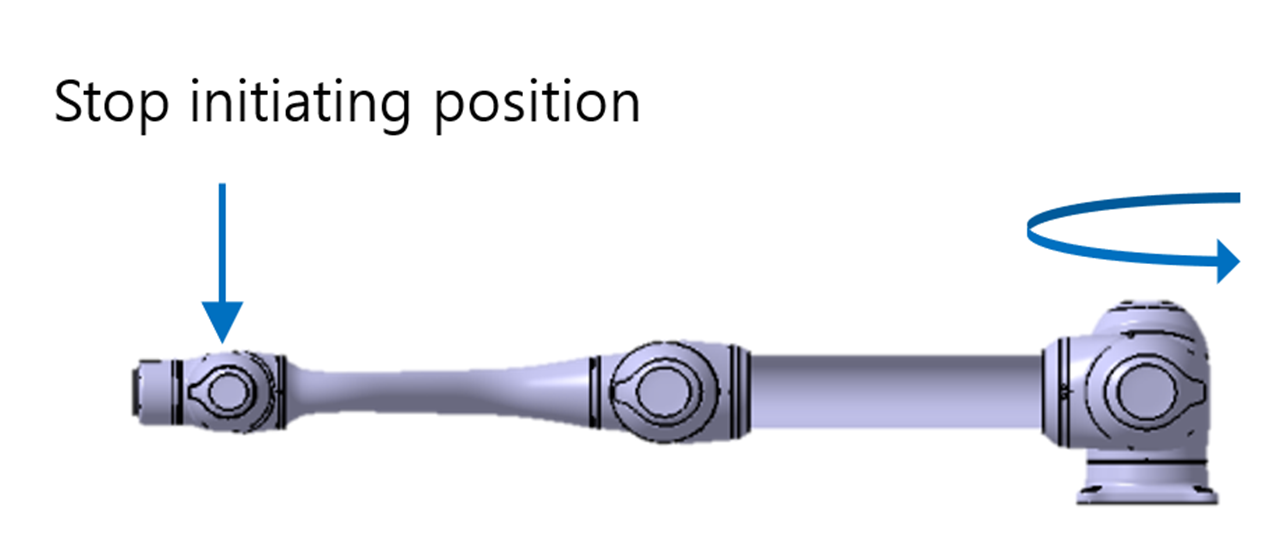

La mesure de l'articulation 1 est effectuée avec l'axe de rotation perpendiculaire au sol et au cours d'un mouvement horizontal.

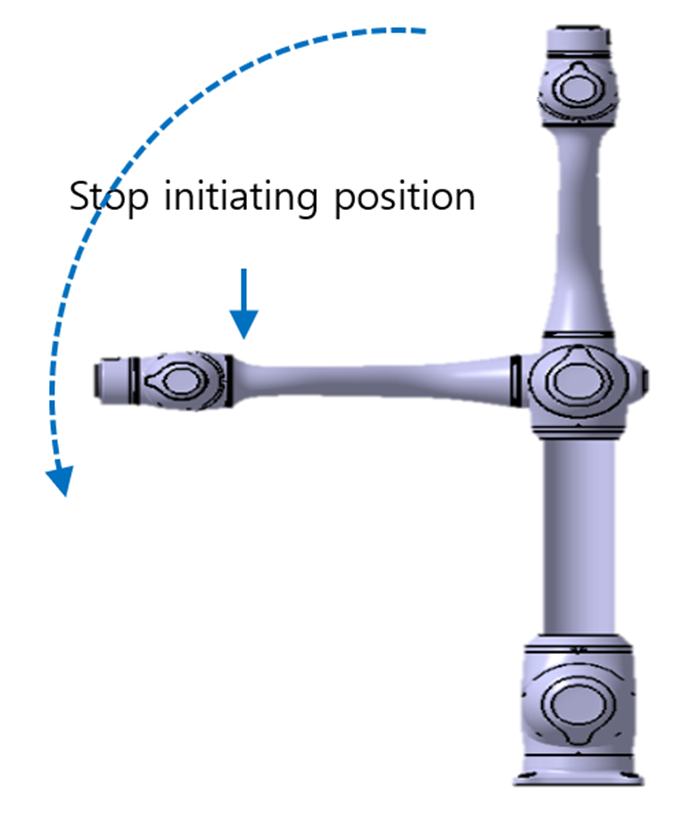

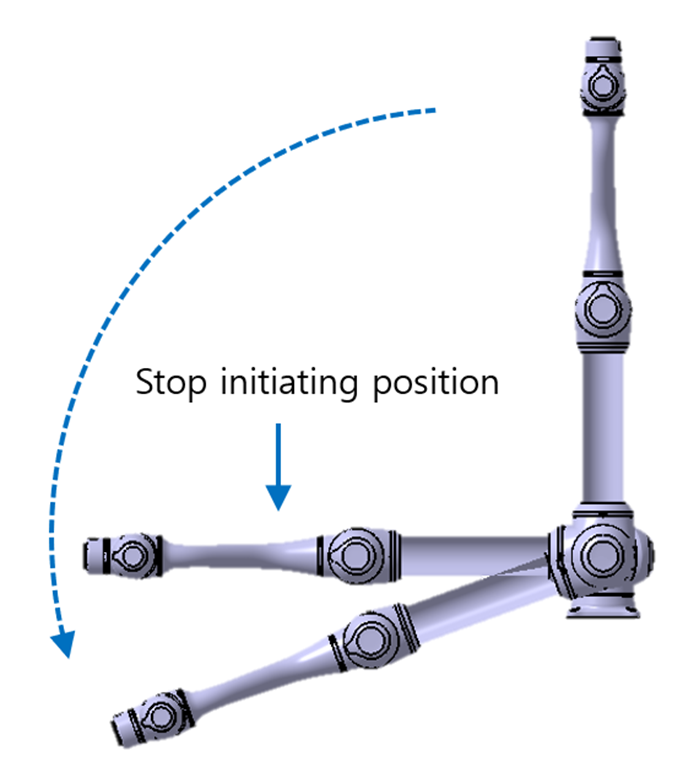

Les mesures de l'articulation 2 et de l'articulation 3 sont effectuées avec l'axe de rotation parallèle au sol et lorsque le robot est arrêté au cours d'un mouvement descendant en position verticale par rapport au sol.

Remarque

Le pire des scénarios a été pris en compte pour établir les mesures. Les mesures peuvent varier selon les circonstances.

Position pour les extensions à 33 %, 66 % et 100 %



Articulation 1

Articulation 2

Articulation 3

Extension à 100 %

Catégorie d'arrêt 0







Extension à 3 %

Catégorie d'arrêt 1







-

Extension à 66 %

Catégorie d'arrêt 1







-

Extension à 100 %

Catégorie d'arrêt 1







Position lorsque l'arrêt est initié et angle mesuré (
)


Position lorsque l'arrêt est initié

Angle mesuré

Articulation1




 Pas de glissement,

Articulation2





Articulation3
