Noms et fonctions

Manipulator

Noms des pièces

Pièce

Pièce

1

Base

6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Tool flange

Fonctions clés

Élément

Description

1

Cockpit

[Option] Contrôleur utilisé pour l'apprentissage direct.

2

Tool flange

Zone où installer les outils.

3

Flange I/O

Port E/S pour la commande d'outils.
(entrée numérique 2 canaux, sortie 2 canaux)

4

LED (1-axis)

Affiche l'état du robot selon différentes couleurs. Pour plus d'informations à propos de l'état du robot, référez-vous à « État et couleur de la LED de la bride pour chaque mode».

5

Connector

Utilisé pour l'alimentation et la communication avec le robot.

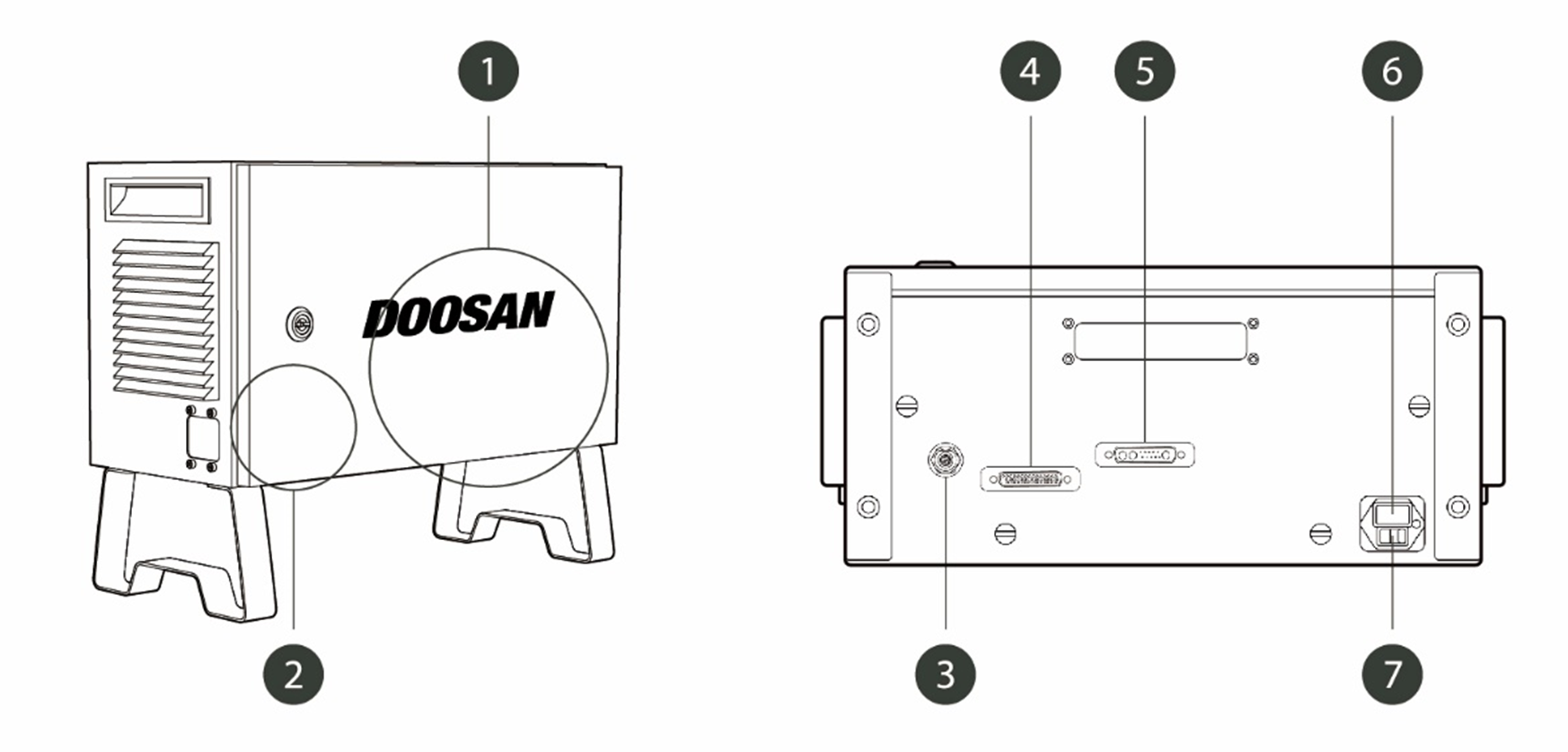

Contrôleur

Élément

Description

1

I/O connection terminal (internal)

Utilisé pour connecter le contrôleur ou les périphériques.

2

Emergency stop button setting switch

Pour utiliser le boîtier d'apprentissage, le boîtier intelligent ou les boutons d'arrêt d'urgence, l'interrupteur doit être défini pour correspondre à la configuration réelle.

Avertissement

  • Réglez l'interrupteur de configuration du bouton d'arrêt d'urgence conformément à la section Interrupteur de configuration du bouton d'arrêt d'urgence Si le réglage de l'interrupteur est différent du réglage réel, le bouton d'arrêt d'urgence risque de ne pas fonctionner correctement en cas d'urgence et d'entraîner des blessures. Assurez-vous de vérifier le réglage et le fonctionnement du bouton d'arrêt d'urgence.

3

Emergency stop button and smart pendant connection terminal

Connecte le câble du bouton d'arrêt d'urgence ou du boîtier d'apprentissage au contrôleur.

4

Teach pendant cable connection terminal

Utilisé pour connecter le câble du boîtier d'apprentissage au contrôleur.

5

Robot cable connection terminal

Utilisé pour connecter le câble du robot au contrôleur.

6

Power connection terminal

Utilisé pour connecter l'alimentation du contrôleur.

7

Power switch

Utilisé pour allumer/éteindre l'alimentation principale du contrôleur.

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się Marche/Arrêt du système

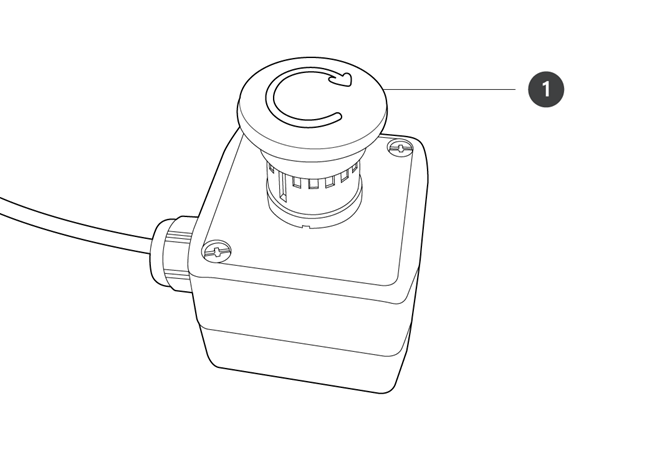

Bouton d'arrêt d'urgence

Élément

Description

1

Bouton d'arrêt d'urgence

En cas d'urgence, appuyez sur ce bouton pour arrêter le robot.

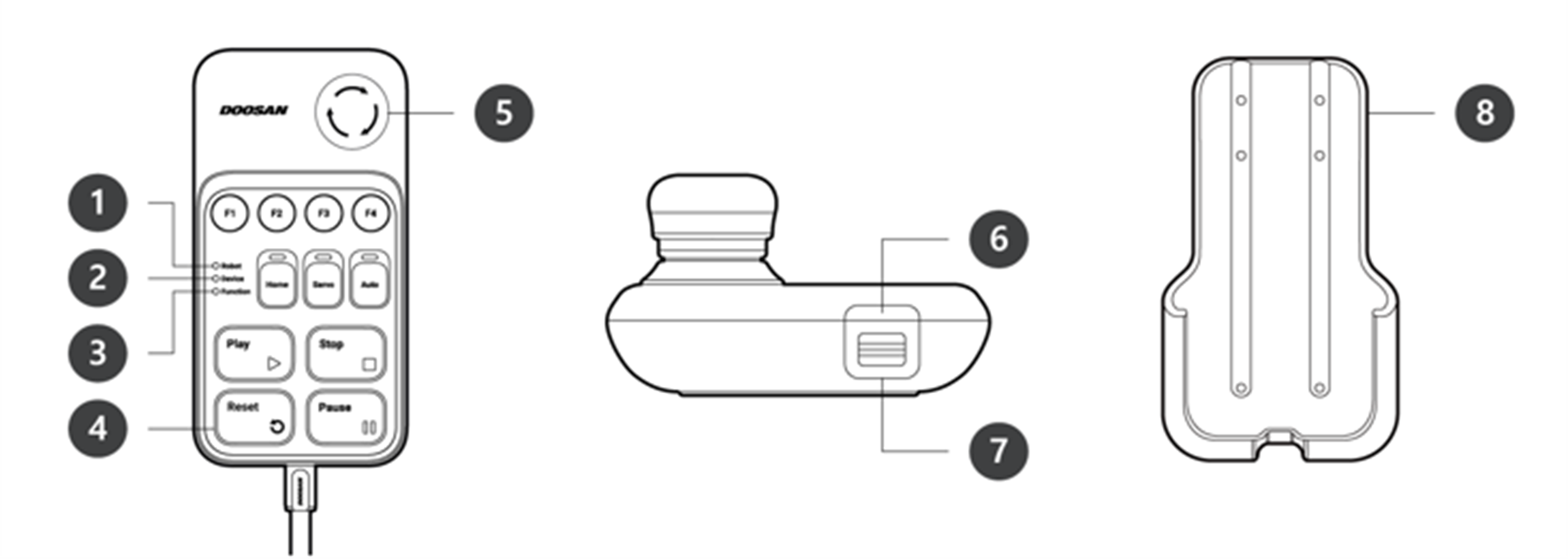

Boîtier intelligent

Le boîtier intelligent n'est pas un élément standard, mais un élément optionnel et doit donc être acheté séparément

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się Appendice. Boîtier intelligent (série A).

Élément

Description

1

Robot LED

Utilisé pour indiquer l'état du robot à l'utilisateur en affichant la même couleur que la LED d'état du robot.

2

Device LED

Utilisé pour indiquer si le système est passé en mode boîtier intelligent.

3

Function LED

Une pression sur les quatre boutons de signal d'entrée (F1-F4) permet d'allumer la LED indiquant l'état de pression.

4

Buttons

Au total, il existe 11 boutons dont quatre boutons de signal d'entrée (F1-F4) pour chaque fonction, position d'accueil, servo, auto, lecture, arrêt, reprise et pause.

5

Emergency Stop Button

En cas d'urgence, appuyez sur ce bouton pour arrêter le robot.

6

Power Button

Utilisé pour allumer/éteindre l'alimentation principale du boîtier intelligent.

7

Strap Anchor

Utilisé pour ajouter une sangle au dispositif.

8

Holder bracket

Fixez le support de fixation sur un mur pour y accrocher le boîtier intelligent.

Remarque

  • Aby korzystać z oprogramowania SW V2.8 lub nowszego, dołącz etykietę Reset do przycisku Wznów na inteligentnym breloku.
  • Jeśli używana jest wersja niższa niż SW V2.8, etykieta resetowania nie musi być dołączana. W tej wersji przycisk wznawiania w Smart Pendant działa jako funkcja wznawiania, a nie funkcja resetowania.
  • Etykieta może się odkleić podczas użytkowania, dlatego należy zachować ostrożność.

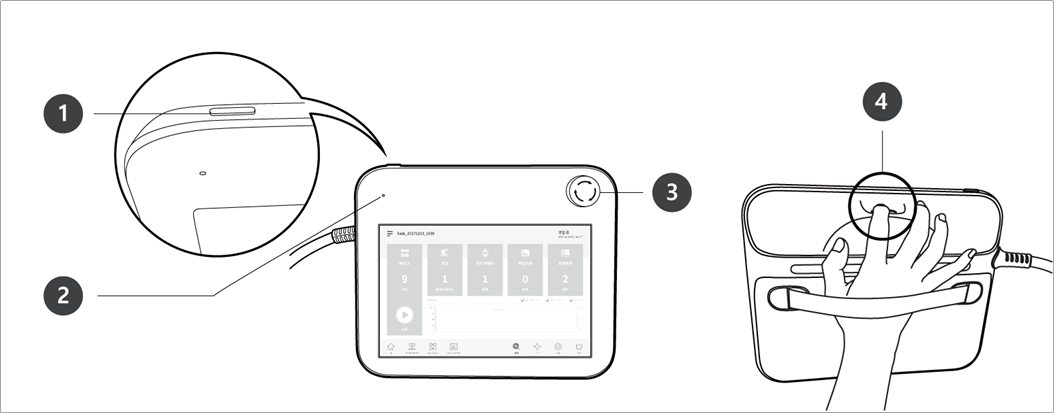

Boîtier d'apprentissage


Élément

Description

1

Power button

Utilisé pour allumer/éteindre l'alimentation principale du boîtier d'apprentissage.

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się Marche/Arrêt du système

2

Power LED

S'allume lors de la mise sous tension.

3

Emergency Stop Button

En cas d'urgence, appuyez sur ce bouton pour arrêter le robot.

4

Hand guiding button

Maintenez le bouton enfoncé pour déplacer librement le robot dans la position souhaitée.

Remarque

Si vous devez protéger et maintenir le boîtier d'apprentissage pendant le travail, vous pouvez l'utiliser de manière plus simple et sécurisée avec un étui souple fourni par Doosan Robotics.
