Installation (CS-04)

Mises en garde pendant l'installation


Mise en garde

  • Veillez à ce qu'il y ait suffisamment d'espace pour l'installation avant d'installer le contrôleur. Si l'espace n'est pas suffisant, le contrôleur risque d'être endommagé ou le câble du manipulateur ou boîtier d'apprentissage peut se rompre.
  • Vérifiez l'alimentation d'entrée lorsque vous mettez le produit sous tension. Si l'alimentation d'entrée branchée diffère de la puissance nominale d'entrée (22-60 V c.c.), le produit risque de ne pas fonctionner correctement ou le contrôleur peut se trouver endommagé.

Environnement d'installation

Lors de l'installation du contrôleur, considérez les points suivants.

  • Veillez à ce qu'il y ait suffisamment d'espace pour l'installation avant d'installer le contrôleur.
  • Le contrôleur doit être fixé.
  • Vérifiez que tous les composants sont fixés durant l'installation dans l'équipement mobile portable.

Installation du matériel

Installez le manipulateur, le contrôleur et les boîtiers (bouton d'arrêt d'urgence), les éléments nécessaires au système, avant de faire fonctionner le robot, puis branchez l'alimentation. La méthode d'installation de chaque composant est réalisée comme suit :

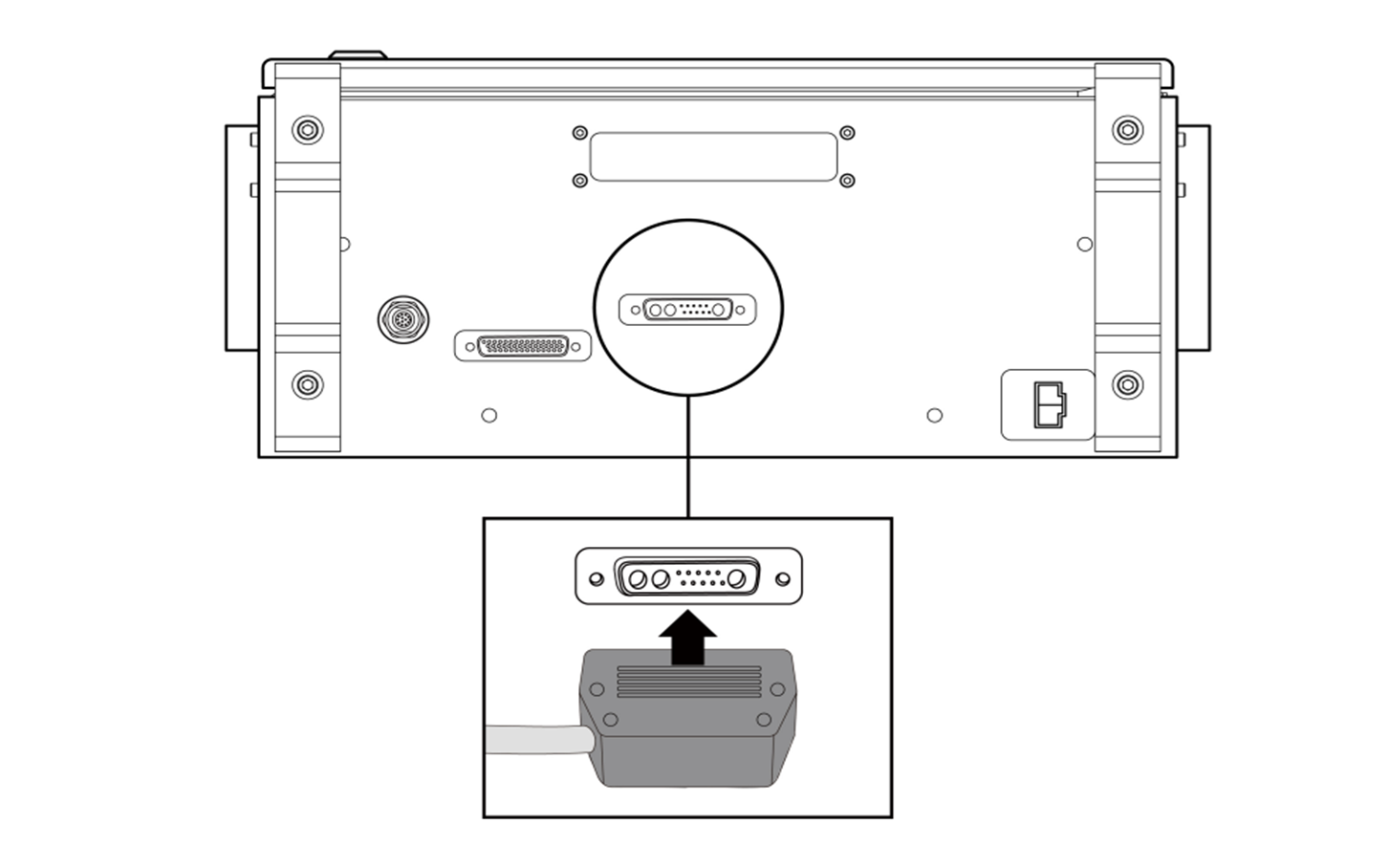

Connexion du manipulateur et du contrôleur

Insérez le câble du manipulateur dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic. Ceci permet d'éviter que le câble se desserre.

Mise en garde

  • Ne débranchez pas le câble du manipulateur lorsque le robot est sous tension. Cela risque d'endommager le robot.
  • Ne modifiez pas ou ne rallongez pas le câble du manipulateur.
  • En cas d'installation du contrôleur au sol, assurez-vous de garder un espace d'au moins 50 mm de chaque côté du contrôleur afin de favoriser la ventilation.
  • Assurez-vous que les connecteurs sont bien branchés avant de mettre le contrôleur sous tension.

Remarque

  • Lors de la configuration du système, il est recommandé qu'un réducteur de bruit soit installé pour éviter toute influence sonore au niveau des dispositifs, ainsi que tout dysfonctionnement du système.

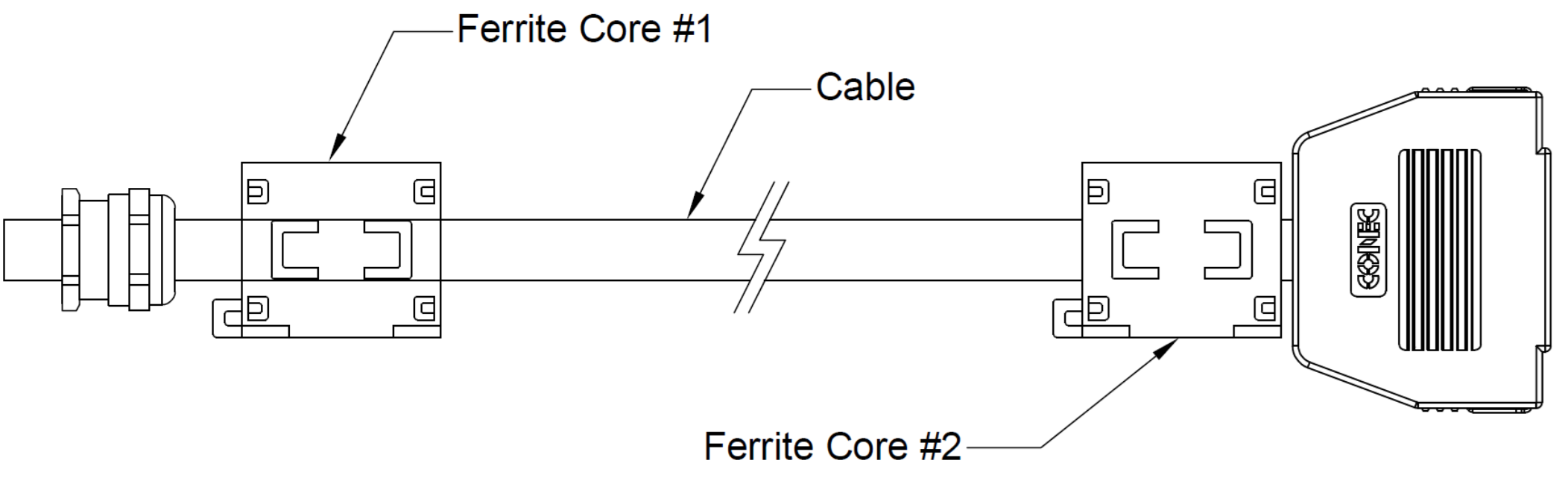

  • Si le contrôleur est affecté par le bruit généré par des ondes électromagnétiques, il est recommandé d'installer des noyaux en ferrite à chaque extrémité du câble du manipulateur pour garantir un fonctionnement normal. Les lieux d'installation doivent être comme suit :

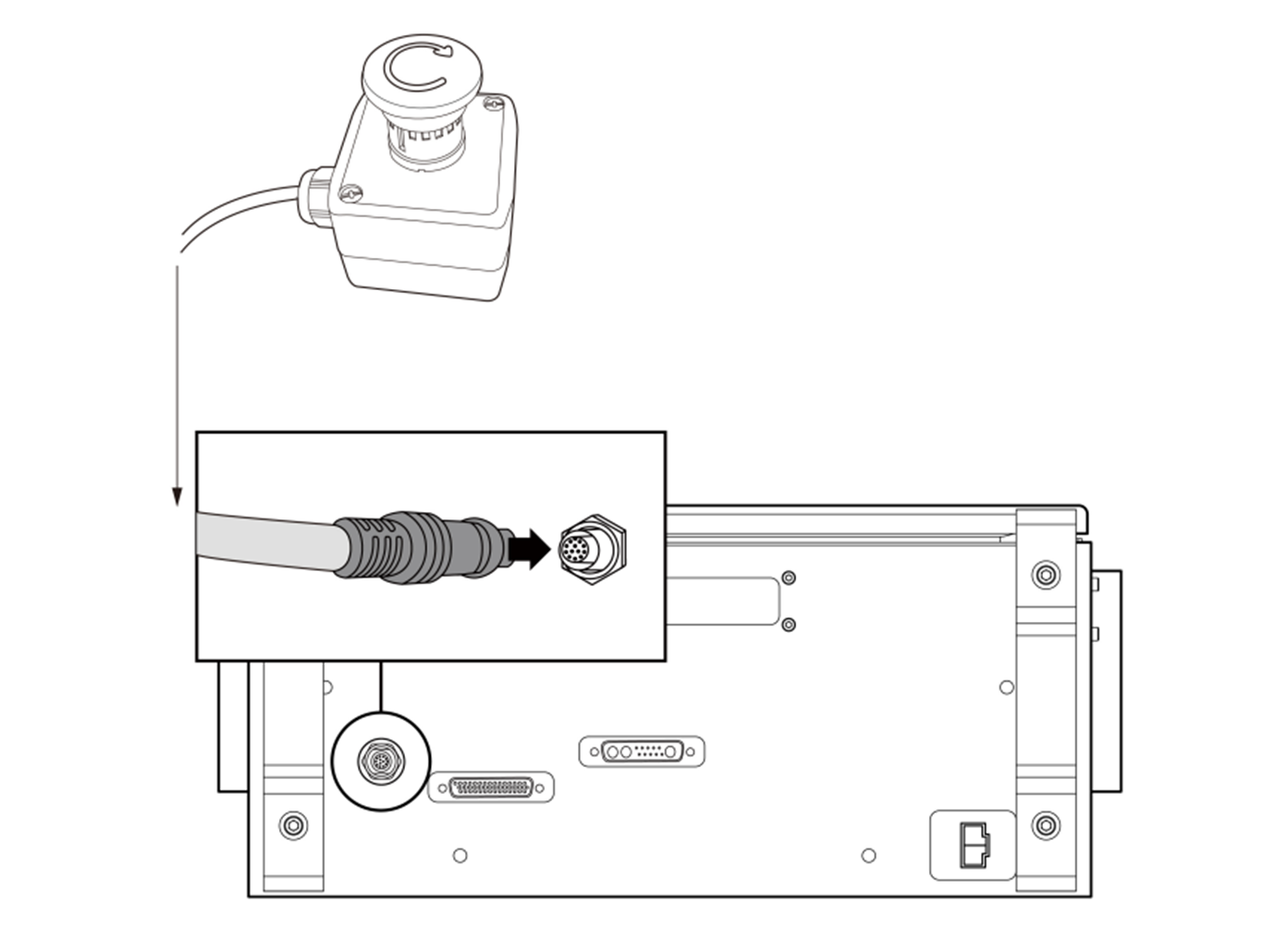

Connexion du contrôleur et du bouton d'arrêt d'urgence

Connectez le câble du bouton d'arrêt d'urgence au connecteur de contrôleur correspondant et placez une vis de serrage dans le sens horaire pour éviter que le câble ne se desserre.

Avertissement

  • Réglez l'interrupteur de configuration du bouton d'arrêt d'urgence conformément à la section «Interrupteur de configuration du bouton d'arrêt d'urgence».
  • Si le réglage de l'interrupteur est différent du réglage réel, le bouton d'arrêt d'urgence risque de ne pas fonctionner correctement en cas d'urgence, ce qui pourrait entraîner des blessures. Assurez-vous de vérifier les réglages et le fonctionnement du bouton d'arrêt d'urgence.

Mise en garde

  • Veuillez vérifier la forme du connecteur avant de connecter le câble.
  • En cas d'utilisation du bouton d'arrêt d'urgence, veillez à ne pas trébucher sur les câbles de connexion.
  • Assurez-vous de ne pas mettre le contrôleur, le bouton d'arrêt d'urgence ou les câbles en contact avec de l'eau.
  • N'installez pas le contrôleur ou le bouton d'arrêt d'urgence dans un environnement poussiéreux ou humide.
  • Le contrôleur et le bouton d'arrêt d'urgence ne doivent pas être exposés à un environnement poussiéreux dépassant un indice IP40. Soyez particulièrement prudent dans les environnements contenant des poussières conductrices.
  • Ne déconnectez pas le câble du bouton d'arrêt d'urgence pendant le fonctionnement du robot.

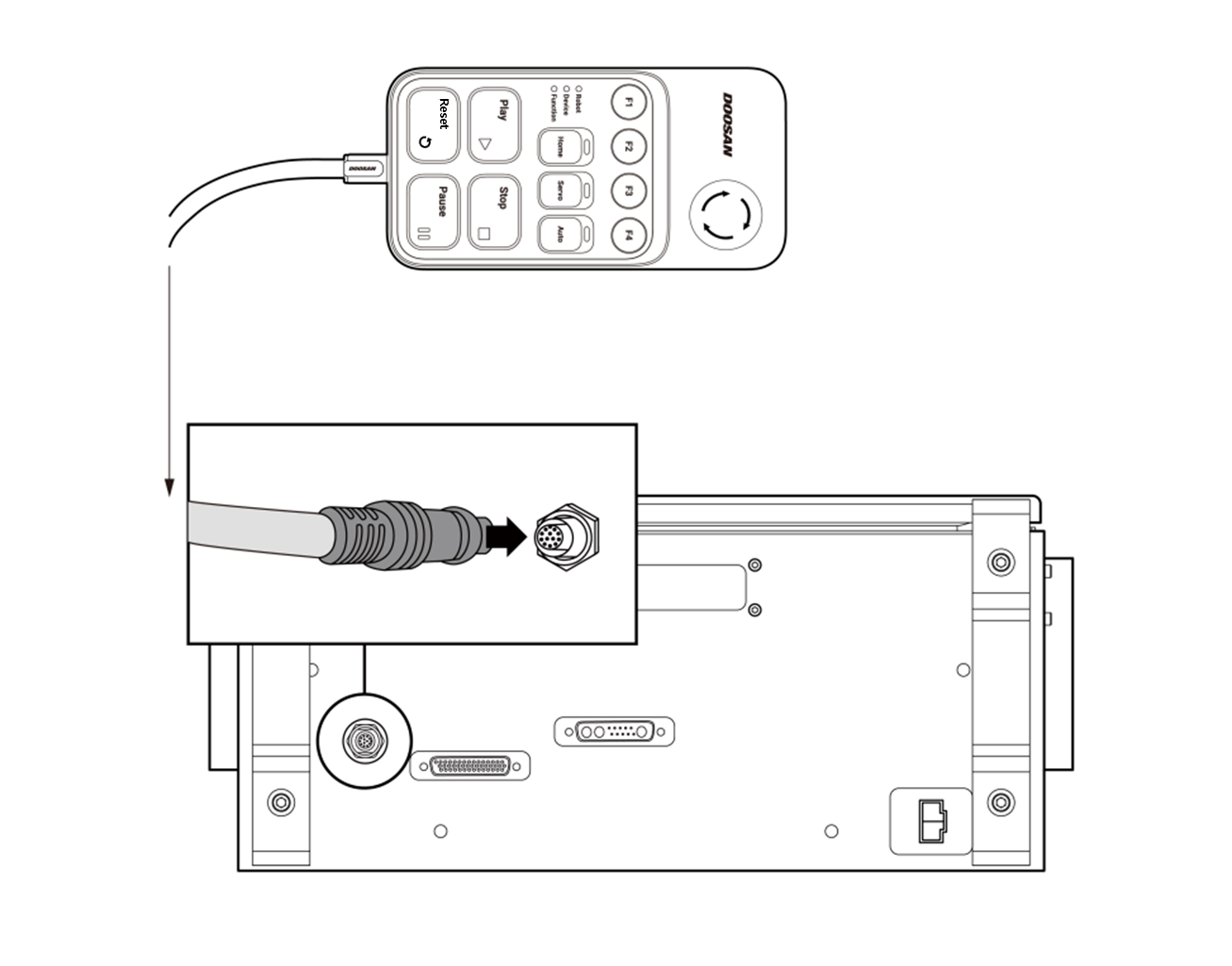

Connexion du contrôleur et du boîtier intelligent

Connectez le câble du boîtier intelligent au connecteur du contrôleur correspondant et placez une vis de serrage dans le sens horaire pour éviter que le câble ne se desserre.

Avertissement

  • Réglez l'interrupteur de configuration du bouton d'arrêt d'urgence conformément à la section «Interrupteur de configuration du bouton d'arrêt d'urgence» . Si le réglage de l'interrupteur est différent du réglage réel, le bouton d'arrêt d'urgence risque de ne pas fonctionner correctement en cas d'urgence, ce qui pourrait entraîner des blessures. Assurez-vous de vérifier les réglages et le fonctionnement du bouton d'arrêt d'urgence.

Mise en garde

  • Veuillez vous assurer que les broches du câble ne sont pas endommagées ou pliées avant de brancher le câble.
  • Si le boîtier intelligent est accroché au mur ou sur le contrôleur, attention de ne pas trébucher sur les câbles de connexion.
  • Assurez-vous de ne pas mettre le contrôleur, le boîtier intelligent ou les câbles en contact avec de l'eau.
  • N'installez pas le contrôleur ou le boîtier intelligent dans un environnement poussiéreux ou humide.
  • Le contrôleur et le boîtier intelligent ne doivent pas être exposés à un environnement poussiéreux dépassant un indice IP20. Soyez particulièrement prudent dans les environnements contenant des poussières conductrices.
  • Veillez à ce que la courbure du câble du boîtier intelligent soit supérieure au rayon de courbure minimum (120 mm).

Remarque

  • Lors de la configuration du système, il est recommandé qu'un réducteur de bruit soit installé pour éviter toute influence sonore au niveau des dispositifs, ainsi que tout dysfonctionnement du système.

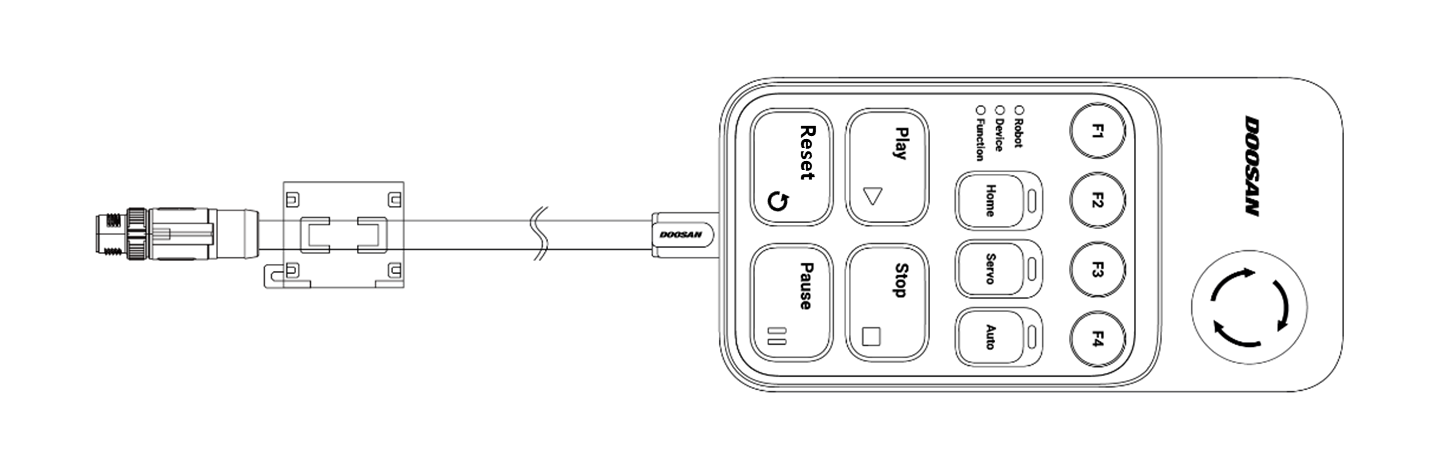

  • Si le boîtier intelligent est affecté par le bruit généré par des ondes électromagnétiques, il est nécessaire d'installer un noyau en ferrite pour garantir un fonctionnement normal. Les lieux d'installation doivent être comme suit :

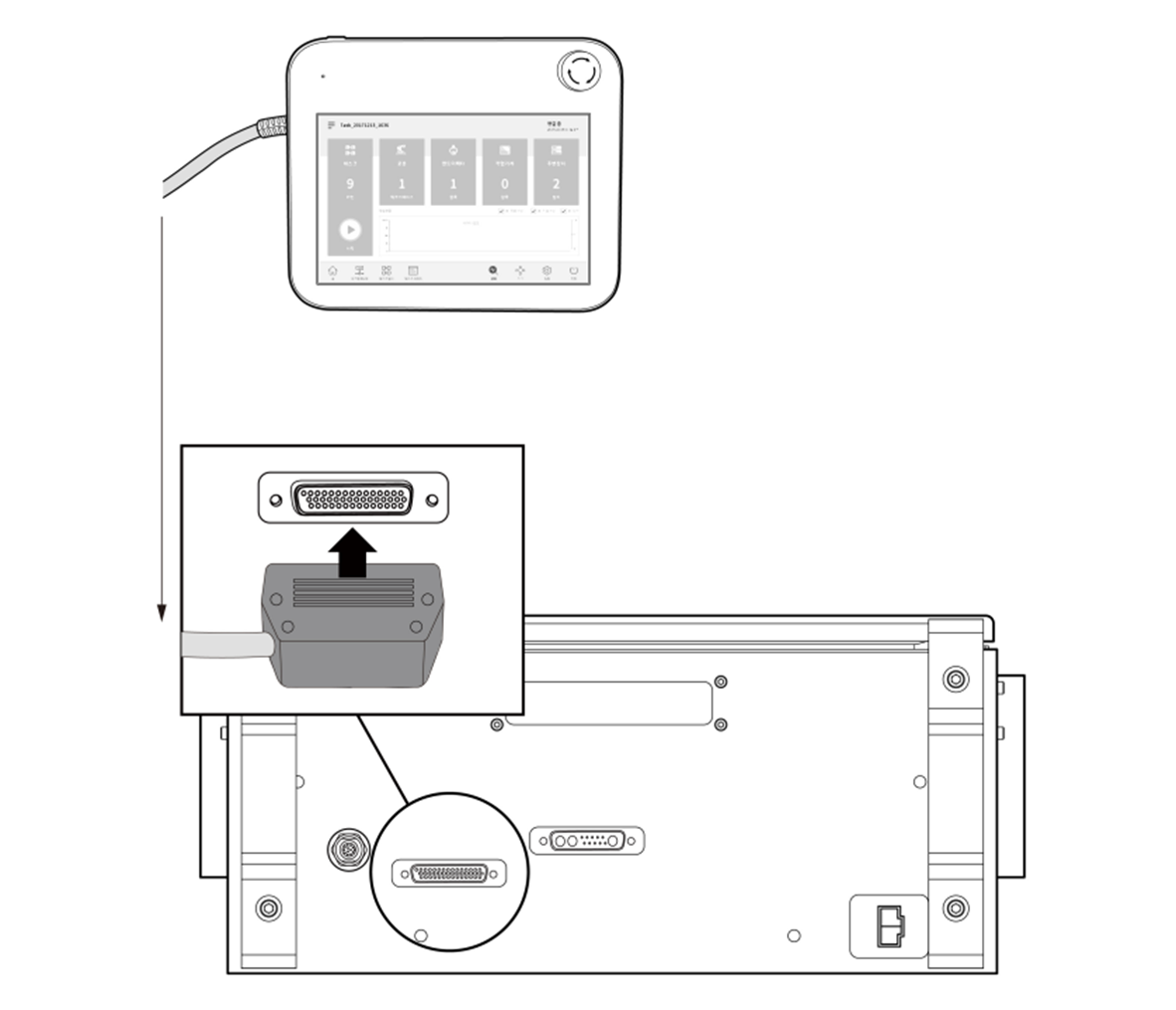

Connexion du contrôleur et du boîtier d'apprentissage

Insérez le câble du boîtier d'apprentissage dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic. Ceci permet d'éviter que le câble se desserre.

Avertissement

  • Réglez l'interrupteur de configuration du bouton d'arrêt d'urgence (série A) conformément à la section «Interrupteur de configuration du bouton d'arrêt d'urgence» . Si le réglage de l'interrupteur est différent du réglage réel, le bouton d'arrêt d'urgence risque de ne pas fonctionner correctement en cas d'urgence, ce qui pourrait entraîner des blessures. Assurez-vous de vérifier les réglages et le fonctionnement du bouton d'arrêt d'urgence.

Mise en garde

  • Veuillez vous assurer que les broches du câble ne sont pas endommagées ou pliées avant de brancher le câble.
  • Si le boîtier d'apprentissage est accroché au mur ou sur le contrôleur, attention de ne pas trébucher sur les câbles de connexion.
  • Assurez-vous de ne pas mettre le contrôleur, le boîtier d'apprentissage ou le câble en contact avec de l'eau.
  • N'installez pas le contrôleur ou le boîtier d'apprentissage dans un environnement poussiéreux ou humide.
  • Le contrôleur et le boîtier d'apprentissage ne doivent pas être exposés à un environnement poussiéreux dépassant un indice IP20. Soyez particulièrement prudent dans les environnements contenant des poussières conductrices.

Remarque

  • Lors de la configuration du système, il est recommandé qu'un réducteur de bruit soit installé pour éviter toute influence sonore au niveau des dispositifs, ainsi que tout dysfonctionnement du système.

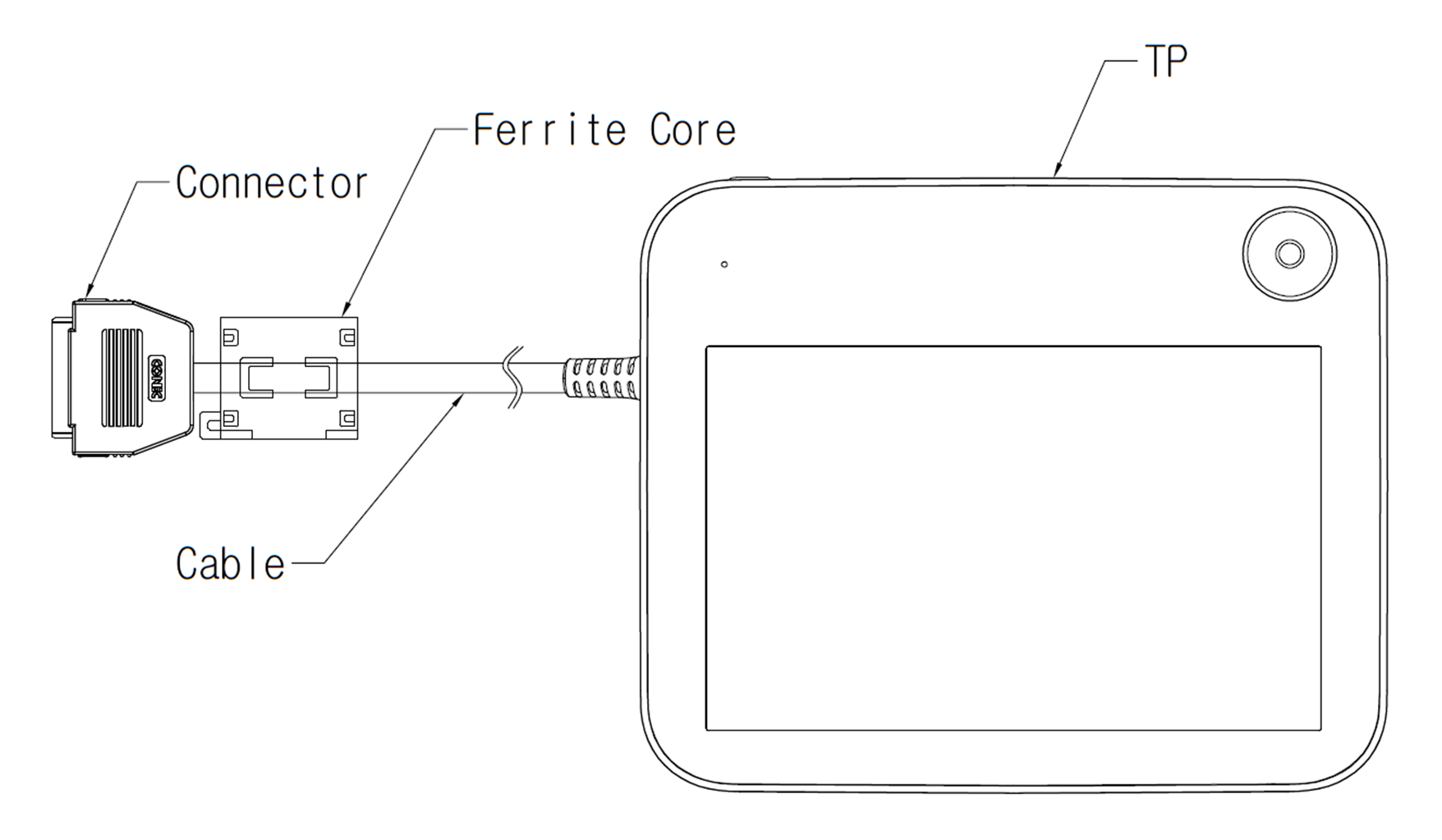

  • S'il est affecté par le bruit généré par des ondes électromagnétiques, il est recommandé d'installer des noyaux en ferrite sur les parties connexion du câble du boîtier d'apprentissage pour garantir un fonctionnement normal. Les lieux d'installation doivent être comme suit :

Disposition des câbles

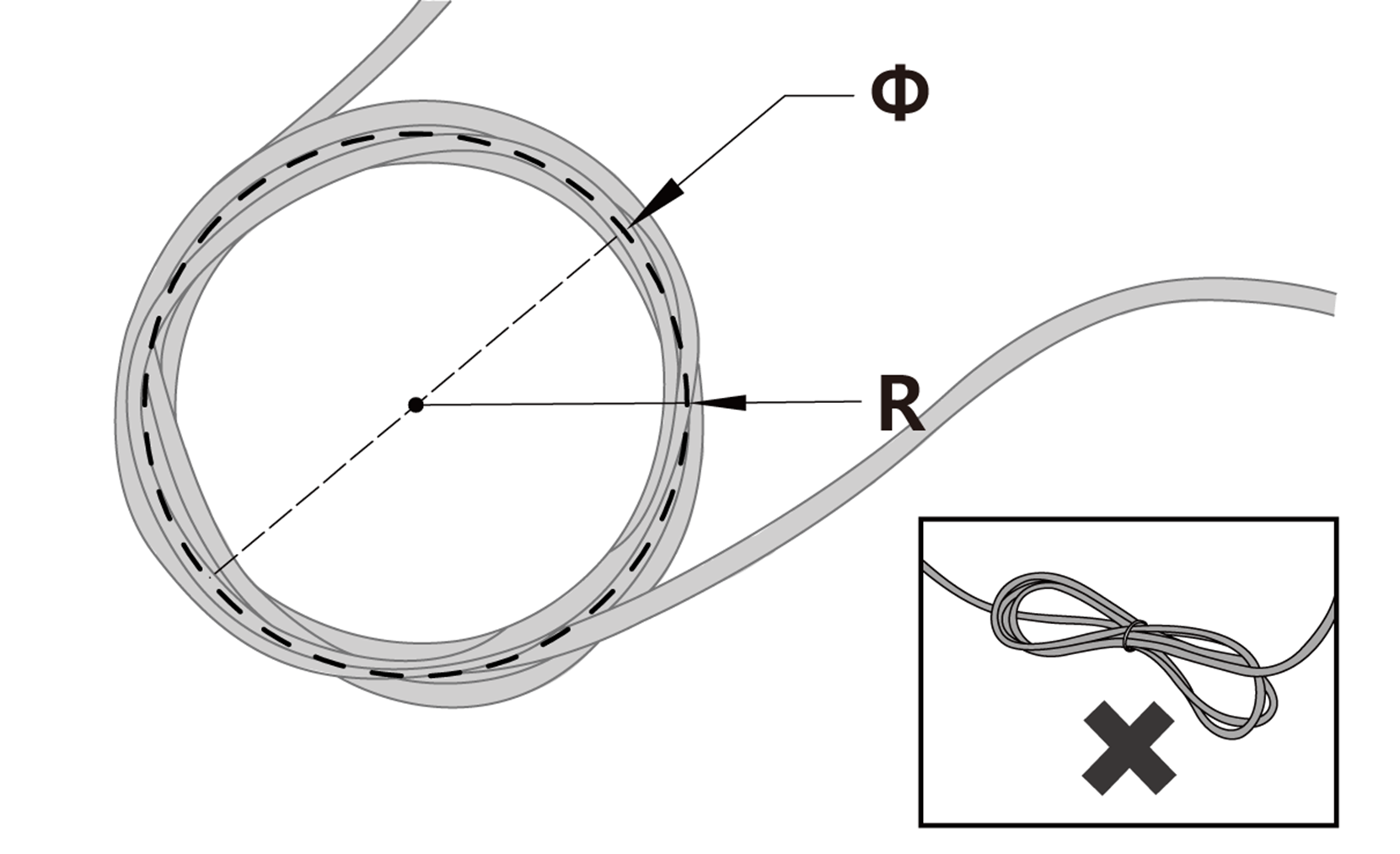

Veillez à ce que les courbures des câbles soient supérieures au rayon de courbure minimum. Le rayon de courbure minimum est le suivant pour chaque câble :

Cable

Rayon de courbure minimum (R)

Teach Pendant cable

120 mm

Manipulator cables

120 mm

Smart Pendant cable

100 mm

Emergency stop button cable

100 mm

Mise en garde

  • Veillez à ce que chaque partie de la connexion du boîtier d'apprentissage soit supérieure au rayon de courbure minimum (120 mm).
  • Si le rayon de courbure est plus petit que le rayon de courbure minimum (120 mm), il existe un risque de débranchement du câble ou d'endommagement du produit.
  • Dans les environnements exposés au bruit généré par des ondes électromagnétiques, installez des câbles adaptés et prenez d'autres mesures pour éviter les dysfonctionnements.

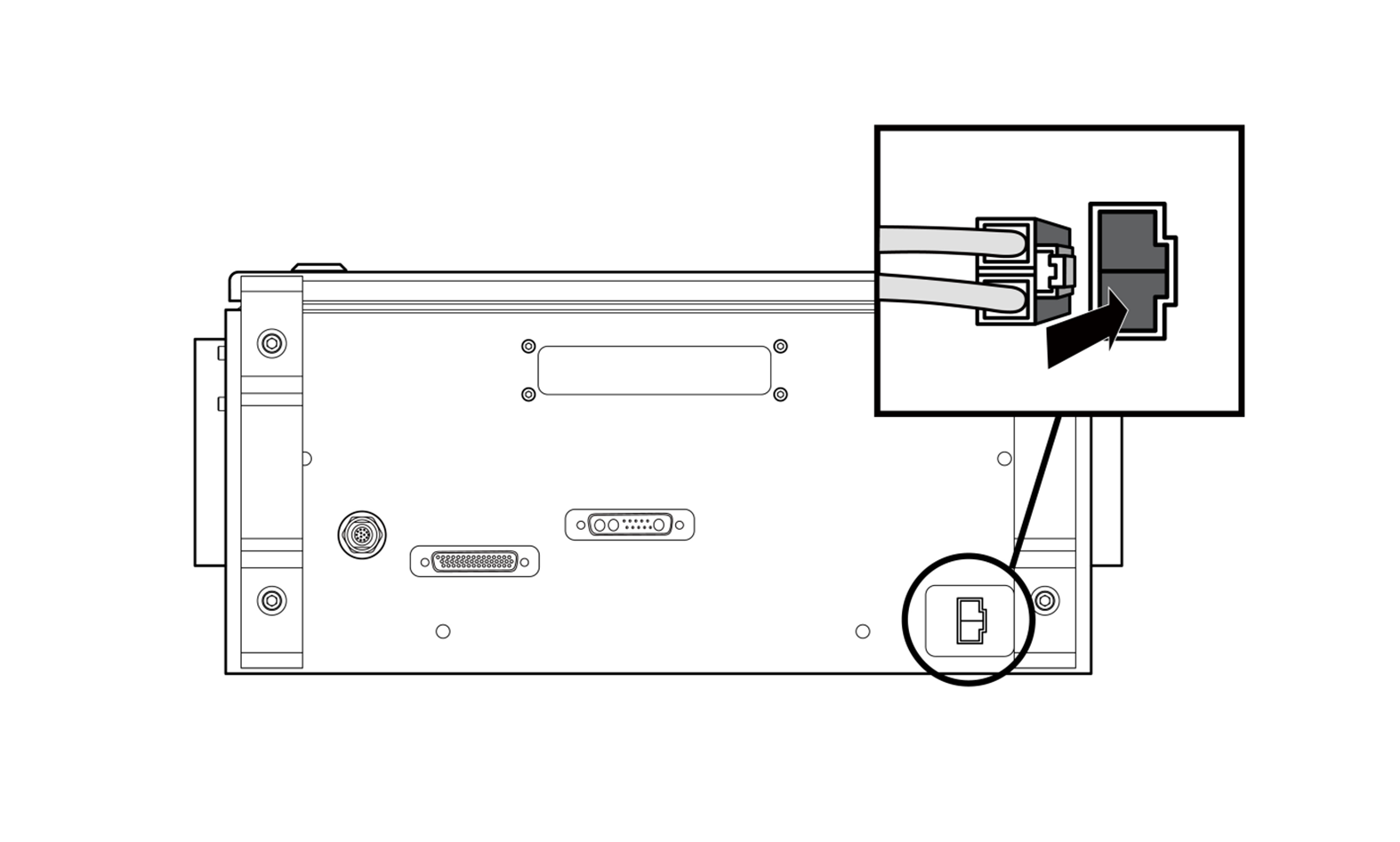

Mise sous tension du contrôleur

Insérez le câble d'alimentation dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic. Ceci permet d'éviter que le câble se desserre.

Avertissement

  • Une fois le câble d'alimentation branché, assurez-vous que le robot est correctement mis à la terre (connexion électrique à la terre). Assurez la mise à la terre de toutes les pièces d'équipement du système à l'aide de boulons non utilisés associés au symbole de mise à la terre dans le contrôleur. Le conducteur de mise à la terre doit satisfaire le courant nominal maximal du système.
  • Protégez l'alimentation d'entrée du contrôleur à l'aide de dispositifs tels qu'un disjoncteur.
  • Ne modifiez pas ou ne rallongez pas le câble du manipulateur. Cela entraîne un risque d'incendie ou de panne du contrôleur.
  • Assurez-vous que les connecteurs sont tous correctement branchés avant de mettre le contrôleur sous tension. Utilisez toujours le câble d'origine fourni dans l'emballage du produit.
  • Veillez à bien connecter correctement la polarité de la tension d'alimentation.

Remarque

  • Lors de la configuration du système, il est recommandé d'installer un interrupteur d'alimentation pouvant mettre hors tension tous les dispositifs du système simultanément.
  • En cas d'utilisation d'un contrôleur pour le système DC, le mouvement du robot peut être limité selon la charge et le mouvement.
  • Si la tension d'alimentation ne dépasse pas 48 V, le mouvement du robot peut être limité selon la charge et le mouvement.
  • L'alimentation doit satisfaire aux exigences minimales concernant notamment la mise à la terre et les disjoncteurs. Les spécifications électriques sont les suivantes :

Paramètre

Spécifications

Input Voltage

22 - 60 V c.c.

Rated Input Current

30 A
