Configuration du bornier d'alimentation E/S numérique (TBPWR)

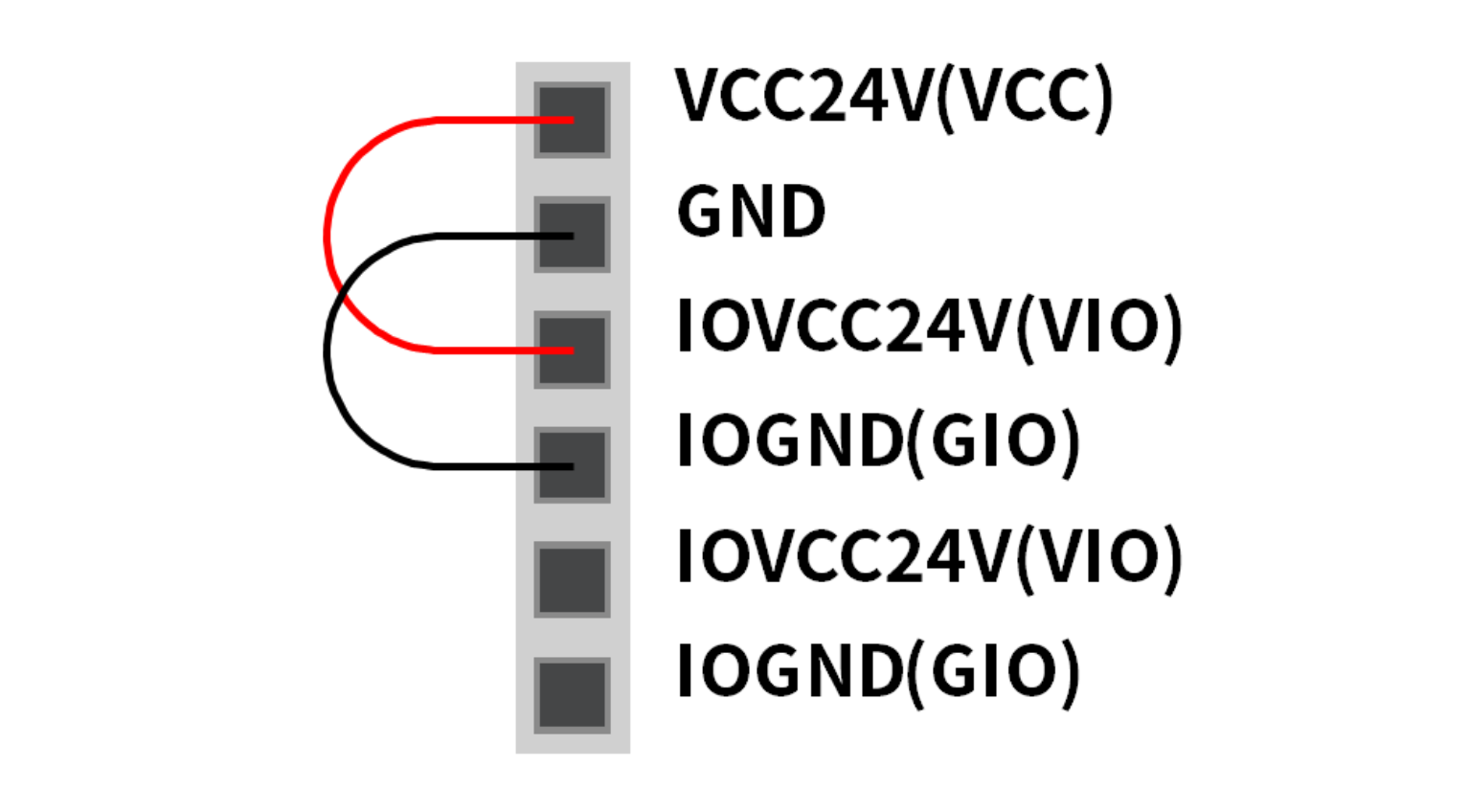

VIO et GIO sont des bornes d'alimentation utilisées pour l'E/S numérique du safety contrôleur située à l'avant du contrôleur. Elles sont séparées des bornes VCC 24 V et GND qui fournissent la SMPS à l'intérieur du contrôleur. Si l'utilisateur utilise un courant de 2 A ou moins pour l'E/S numérique configurable et qu'il n'y a pas d'isolation pour le dispositif E/S connecté et le contrôleur, l'alimentation interne du contrôleur peut être utilisée comme alimentation E/S, comme indiqué dans la figure ci-dessous. (paramètre d'usine par défaut)

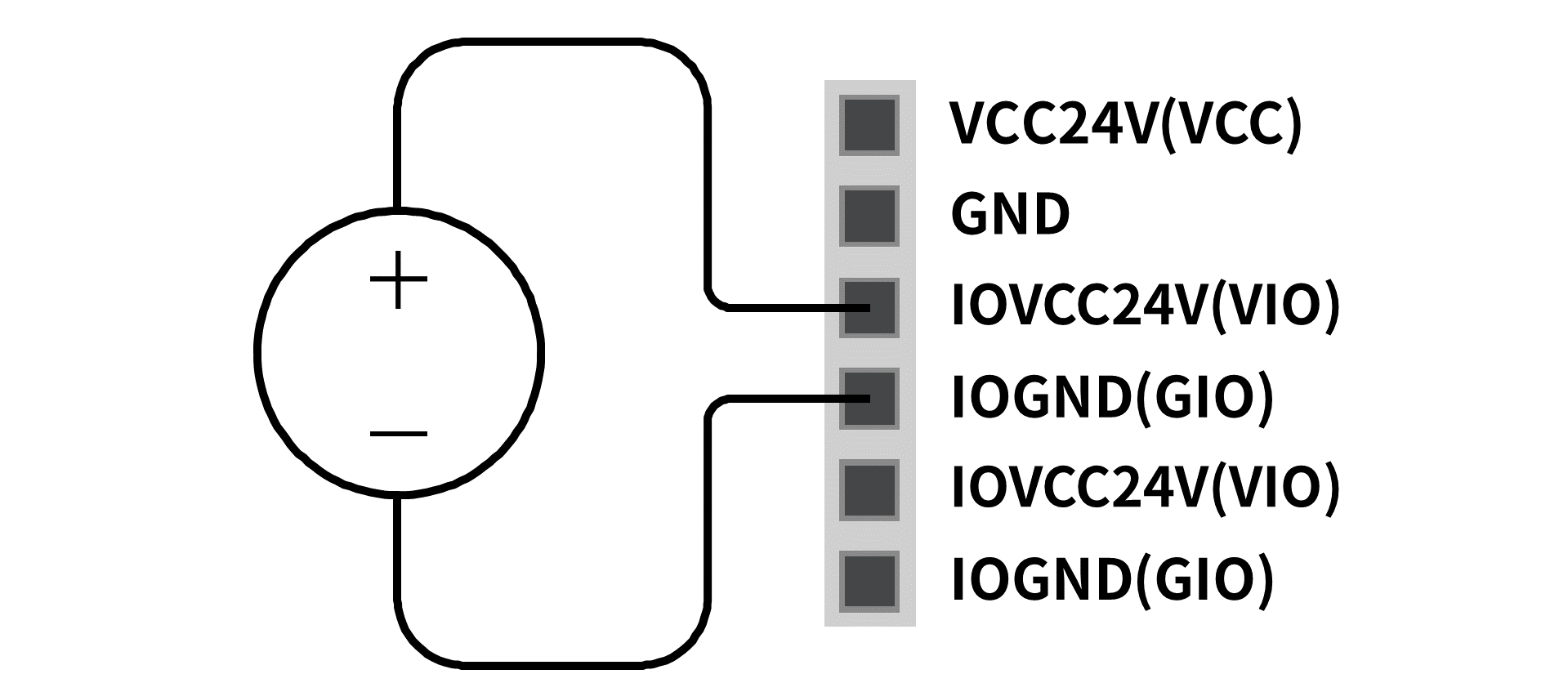

Si un courant de plus de 2 A est requis, séparez VCC et GND. Il sera nécessaire de connecter une source d'alimentation externe séparée (24 V) à l'aide des bornes VIO et GIO.

Si l'alimentation VIO est fournie, la LED IOPW (green) située au-dessus de TBPWR s'allume.

Mise en garde

• Veillez à couper l'alimentation externe (SMPS) lorsque vous mettez le contrôleur hors tension.

Remarque

• Si un courant supérieur à 2 A est connecté aux VCC et GND du TBPWR, le fusible devant la sortie du bornier provoque un court-circuit pour protéger le système interne du contrôleur connecté au même SMPS.
• Si un courant supérieur à 2 A est requis pour l'E/S numérique configurable, veillez à raccorder une source d'alimentation externe (24 V) à VIO et GIO.
