Présentation du produit (CS-01P)

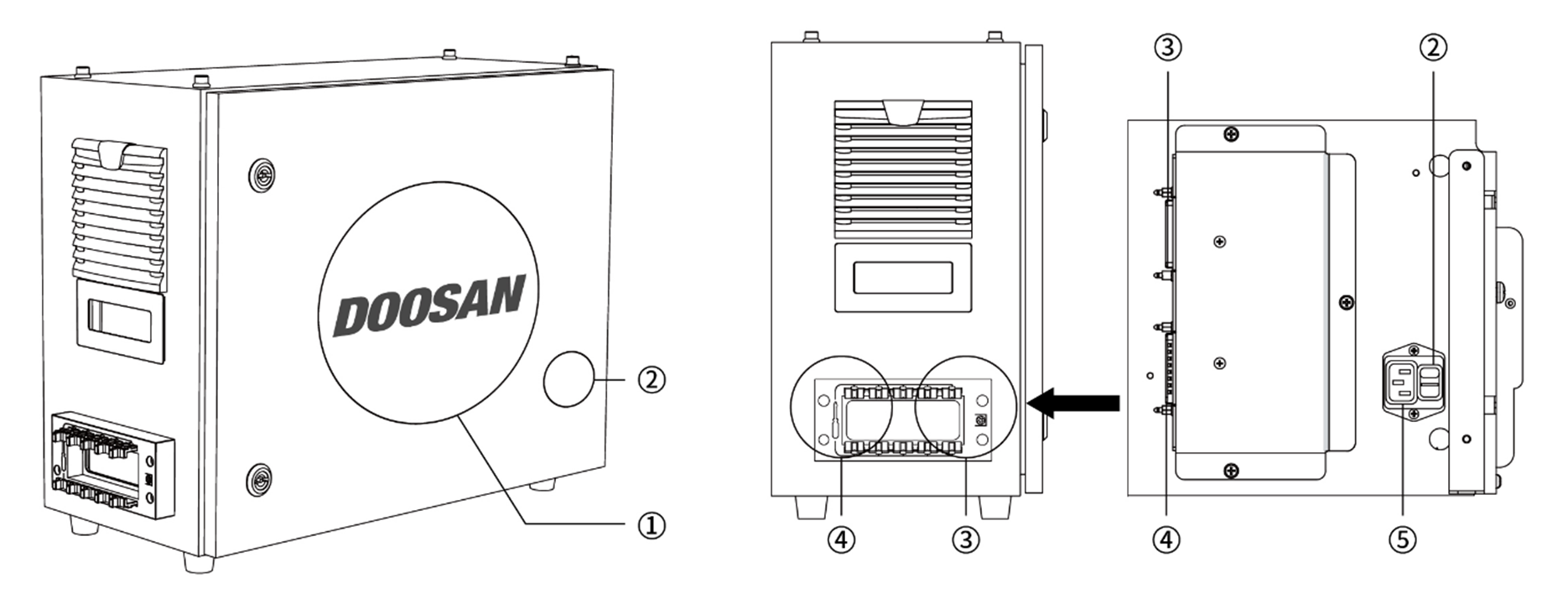

Noms et fonctions
Contrôleur AC protégé (CS-01P)
N° | Élément | Description |
1 | I/O connection terminal (internal) | Utilisé pour connecter le contrôleur ou les périphériques. |
2 | Power switch | Utilisé pour allumer/éteindre l'alimentation principale du contrôleur . |
3 | Teach pendant cable connection terminal | Utilisé pour connecter le câble du boîtier d'apprentissage au contrôleur . |
4 | Robot cable connection terminal | Utilisé pour connecter le câble du robot au contrôleur . |
5 | Power connection terminal | Utilisé pour connecter l'alimentation du contrôleur . |

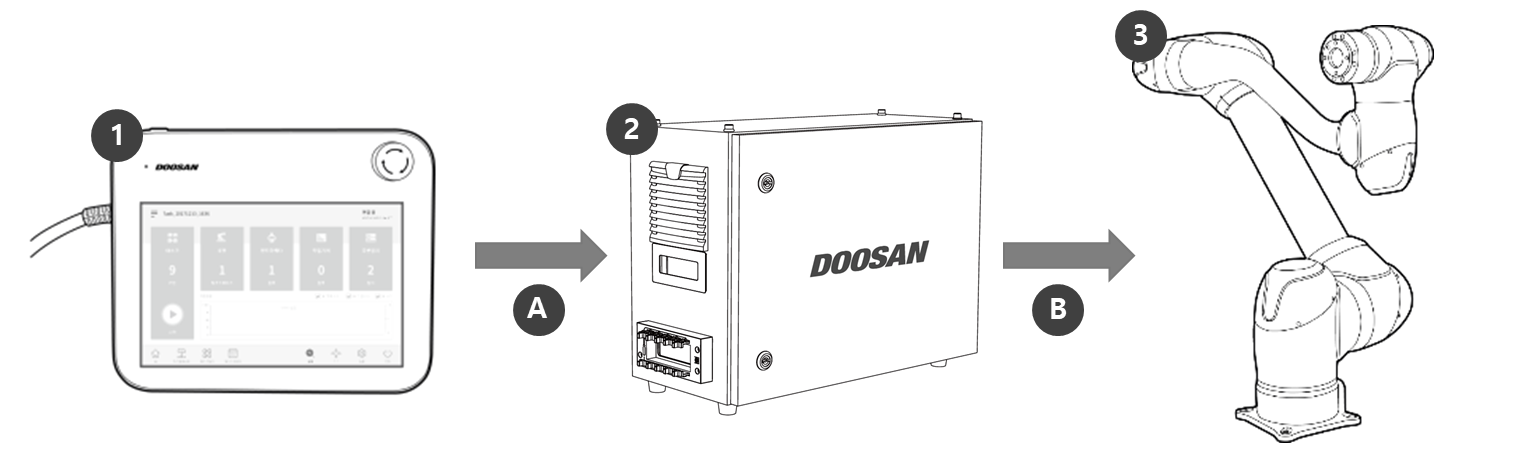

Configuration du système
N° | Élément | Description |
|---|---|---|
1 | Boîtier d'apprentissage | il s'agit d'un dispositif permettant de gérer l'ensemble du système, capable d'apprendre au robot des positions particulières et de configurer les paramètres relatifs au manipulateur et au boîtier de contrôle. |
2 | Contrôleur | règle le mouvement du robot en fonction de la position ou du mouvement défini par le boîtier d'apprentissage. Il dispose de plusieurs ports d'E/S permettant de connecter et d'utiliser différents types d'équipements et d'appareils. |
3 | Manipulateur | il s'agit d'un robot industriel collaboratif pouvant réaliser des tâches de transport et d'assemblage à l'aide de divers outils. |
A | Commande/ | |
B | Puissance/ |

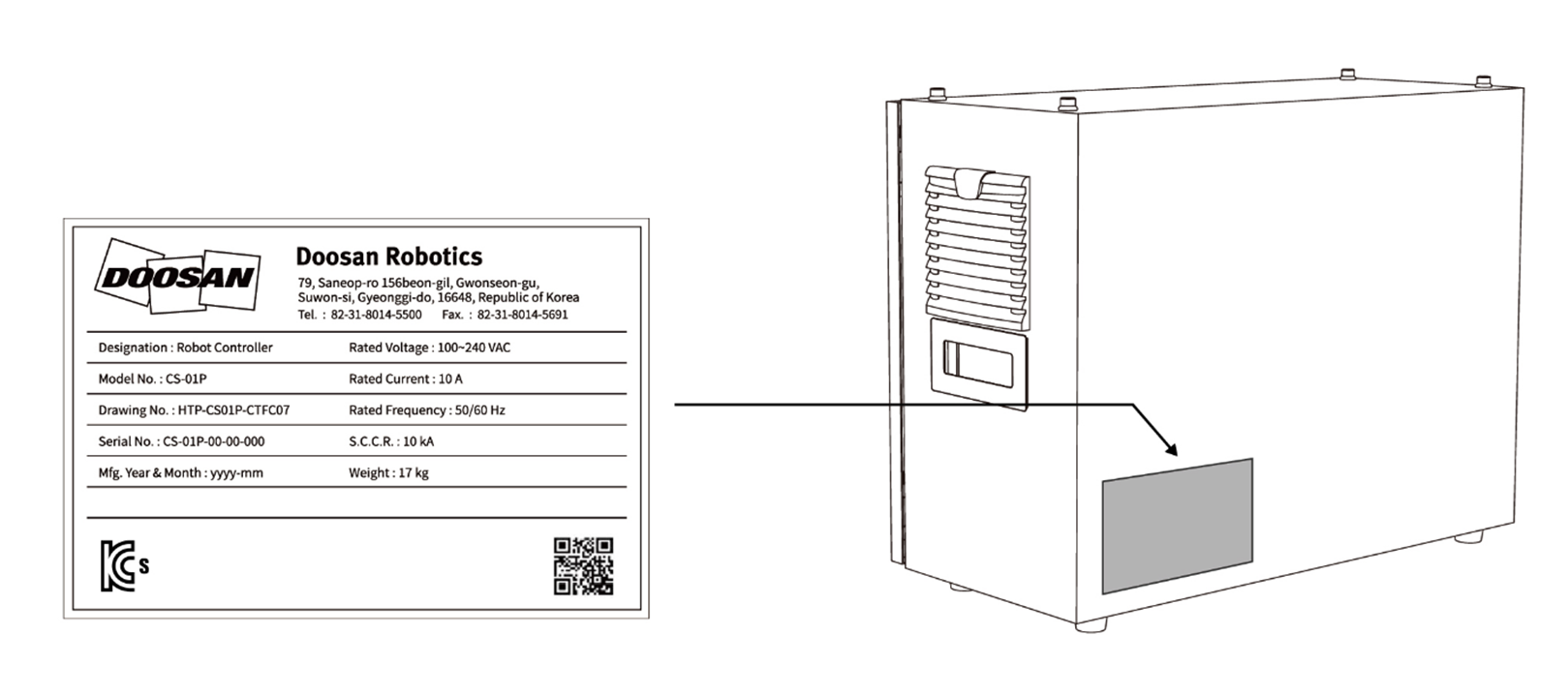

Puissance nominale et étiquettes
