Module Editeur de tâches

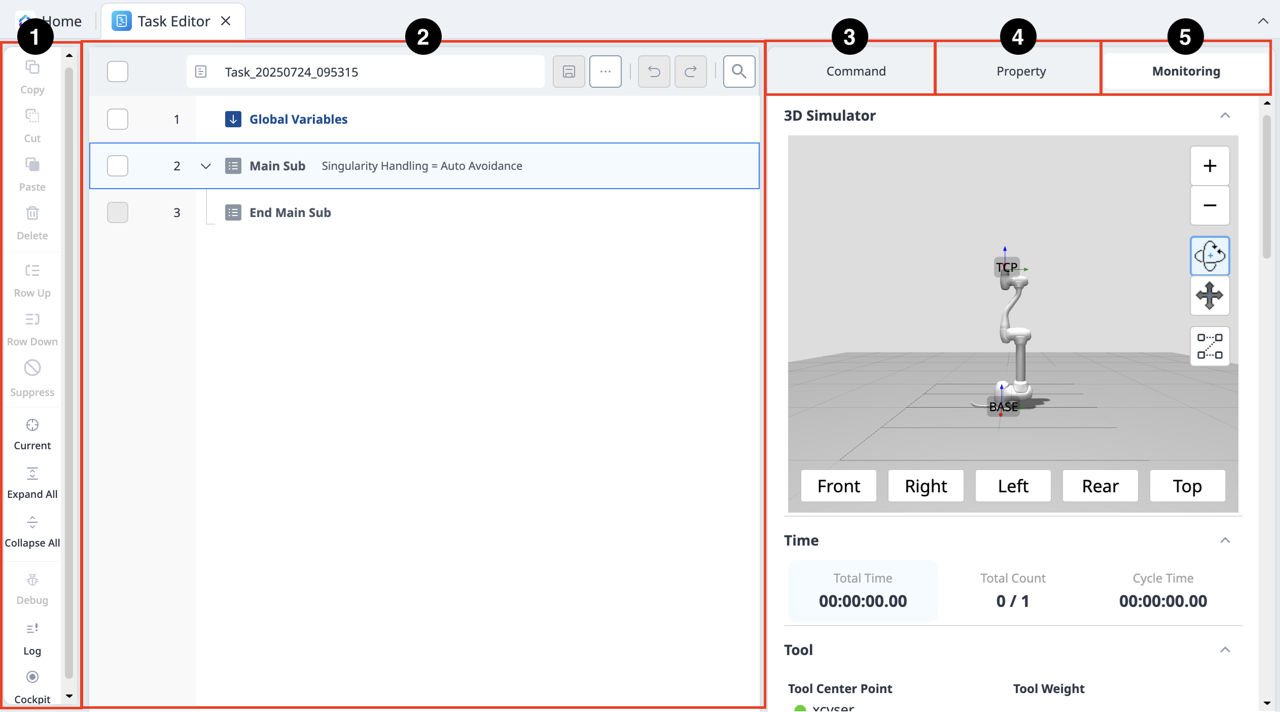

external_Task Editor Module.png

Menu

Éléments

Description

1

Outil de commande d'édition (CTR)

  • Copie : Copie une commande.

  • Couper : Coupe une commande.

  • Coller : Colle une commande copiée ou coupée.

  • Supprimer : Supprime une commande.

  • Rangée vers le haut : Déplace une commande vers le haut d'une ligne.

  • Rangée vers le bas : Déplace une commande vers le bas d'une ligne.

  • Supprimer : Annote une commande pour exclure la commande correspondante de l'exécution pendant l'exécution de la tâche.

2

Liste des tâches

Affiche l'ordre des tâches et la liste des commandes ajoutées à partir de l'onglet commande. Une fois la tâche créée, les commandes Global Variables, Main Sub et End Main Sub sont ajoutées automatiquement.

La liste comprend les fonctions suivantes :

  • Sélection multiple : Permet de sélectionner plusieurs commandes.

  • Nom de la tâche : Permet de modifier le nom.

  • Enregistrer : Permet d'enregistrer la tâche créée.

  • Voir plus : Permet d'exécuter davantage de fonctions liées à la tâche. * Pour plus d'informations sur le bouton Afficher plus, voir la section ci-dessous.

  • Annuler : Permet d'annuler la toute dernière action exécutée.

  • Rétablir : Permet de rétablir une action annulée.

3

Commande

Affiche une liste de commandes à ajouter à la liste des tâches. Une fois qu'une commande est sélectionnée, elle est ajoutée à la liste des tâches.

4

Propriété

Dans cette section, vous pouvez afficher et modifier les paramètres des commandes ajoutées à la liste des tâches.

5

Surveillance

Dans cette section, vous pouvez simuler et configurer les commandes ajoutées à la liste des tâches.

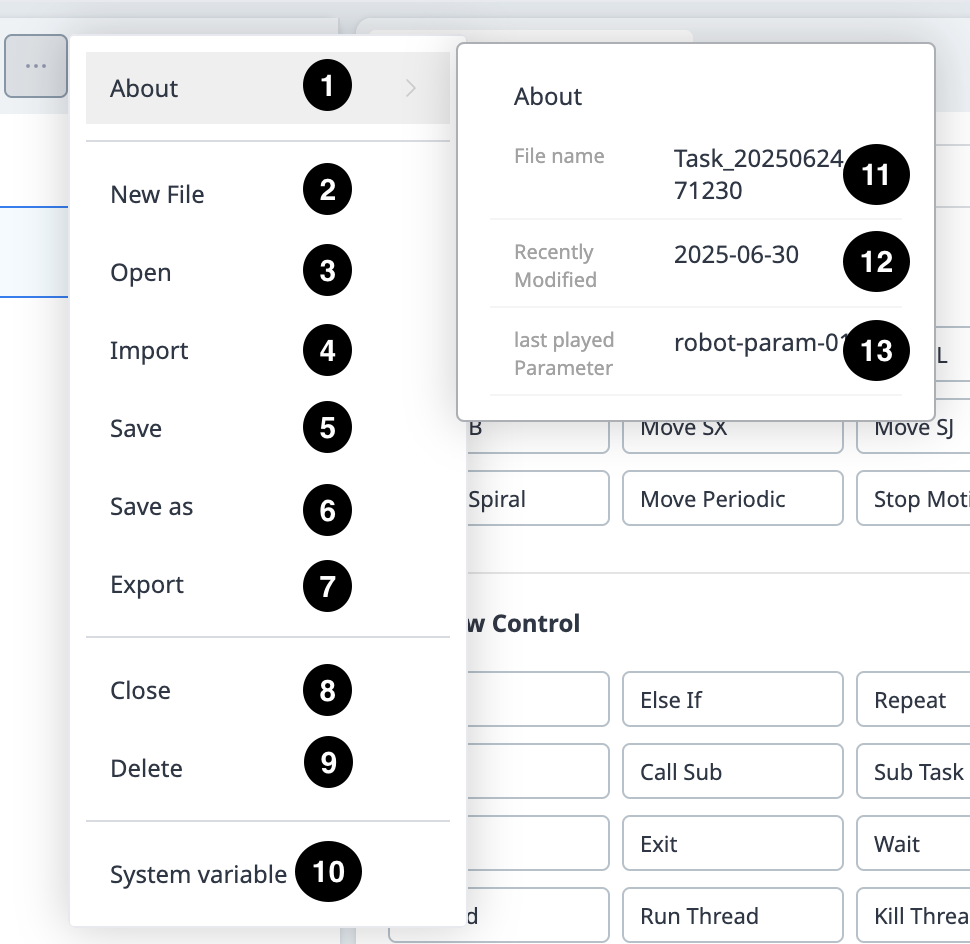

Afficher plus est organisé comme suit :

Menu

Éléments

Description

1

À propos de

La section fournit des informations supplémentaires sur la tâche.

2

Nouveau fichier

Crée un nouveau fichier.

3

Ouvrir

Ouvre une tâche qui existe déjà.

4

Importer

Importer le fichier de tâche à partir d'une source externe.

5

Enregistrer

Enregistre la tâche en cours.

6

Enregistrer sous

Enregistre la tâche en cours sous un autre nom.

7

Exporter

Exporte la tâche en cours.

8

Fermer

Ferme la tâche.

9

Supprimer

Vous pouvez supprimer une tâche.

10

Variable système

Définit les variables système.

Vous pouvez déclarer et utiliser des variables système dans le programme, telles que la position, la vitesse et l'état du robot. Ces variables sont accessibles en utilisant le format System_variableName. Contrairement à Global ou Define Variables, les variables système peuvent être partagées entre les fichiers et leurs valeurs peuvent être modifiées par le programme.

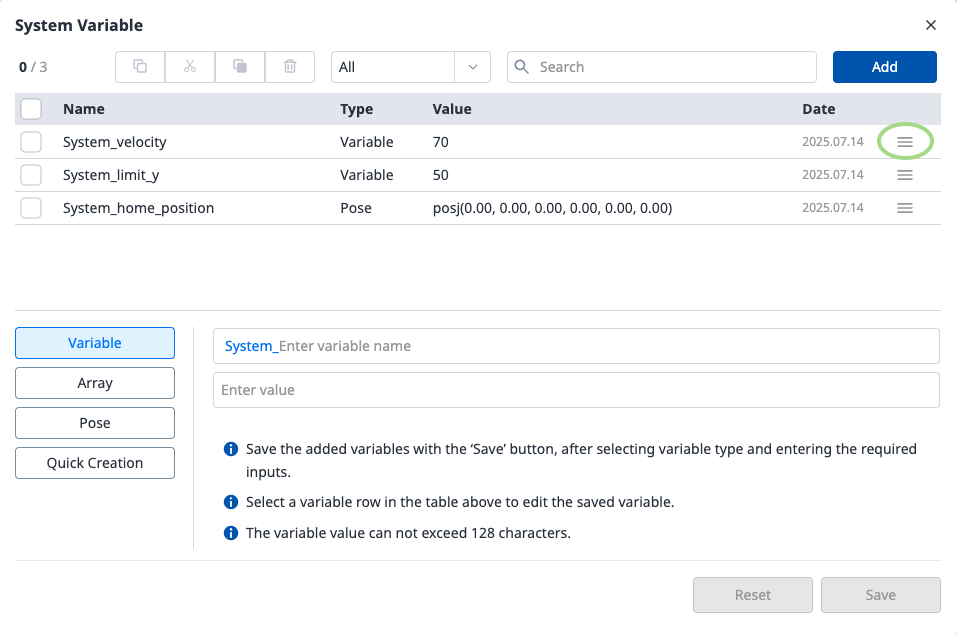

Vous pouvez modifier l'ordre des variables en les faisant glisser.

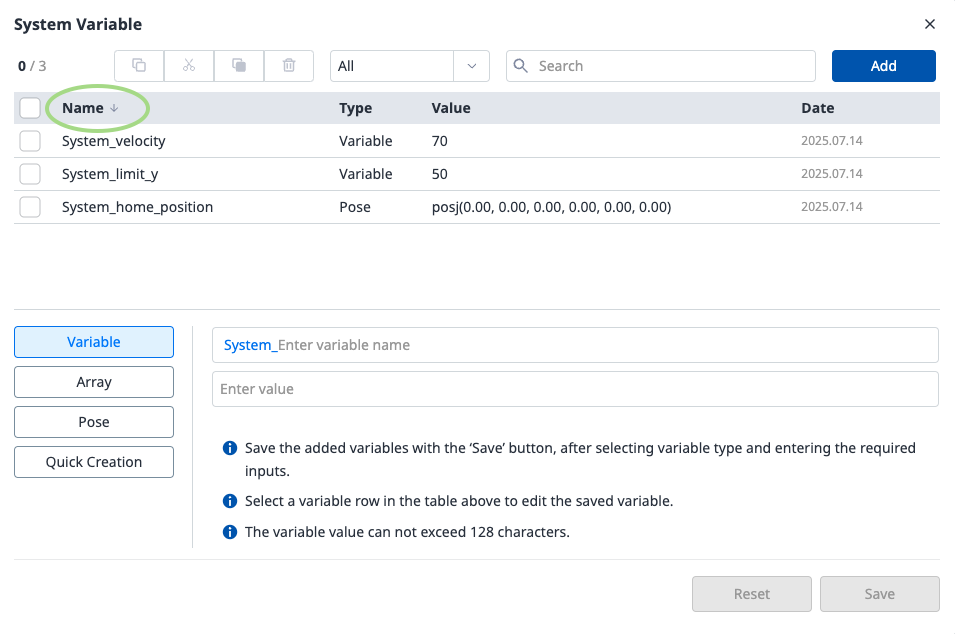

Vous pouvez modifier l'ordre de tri en cliquant sur les en-têtes de colonne (nom, date) dans le tableau.

11

Nom_du_fichier

C'est là que le nom du fichier est visible.

12

About_Recent Modified

C'est là que la date de la dernière modification est visible.

13

About_last joué paramètre

C'est là que le tout dernier paramètre exécuté est vu.

Remarque

  • Global Variables : La variable globale et la pose globale du programme de tâche peuvent être saisies dans l’onglet Propriétés de Global Variables, et les variables globales et poses globales prédéfinies peuvent être utilisées dans l’écran de propriétés de la commande ajoutée dans la liste de tâches.

  • Main Sub, End Main Sub: Les commandes que vous sélectionnez sont ajoutées en bas de Main Sub et sont exécutées dans l'ordre de haut en bas, des commandes répertoriées en bas de Main Sub aux commandes répertoriées en haut de End Main Sub.

  • Lorsque la surveillance est effectuée avec une variable enregistrée dans l'onglet variable, la fréquence de changement de valeur peut être trop rapide pour afficher la valeur à l'écran.

  • Les variables système peuvent être enregistrées sans limite de nombre à partir de la version logicielle V2.8.

  • S'il y a trop de variables système enregistrées, il peut y avoir des temps de chargement longs pour l'exécution de la tâche.

  • Une utilisation excessive des commandes TP_LOG ou SET dans les boucles peut entraîner une surcharge du processeur.
