Surveillance esclave

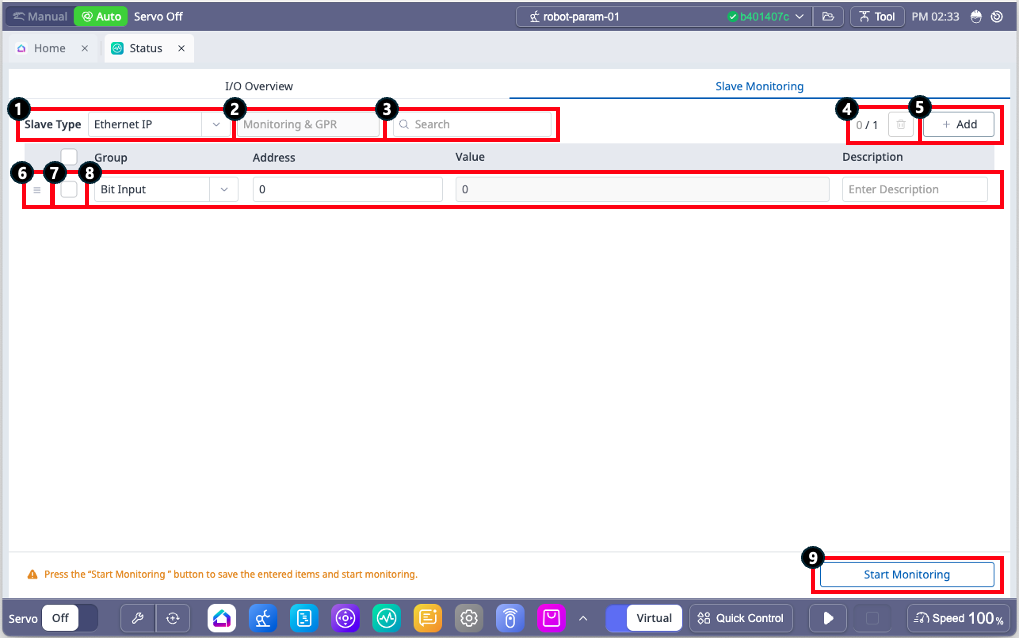

Disposition de l'écran de surveillance esclave

	Éléments	Description
1	Type d'esclave	Modifiez la méthode de communication pour la surveillance. Vous pouvez en sélectionner un parmi Modbus, Ethernet IP ou Profinet.
2	Type d'adaptateur Ethernet	Vérifiez le type d'adaptateur de l'adresse IP Ethernet actuellement configurée. Cet élément s'affiche uniquement lorsque le type d'esclave est défini sur IP Ethernet. Le réglage peut être configuré dans le menu API du module de réglage.
3	Rechercher	Données de registre de recherche surveillées. La valeur et la description contenant la valeur saisie seront les cibles de recherche.
4	Supprimer les données de surveillance	Supprimer les données avec les cases à cocher activées. Le nombre à gauche affiche le nombre de données actuellement sélectionnées et le nombre total de données.
5	Ajouter des données de surveillance	Ajouter des données de surveillance. Jusqu'à 1 000 entrées peuvent être ajoutées.
6	Réorganiser	Un bouton pour modifier l'ordre des données. Maintenez le bouton enfoncé et faites-le glisser pour réorganiser l'ordre des données.
7	Case à cocher	Sélectionnez les données à supprimer.
8	Réglage des données	Configurez le groupe, l'adresse, la description et la méthode d'affichage des données de surveillance. Pour Modbus Groupe : Sélectionnez s'il s'agit d'un Holding Register ou d'un Coil. Adresse : Saisissez l'adresse GPR à surveiller. Valeur : Choisissez le type de sortie de la valeur surveillée et vérifiez-le. Description : Ajoutez une description aux données de surveillance qui ont été ajoutées. Pour Ethernet IP et Profinet Groupe : Sélectionnez le groupe GPR. Pour Ethernet IP, le mode sélectionnable change en fonction du type d'adaptateur défini dans le mode API dans le module de configuration. Pour Profinet, le menu est fixe en fonction de Monitoring & GPR. Adresse : Saisissez l'adresse GPR pour la surveillance. Valeur : Vérifier les valeurs de surveillance. Description : Ajoutez une description aux données de surveillance qui ont été ajoutées.
9	Démarrer/arrêter la surveillance	Ce bouton permet de démarrer ou d'arrêter le processus de surveillance. Lorsque la surveillance démarre, tous les champs, à l'exception du type d'esclave, de la zone de recherche et de la Description, sont désactivés. La surveillance se termine si vous cliquez sur le bouton arrêter la surveillance, si vous accédez à la vue d'ensemble des E/S ou si le module d'état est fermé. La surveillance ne peut pas démarrer s'il n'existe pas de données de surveillance pour un type d'esclave ou si des données non valides existent en raison de changements dans le type d'adaptateur de l'adresse IP Ethernet.
