E/S du contrôleur

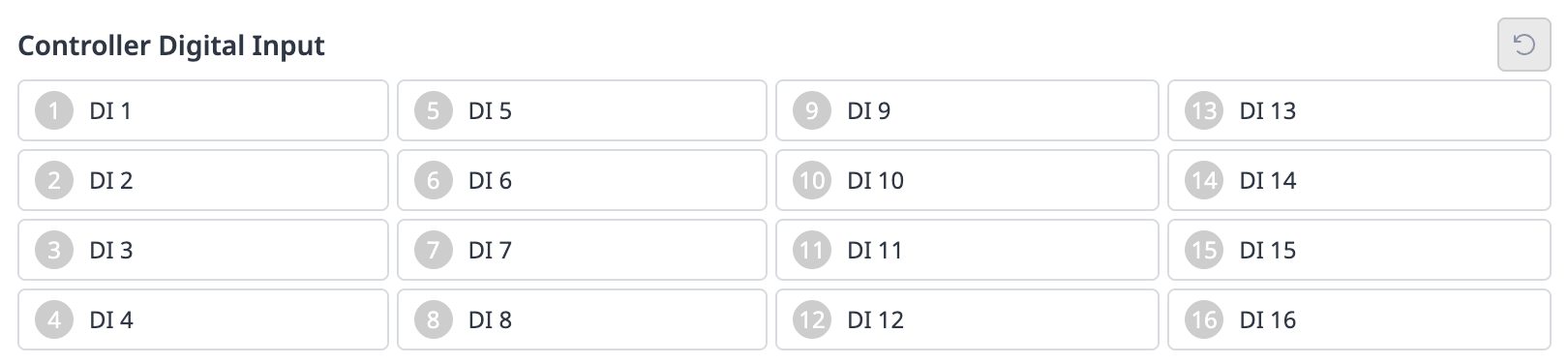

Entrée numérique du contrôleur
Vérifiez le numéro de port du périphérique connecté au contrôleur.
Les informations suivantes s'affichent en fonction de l'état d'entrée numérique du numéro correspondant.
Si le signal numérique est un signal élevé, l'icône s'affiche en vert clair.
Si le signal numérique est un signal faible, l'icône s'affiche en gris.
Remarque
Il en va de même lorsque l'entrée numérique est définie comme entrée de sécurité, l'icône s'affiche en bleu lorsque le signal numérique est élevé et en gris lorsqu'il est faible.
Entrée de sécurité
Vérifiez le numéro de port du périphérique connecté au contrôleur.
Les informations suivantes s'affichent en fonction de l'état d'entrée numérique du numéro correspondant.
Si le signal numérique est un signal élevé, l'icône s'affiche en vert clair.
Si le signal numérique est un signal faible, l'icône s'affiche en gris.
Sortie numérique du contrôleur
Vérifiez le numéro de port du périphérique connecté au contrôleur ou à la bride.
Appuyez sur l'icône marche/arrêt correspondant au numéro de port pour activer ou désactiver la sortie numérique.
Lorsque vous appuyez sur l'icône Marche, l'icône passe au vert clair et le port correspondant est activé.
Lorsque vous appuyez sur l'icônearrêt, l'icône devient grise et le port correspondant est désactivé.
Entrée analogique du contrôleur
Appuyez sur la liste déroulante de l'entrée analogique du contrôleur pour sélectionner l'élément à vérifier.
Vérifiez les informations d'entrée analogique de l'élément sélectionné affichées à l'écran.
Remarque
La valeur d'entrée analogique ne peut pas définir la valeur d'entrée dans la fenêtre d'état.
Sortie analogique du contrôleur
Vérifiez les informations d'entrée analogique affichées à l'écran en fonction de l'élément sélectionné.
Les informations de sortie analogique de l'élément sélectionné s'affichent sur le côté droit de la liste déroulante.
La valeur par défaut pour le type de signal de sortie analogique est tension.
Modifiez la valeur de sortie analogique.
