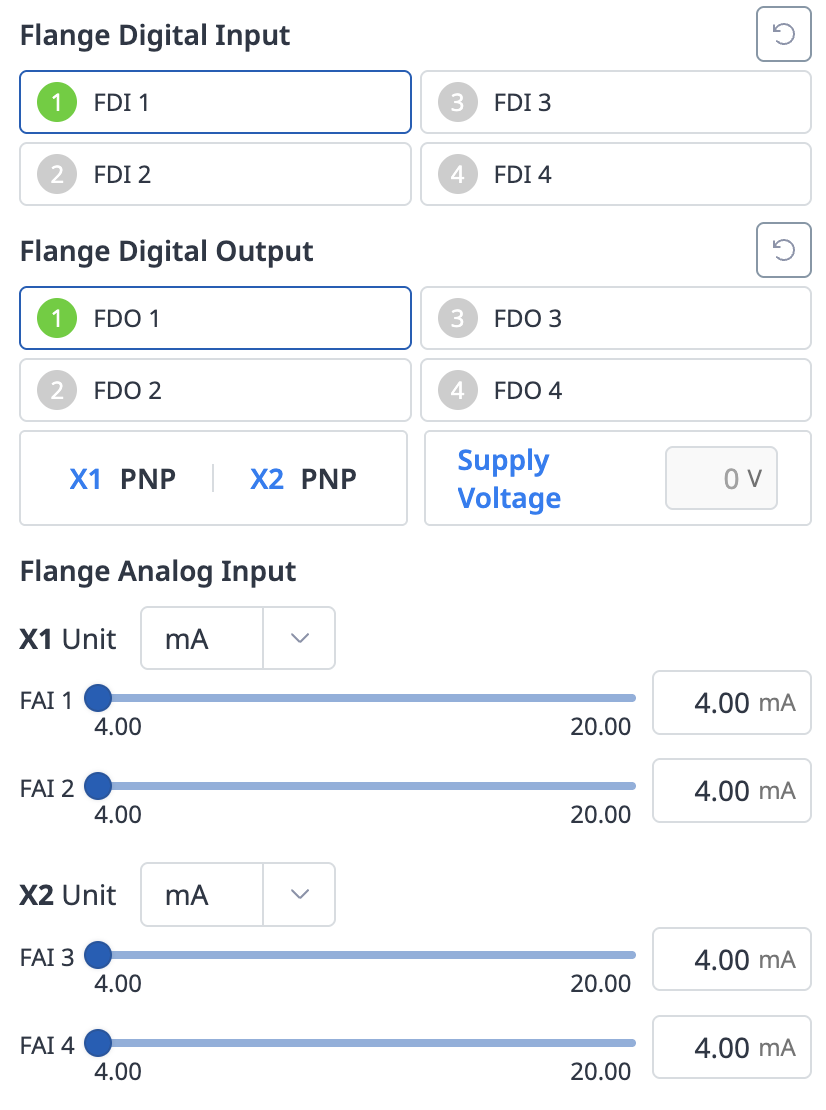

Paramétrage du port E/S de la bride

Entrée numérique de bride

1. Vérifiez le numéro de port du périphérique connecté à la bride.

2. Les informations suivantes s'affichent en fonction de l'état d'entrée numérique du numéro correspondant.

   • Si le signal numérique est un signal élevé, l'icône s'affiche en vert clair.

   • Si le signal numérique est un signal faible, l'icône s'affiche en gris.

Remarque

Si le signal numérique est élevé, même lorsque l'entrée numérique est définie comme entrée de sécurité, l'icône est affichée en bleu, et si elle est faible, elle est affichée en gris.

Sortie numérique de bride

1. Vérifiez le numéro de port du périphérique connecté à la bride.

2. Appuyez sur l'icône Marche/arrêt correspondant au numéro de port pour activer ou désactiver la sortie numérique.

   • Lorsque vous appuyez sur l'icône Marche, l'icône passe au vert clair et le port correspondant est activé.

   • Lorsque vous appuyez sur l'icônearrêt, l'icône devient grise et le port correspondant est désactivé.

Entrée analogique de bride

1. Appuyez sur la liste déroulante de l'entrée analogique de bride du contrôleur pour sélectionner l'élément à vérifier.

2. Vérifiez les informations d'entrée analogique de bride de l'élément sélectionné affichées à l'écran.

Remarque

La valeur d'entrée analogique de bride ne peut pas définir la valeur d'entrée dans la fenêtre d'état.
