Connectez le câble au contrôleur

OBLIGATOIRE FACILE 1 MIN

Connectez la poignée de commande d'apprentissage et le câble du robot au contrôleur.

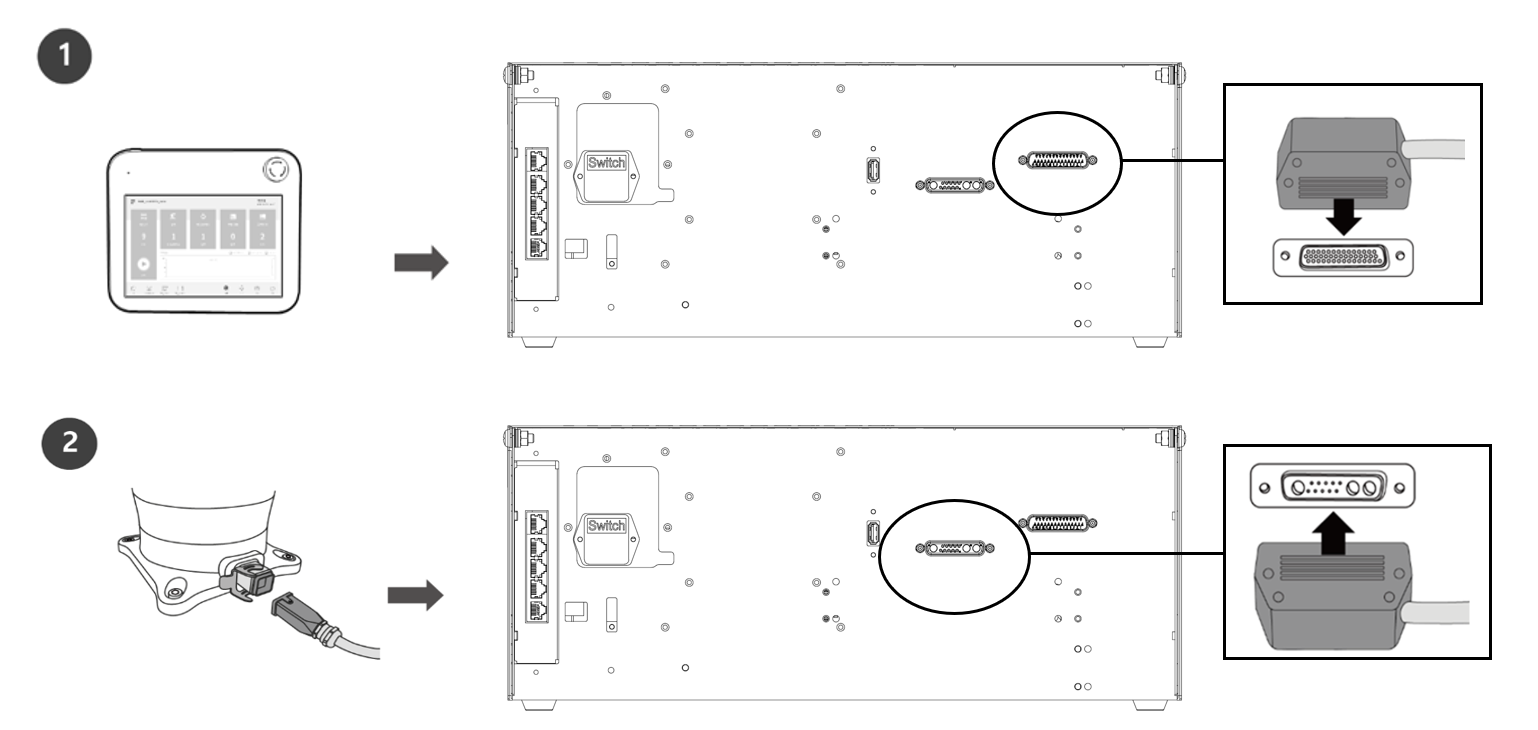

1. Pousser le câble de la poignée de commande d'apprentissage dans le connecteur du contrôleur correspondant jusqu'à ce qu'un clic se fasse entendre. Cela empêchera le câble de se desserrer.
2. Poussez l’extrémité opposée du câble du robot dans le connecteur du contrôleur correspondant jusqu’à ce qu’un clic se fasse entendre pour éviter que le câble ne se desserre.

Attention

• Assurez-vous que les broches de l'extrémité du câble ne sont pas endommagées ou tordues avant de brancher le câble.
• Si le bruit généré par les ondes électromagnétiques cause des problèmes, il est nécessaire d'installer un noyau de ferrite pour assurer un fonctionnement normal. Pour plus d'informations sur l'emplacement d'installation du noyau de ferrite, reportez-vous aux documents suivants :
  • Connexion du manipulateur au contrôleur

  • Connecter le contrôleur à la télécommande d'apprentissage
