Visión General de Límite de Espacio y Forma de Zonas

Cómo establecer la forma del límite de espacio/zona es la siguiente.

Elemento		Descripción

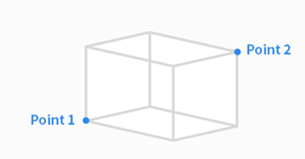

Cuboide		La forma del límite de espacio/zona se crea como un cuboide. Introduzca el punto final inferior (Punto 1) y el punto final superior (Punto 2) del cuboide y toque el botón Guardar pose.
Cuboide inclinado		La forma del límite de espacio /zona se crea como un cuboide inclinado. Introduzca el punto de referencia (punto 1),punto final del eje X (punto 2), puntofinal del eje Y. (punto 3), Yel punto final del eje z (punto 4)del cuboide inclinado y toque el botón Guardar posición. 3 líneas (Punto 1-Point2, Punto 1-Punto 3, Punto 1-Punto 4) deben cruzarse entre sí en un ángulo recto. (una desviación de +/- 5 grados es aceptable) Si utiliza funciones de movimiento restringido como Restricción de plano y Restricción de eje en Cockpit utilizando el Punto 1 como punto de referencia, los puntos para el punto 2, punto 3,y el punto 4se encuentran más fácilmente.

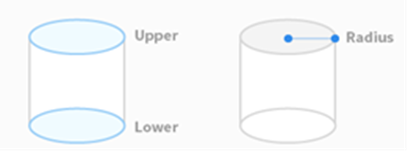

Cilindro		La forma del límite de espacio/zona se crea como un cilindro. Introduzca el punto a una distancia de radio, el punto del plano superior y el punto del plano inferior del cilindro, y toque el botón Guardar posición.

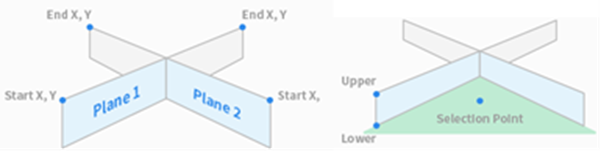

Cuadro multiplano		La forma del límite de espacio/zona se crea como un cuadro multiplano. Establezca la altura de la parte superior e inferior del cuadro de varios planos y pulse el botón Agregar posición para agregar un plano. Seleccione las coordenadas X e Y para establecer la dirección del plano y toque el botón Guardar posición. Se pueden configurar hasta seis planos. Establezca las coordenadas del punto en el área que desea establecer.

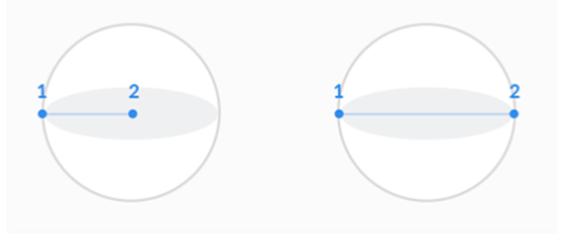

Esfera		La forma del límite de espacio/zona se crea como una esfera. Para configurar el radio, introduzca las posiciones del punto central y el punto final de la esfera y, para configurar el diámetro, introduzca dos puntos finales de la esfera y, a continuación, toque el botón Guardar posición.
