Configuración del puerto de E/S de brida

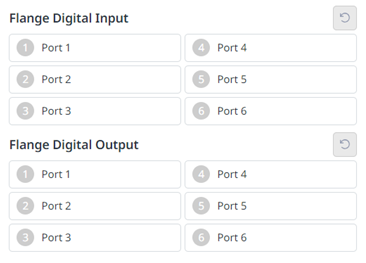

Entrada digital de brida

  1. Compruebe el número de puerto del dispositivo conectado a la brida.
  2. Se muestra lo siguiente en función del estado de entrada digital del número correspondiente.
    • Si la señal digital es alta, el icono se muestra en verde claro.
    • Si la señal digital es baja, el icono se muestra en gris.


Nota

  • Si la señal digital es alta incluso cuando la entrada digital está configurada como entrada de seguridad, el icono se muestra en azul y, si es baja, se muestra en gris.

Salida digital de brida

  1. Compruebe el número de puerto del dispositivo conectado a la brida.
  2. Pulse el icono de encendido/apagado correspondiente al número de puerto para activar o desactivar la salida digital.
    • Cuando se pulsa el icono de encendido, el icono cambia a verde claro y el puerto correspondiente está activado.
    • Cuando se pulsa el icono de apagado, el icono cambia a verde claro y el puerto correspondiente se desactiva.
