Suministro de energía a la controlador

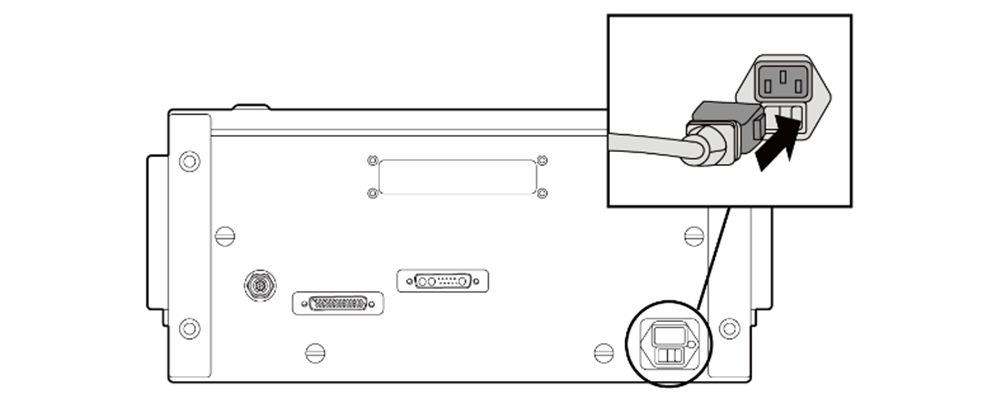

Para suministrar energía a la controlador, conecte el cable de alimentación de la controlador a una toma de corriente IEC estándar.

  • Use un cable con un enchufe de alimentación estándar que coincida con la toma de corriente del país de uso.
  • Empuje el enchufe completamente en el conector de la controlador correspondiente para evitar que el cable se afloje. Conecte un enchufe IEC C14 estándar y el cable IEC C13 correspondiente (consulte a continuación) a la controlador.


Advertencia

  • Después de conectar el cable de alimentación, asegúrese de que el robot ha establecido una conexión a tierra adecuada (conexión a tierra electrónica). Establezca una conexión a tierra común para todos los equipos del sistema con un perno no utilizado con el símbolo de conexión a tierra dentro de la controlador. El conductor de tierra debe cumplir con la clasificación de corriente máxima del sistema.
  • Proteja la potencia de entrada de la controlador con un disyuntor automático.
  • No modifique ni extienda el cable de power. Puede causar un incendio o una falla en la controlador.
  • Asegúrese de que los cables estén correctamente conectados antes de suministrar energía a la controlador. Siempre use el cable original incluido en el paquete del producto.

Nota

  • Al configurar el sistema, se recomienda instalar un interruptor de alimentación que pueda apagar todos los dispositivos del sistema a la vez.
  • La fuente de alimentación debe cumplir los requisitos mínimos, tales como conexión a tierra y disyuntores automáticos. Las especificaciones eléctricas son las siguientes: (Si seleccionó un controlador opcional, verifique las instrucciones en el apéndice)
  • Si el voltaje de entrada es inferior a 180V, el movimiento del robot puede verse limitado según la carga y la movilidad.

Parámetro

Especificación

Tensión de entrada

100 – 240 VAC

Fusible de alimentación de entrada (100 a 240 V)

15 A

Frecuencia de entrada

47 – 63 Hz
