Prueba de E/S del efector final

Para probar el estado de la operación del efector final conectado, siga el procedimiento que se indica a continuación.

1. Seleccione el efector final para probar y toque el botón Editar.

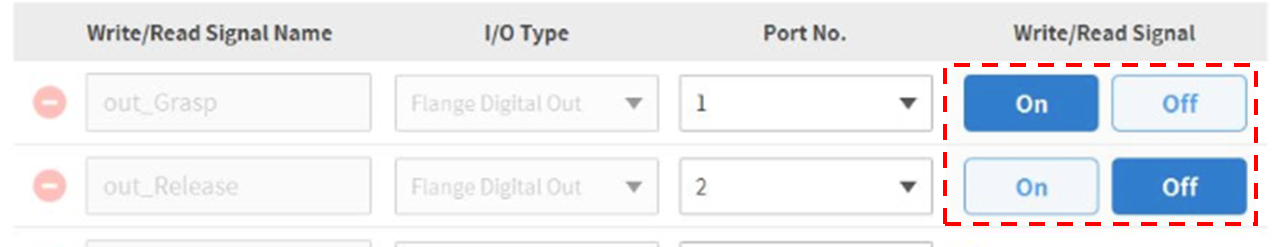

2. Toque el botón de Encendido/Apagado de la Señal para probar la señal de salida.

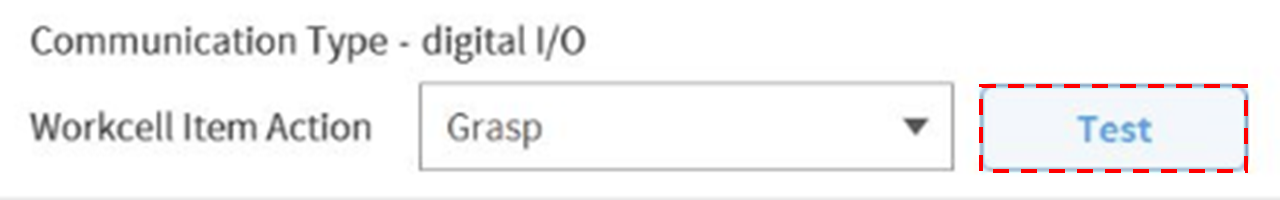

3.   Seleccione una función entre las acciones de elemento de la celda de trabajo y toque el botón Probar para comprobar la función del efector final.






4. Controle si el efector final que recibe la señal de salida opera normalmente.

Nota

Si la señal de entrada se introduce correctamente, se enciende un indicador verde.
