Pantalla de estado

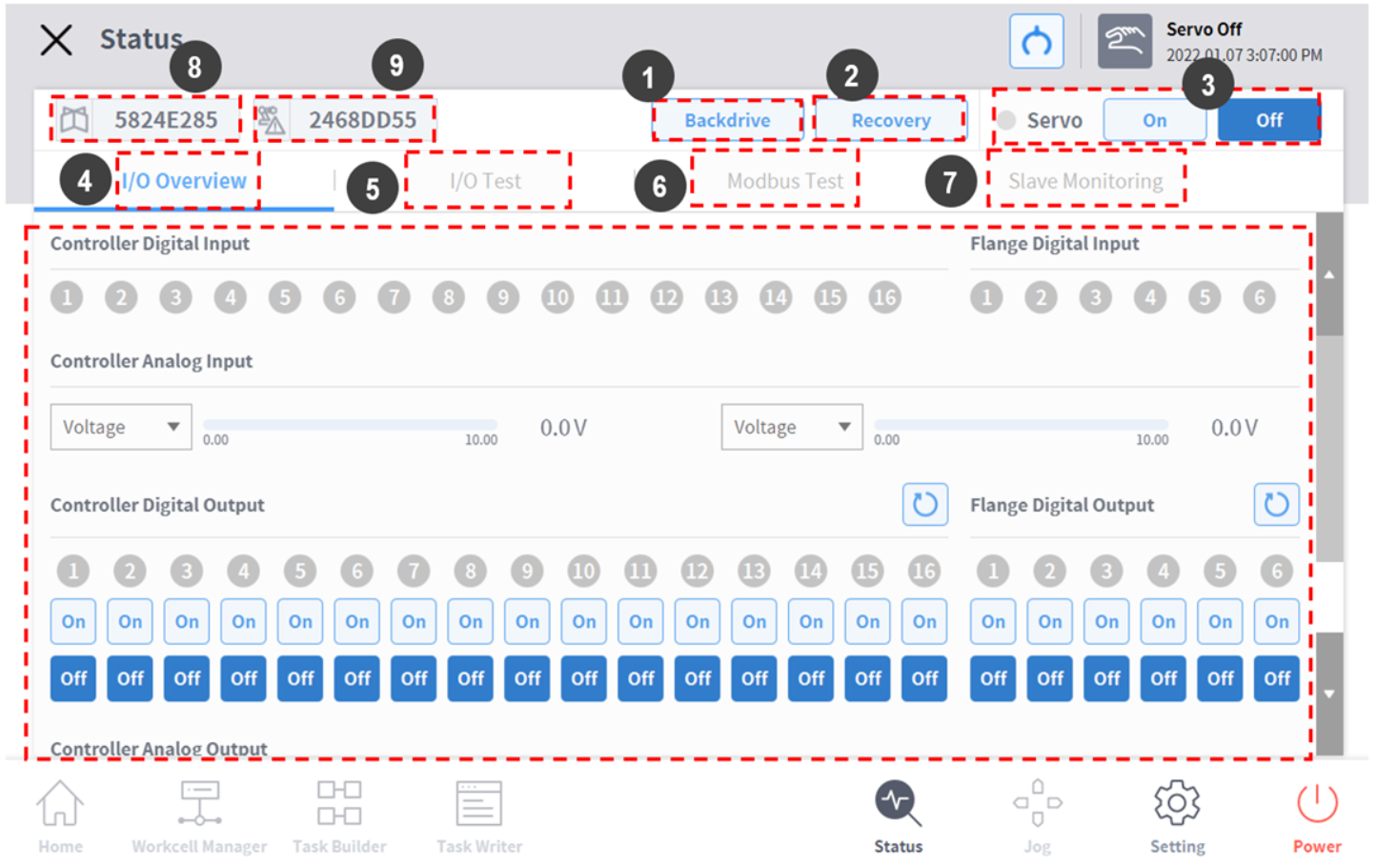

Para verificar o probar la información de E/S, toque el botón "Estado" en el menú principal.

La ventana Estado le permite verificar la información de E/S de los dispositivos conectados a la caja de control y la brida, y se pueden ejecutar el modo Retroceso y la función Recuperación de seguridad.

La ventana Estado es una ventana emergente, de modo que es posible tocar el botón Estado en la pantalla Home, Task Builder o Task Writer incluso durante el modo automático para verificar la información de E/S. La prueba de salida no se puede realizar durante el modo automático.

N.º

Elemento

Descripción

1

Backdrive

Si el robot se detiene debido a una anomalía durante el funcionamiento, el usuario puede cortar la alimentación a cada junta y mover la junta a la posición deseada para recuperar el estado de operación normal.

2

Safety Recovery

Configura el ángulo y la posición del robot cuando se configura el robot en el modo de recuperación del software y en el modo de embalaje.

3

Servo On

Abastece la fuerza motriz que mueve cada articulación del robot.

4

I/O

Administra los estados de E/S digitales y analógicas de la caja de control y la brida.

5

I/O Test

Controla y prueba los dispositivos digitales y analógicos de E/S de la caja de control y de la brida por tarea.

6

Modbus Test

Prueba las señales del dispositivo de Modbus.

7Slave MonitoringSupervisa todas las funciones de esclavo proporcionadas por Industrial Ethernet Slave (PROFINET, EtherNet/IP, Modbus)

8

Job Space

Status Value

Muestra el cifrado de todos los datos del espacio de trabajo registrados para verificar si se modificó la configuración del espacio de trabajo.

9

Safety Setup

Status Value

Muestra el cifrado de todos los datos de seguridad registrados para verificar si se modificó la configuración del espacio de seguridad.
