Configuración del terminal de alimentación de E/S digital (TBPWR)

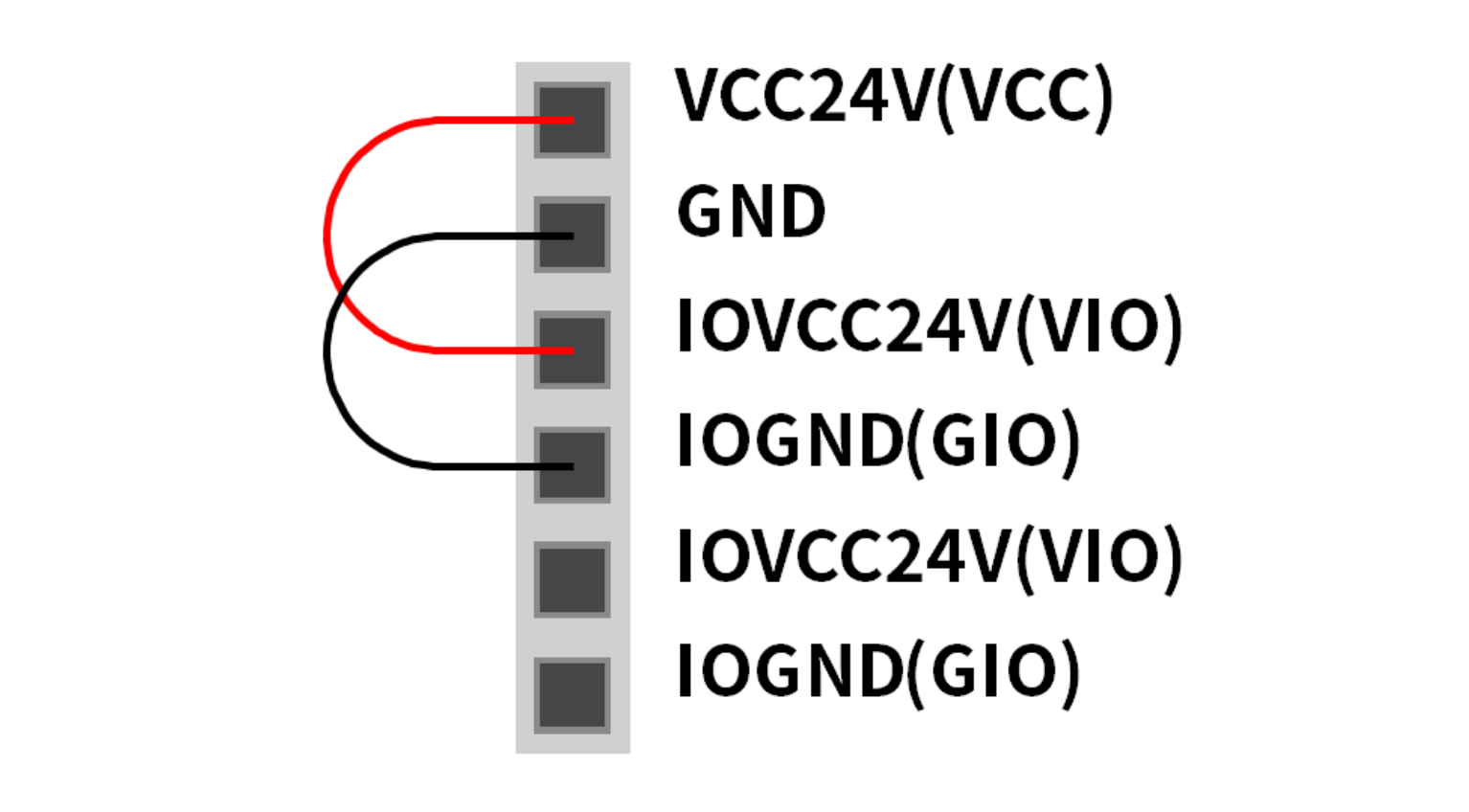

VIO y GIO son terminales de alimentación usados para la E/S digital del safety controller ubicado en la parte frontal de la controlador, y están separados de 24 V CC y GND, que suministran SMPS dentro de la controlador. Si se usa una corriente de 2 A o menos para la E/S digital configurable, y el dispositivo de E/S y la controlador conectados no tienen aislamiento, se puede usar el suministro de energía interno de la controlador como alimentación de E/S, como se muestra en el gráfico a continuación. (configuración predeterminada de fábrica)

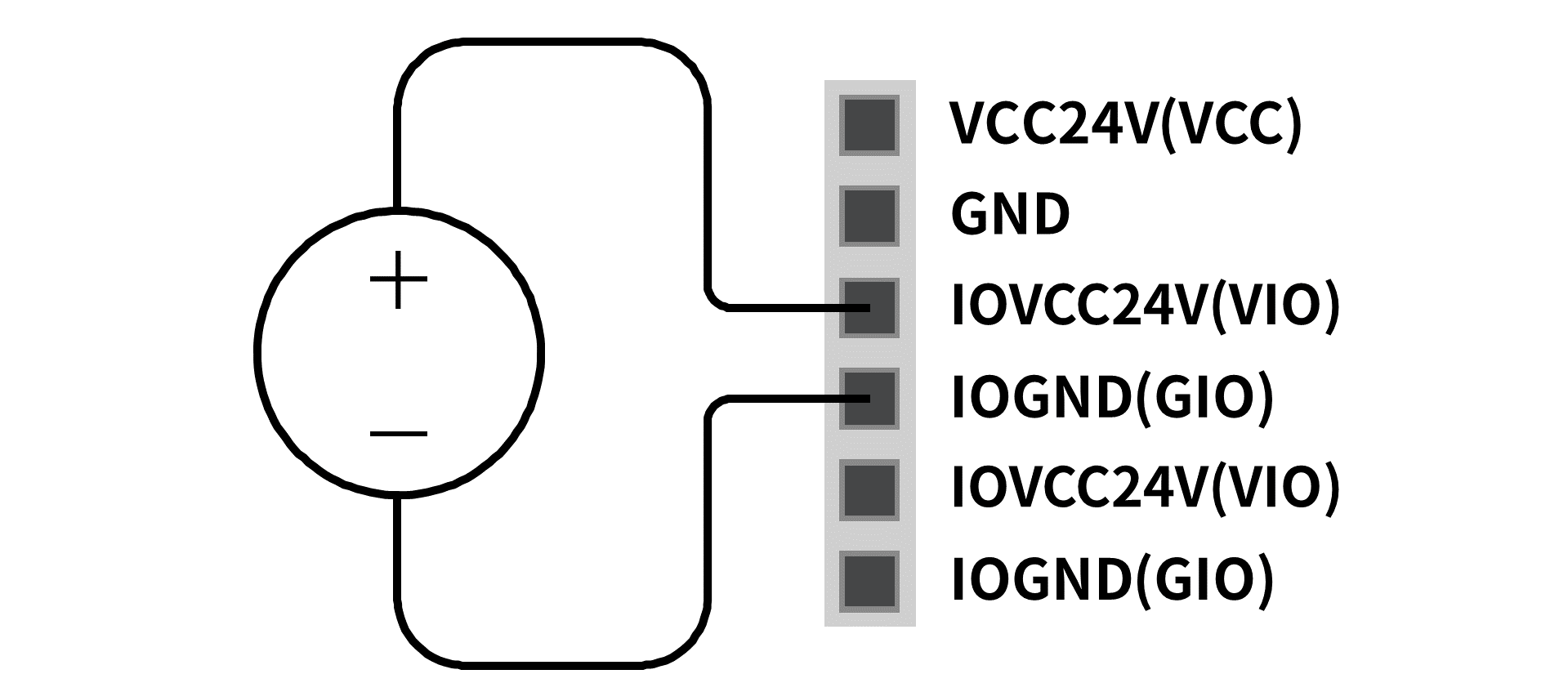

Si se requiere una corriente mayor de 2 A, separe el VCC y GND. Será necesario conectar una fuente de alimentación externa separada (24 V) utilizando los terminales VIO y GIO.

Cuando se suministra energía a VIO, el LED IOPW (green) arriba del TBPWR se enciende.

Achtung

  • Asegúrese de apagar la fuente de alimentación externa (SMPS) cuando apague la controlador.

Nota

  • Si una corriente mayor a 2 A se conecta a VCC y GND de TBPWR, se produce un corto en el fusible frente a la salida de potencia del terminal para garantizar la seguridad del sistema interno de la controlador conectado al mismo SMPS.
  • Si se requiere una corriente superior a 2 A para la E/S digital configurable, asegúrese de conectar una fuente de alimentación externa (24 V) a VIO y GIO.
