Conexión del manipulador y la controlador

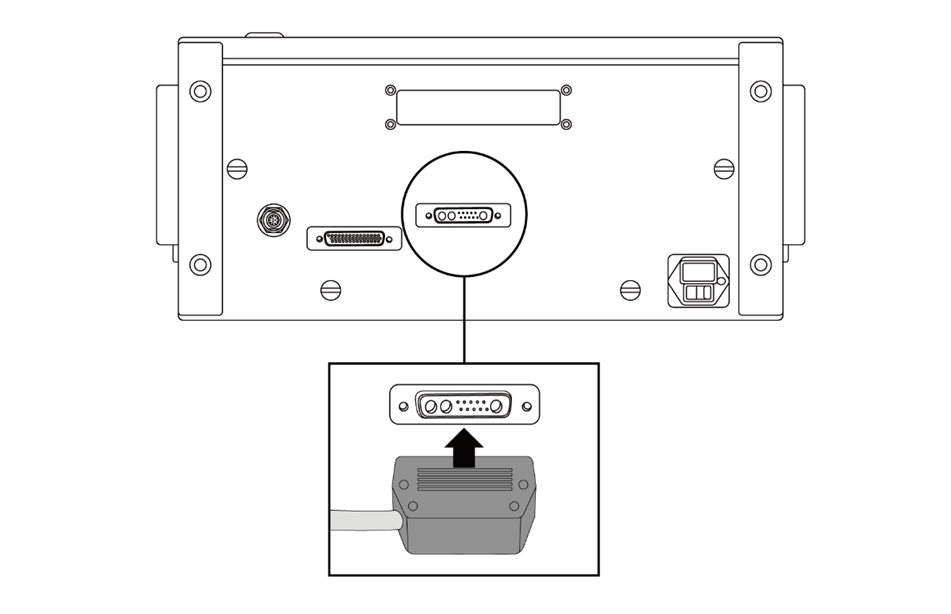

Conecte el cable del robot al controlador
Empuje el cable del manipulator conectado al robot en el conector de la controlador correspondiente hasta que escuche un clic para evitar que el cable se suelte.
Precaución
- No desconecte el cable del manipulador o la Controlador con el robot encendido. El robot se puede dañar.
- No modifique ni extienda el cable del manipulador.
- Cuando instale la controlador en el piso, asegúrese de que quede al menos 50 mm de espacio a cada lado para permitir la ventilación.
- Antes de encender la controlador, asegúrese de que todas las conexiones estén correctas.
Nota
- Al configurar el sistema, se recomienda instalar un amortiguador de ruido para evitar sus efectos nocivos y el mal funcionamiento del sistema.

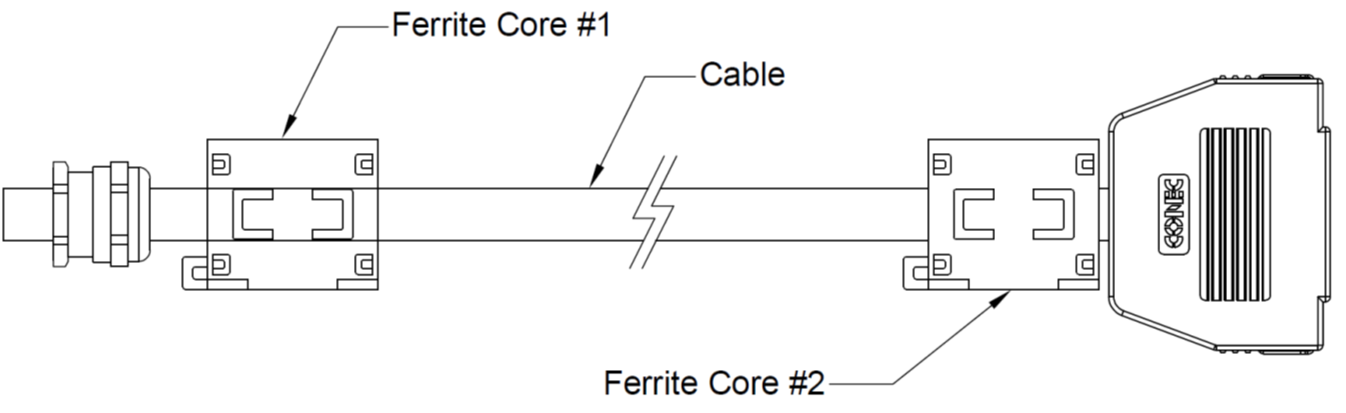

- Si se ve afectado por el ruido generado por las ondas electromagnéticas, se recomienda instalar núcleos de ferrita en cada extremo del cable del manipulador para garantizar un funcionamiento normal. La ubicación de la instalación es la siguiente:
