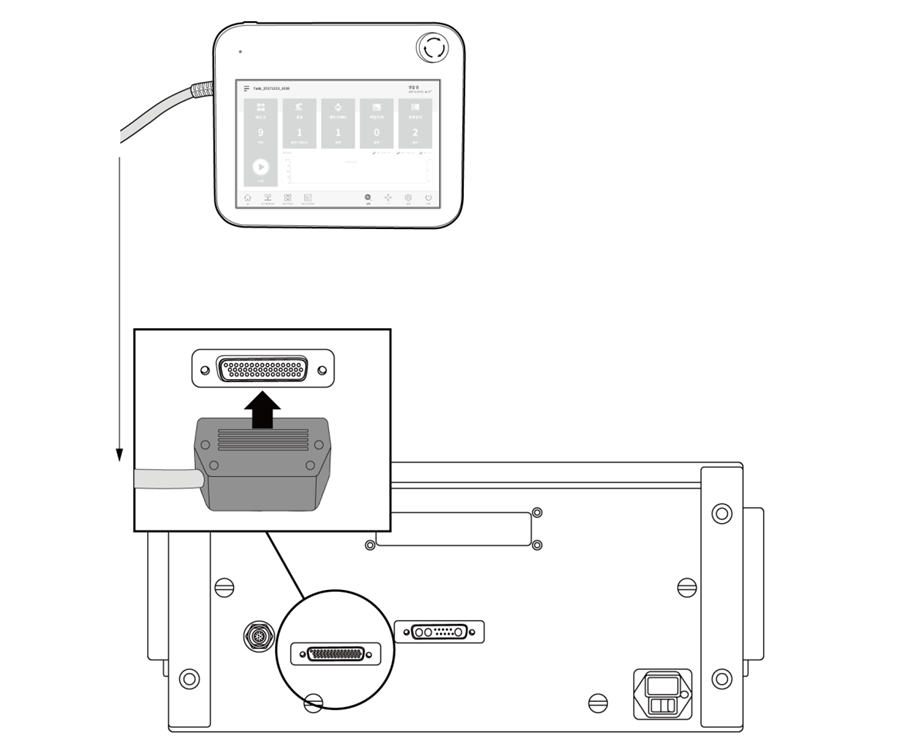

Conexión de la Controlador y el Teach Pendant
Precaución
- Asegúrese de que los pines del extremo del cable no estén dañados o doblados antes de conectar el cable.
- Si el teach pendant se usa colgado en una pared o en la controlador, tenga cuidado de no tropezar con los cables de conexión.
- Tenga cuidado de no dejar que la controlador, teach pendant o el cable entren en contacto con agua.
- No instale la controlador y teach pendant en un ambiente polvoriento o húmedo.
- La controlador y el teach pendant nunca deben exponerse a un entorno polvoriento que supere una clasificación IP20. Tenga especial cuidado en entornos con polvo conductor.
Nota
- Al configurar el sistema, se recomienda instalar un amortiguador de ruido para evitar sus efectos nocivos y el mal funcionamiento del sistema.

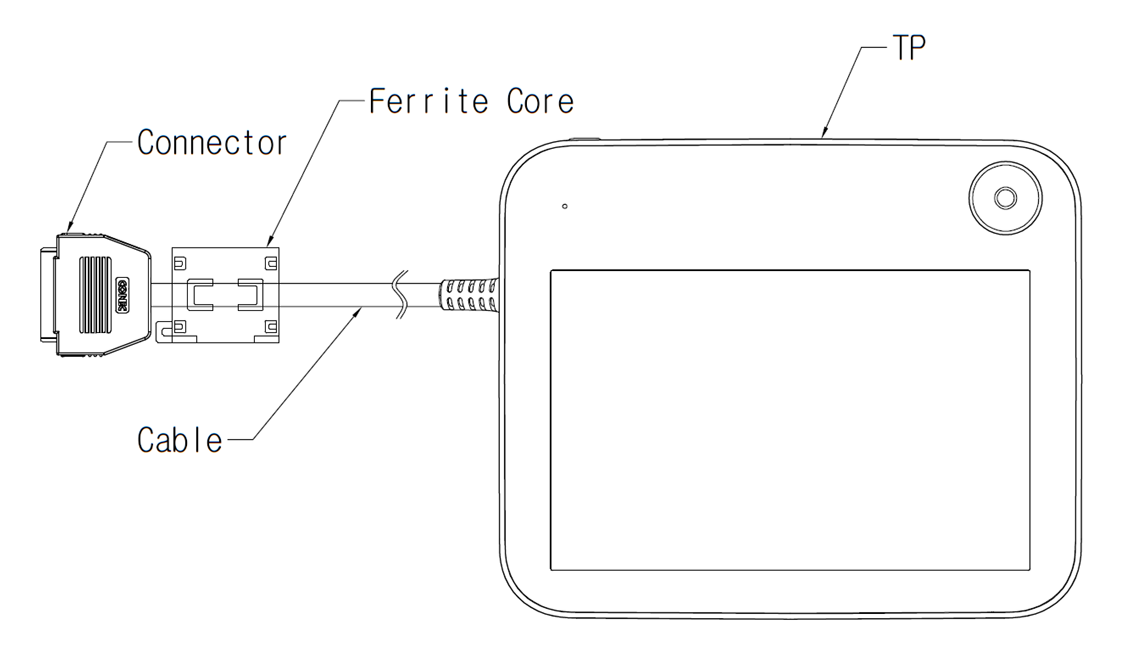

- Si se ve afectado por el ruido generado por las ondas electromagnéticas, se recomienda instalar núcleos de ferrita en la parte de conexión del cable del teach pendant para garantizar un funcionamiento normal. La ubicación de la instalación es la siguiente:
