Conexión de la controlador y el Smart Pendant

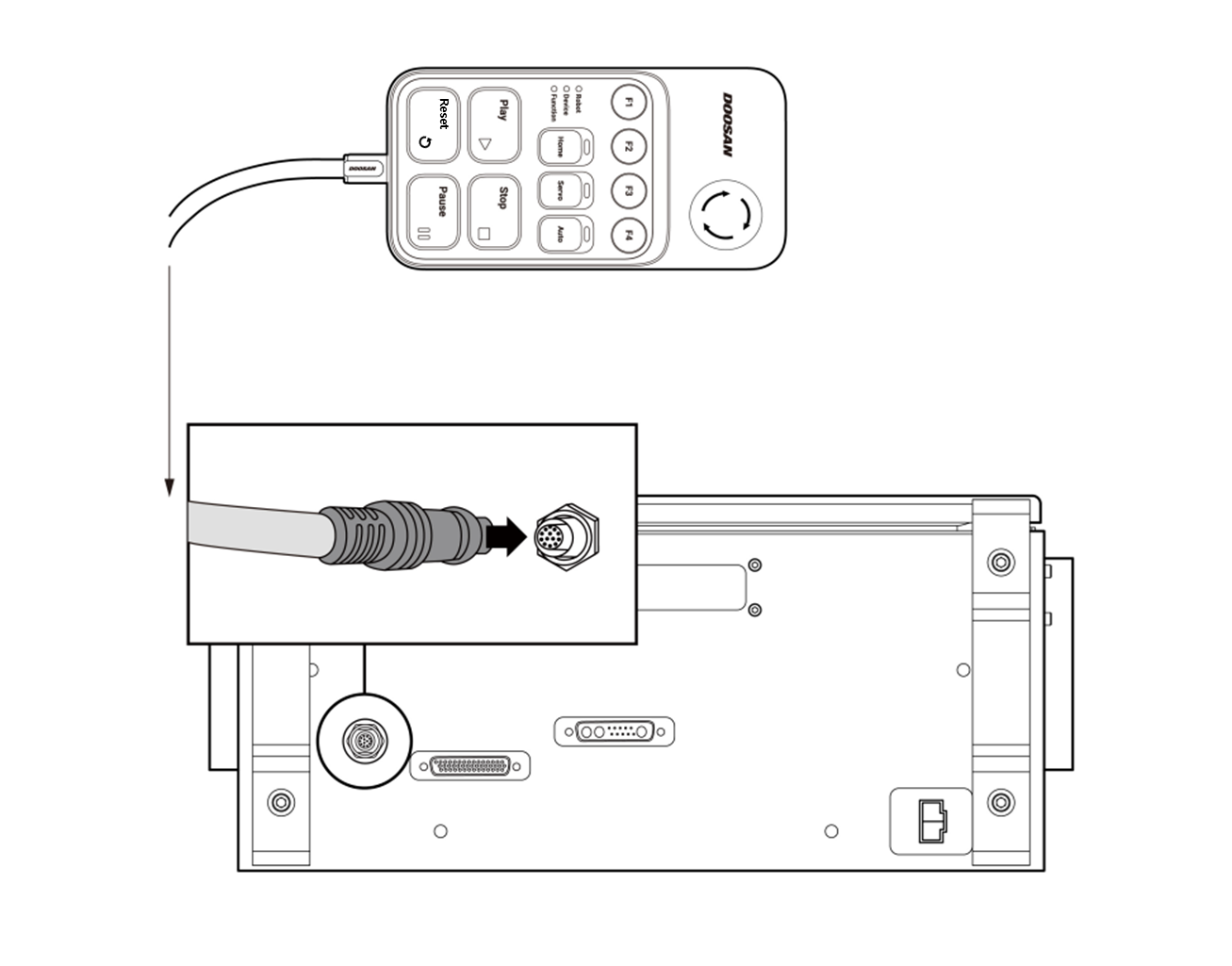

Conecte el cable del smart pendant al conector de la controlador correspondiente y gire un tornillo de bloqueo en el sentido de las agujas del reloj para evitar que el cable se suelte.

Advertencia

  • Si la configuración (Sección Interruptor de configuración del botón de parada de emergencia) del interruptor de configuración del botón de parada de emergencia es diferente de la configuración real, el botón de parada de emergencia puede fallar y causar lesiones al usuario en una situación de emergencia, por lo tanto, verifique la condición de configuración y el funcionamiento de el botón de parada de emergencia.

Precaución

  • Asegúrese de que los pines del extremo del cable no estén dañados o doblados antes de conectar el cable.
  • Si el smart pendant se usa colgado en una pared o en la controlador, tenga cuidado de no tropezar con los cables de conexión.
  • Tenga cuidado de no dejar que la controlador, smart pendant o el cable entren en contacto con agua.
  • No instale la controlador y smart pendant en un ambiente polvoriento o húmedo.
  • La controlador y el botón de parada de emergencia no deben exponerse a condiciones de polvo que excedan las clasificaciones IP20. Tenga especial cuidado en entornos que tienen polvo conductor.
  • Asegúrese de que la curvatura de los cables del smart pendant sea mayor que el radio de curvatura mínimo (120 mm).

Nota

  • Al configurar el sistema, se recomienda instalar un reductor de ruido para evitar la influencia del ruido entre los dispositivos y el mal funcionamiento del sistema.

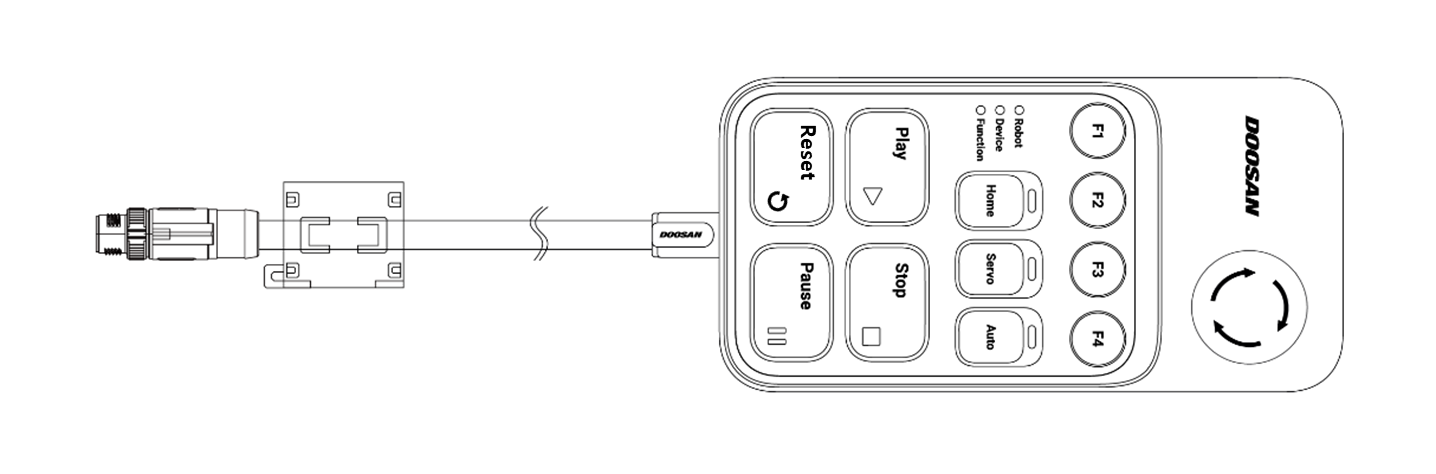

  • Si el ruido generado por las ondas electromagnéticas influye en el smart pendant, es necesario instalar un núcleo de ferrita para garantizar un funcionamiento normal. La ubicación de la instalación es la siguiente:
