Conexión del manipulador y la controlador

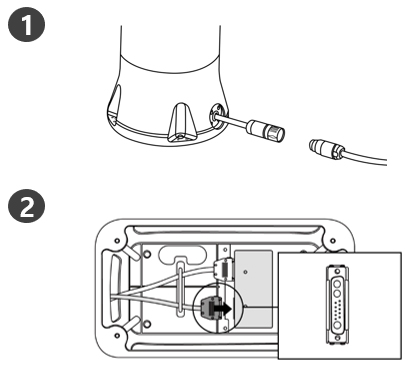

| Descripción | |
|---|---|
| 1 | Colocación de un anillo de seguridad después de conectar el cable de conexión del manipulador
|
| 2 | Conexión del extremo opuesto del cable de conexión al controlador
|
Precaución
- No desconecte el cable del manipulador o la Controlador con el robot encendido. El robot se puede dañar.
- No modifique ni extienda el cable del manipulador.
- Cuando instale la controlador en el piso, asegúrese de que quede al menos 50 mm de espacio a cada lado para permitir la ventilación.
- Antes de encender la controlador, asegúrese de que todas las conexiones estén correctas.
Nota
- Al configurar el sistema, se recomienda instalar un amortiguador de ruido para evitar sus efectos nocivos y el mal funcionamiento del sistema.

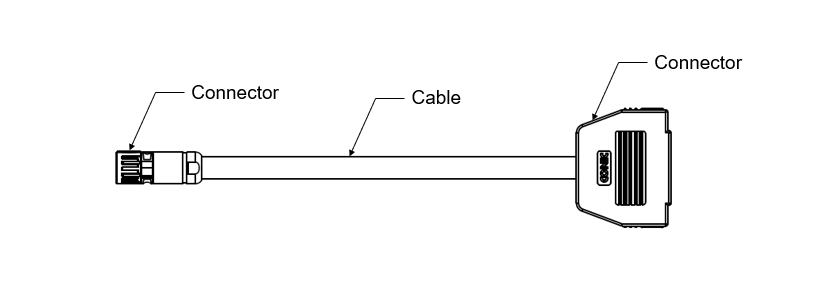

- Si se ve afectado por el ruido generado por las ondas electromagnéticas, se recomienda instalar núcleos de ferrita en cada extremo del cable del manipulador para garantizar un funcionamiento normal. La ubicación de la instalación es la siguiente:
