Configuración de E/S de brida

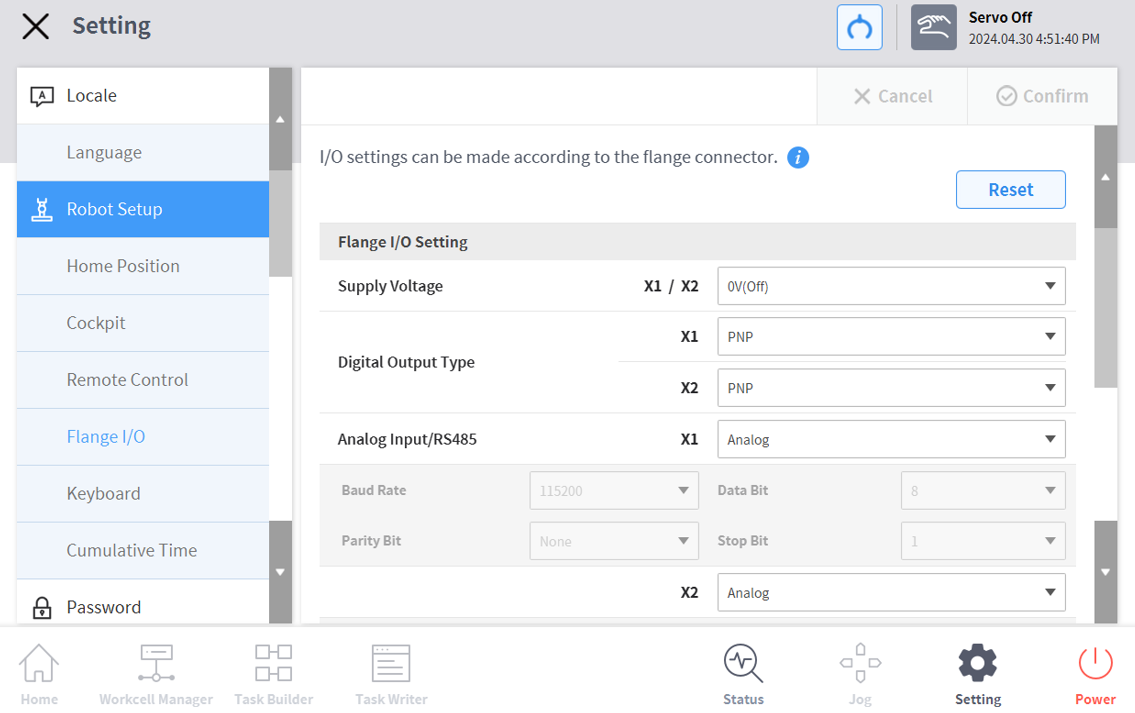

1. En el área del menú Configuración, seleccione el menú E/S de brida en Configuración del robot (solo visible cuando se conecta una nueva brida)
   • La información configurada actualmente aparece en la ventana Administración de configuración.

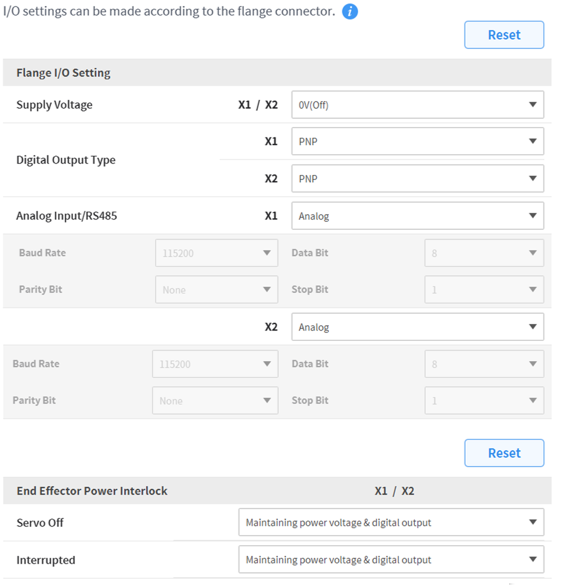

2. Cambiar opciones en la configuración de E/S de brida (X1/X2)
   • Voltaje de suministro
     • Función de fuente de alimentación de 0V/12V/24V
   • Tipo de salida digital
     • PNP/NPN
   • Entrada analógica/RS485
     • Utilice puertos X1/X2 como entrada analógica o RS485
     • Al seleccionar RS485, configure la velocidad en baudios, el bit de datos, el bit de paridad y el bit de parada.
3. Cambiar opciones para el bloqueo de energía del efector final
   • Servo apagado
     • Mantenimiento del voltaje de alimentación y salida digital
     • Cambie el voltaje de alimentación y la salida digital a 0 V y vuelva al último estado cuando Servo esté encendido.
   • interrumpido
     • Mantenimiento del voltaje de alimentación y salida digital
     • Cambie el voltaje de alimentación y la salida digital a 0 V y vuelva al último estado cuando se reinicie.
4. Cuando termine, presione el botón Aceptar.
   • La configuración de su entorno para utilizar E/S bridadas ya está completa.

알아두기

• La serie A solo muestra X1.

×
