Forma de zona y límite de espacio
Las formas de Límite de espacio / Zona se establecen de acuerdo a lo siguiente:
Elemento | Descripción | |
---|---|---|

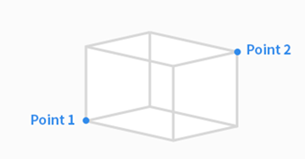

Cuboid | La forma de Límite de espacio / Zona se establece como cuboide.
![]() | |

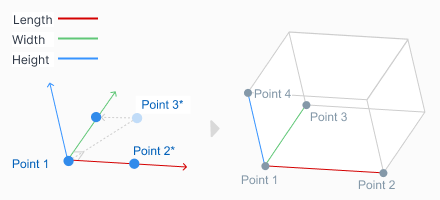

Tilted Cuboid | La forma de Límite de espacio / Zona se establece como cuboide inclinado. Ajuste por 4 puntos
![]() Ajuste por 3 Puntos y Altura Introduzca el punto de referencia (Punto 1), el punto en el eje x (Punto 2) y el punto en el plano xy (Punto 3). Una vez determinados el punto de referencia y las direcciones de los tres ejes, se puede especificar el tamaño del cuboide inclinado estableciendo el largo, el ancho y el alto. El cuboide inclinado se puede mover en paralelo (traslación paralela) estableciendo el desplazamiento x, y y z. ![]() | |

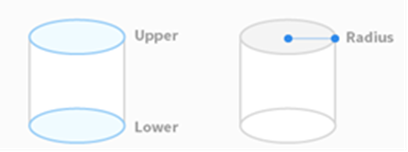

Cylinder | La forma de Límite de espacio / Zona se establece como cilíndrica.
![]() | |

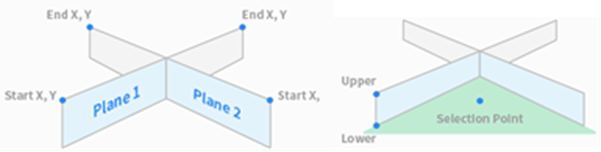

Multi-plane Box | La forma de Límite de espacio / Zona se establece como caja multiplano.
![]() | |

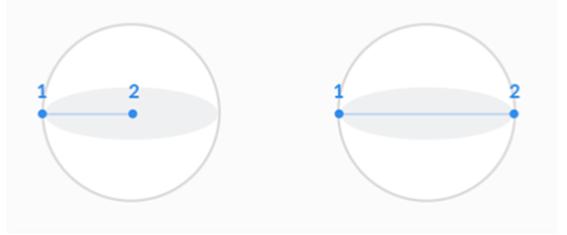

Sphere | La forma de Límite de espacio / Zona se establece como esfera.
![]() |
