Conecte el cable al controlador

OBLIGATORIO FÁCIL 1 MIN

Conecte la unidad de programación y el cable del robot al controlador.

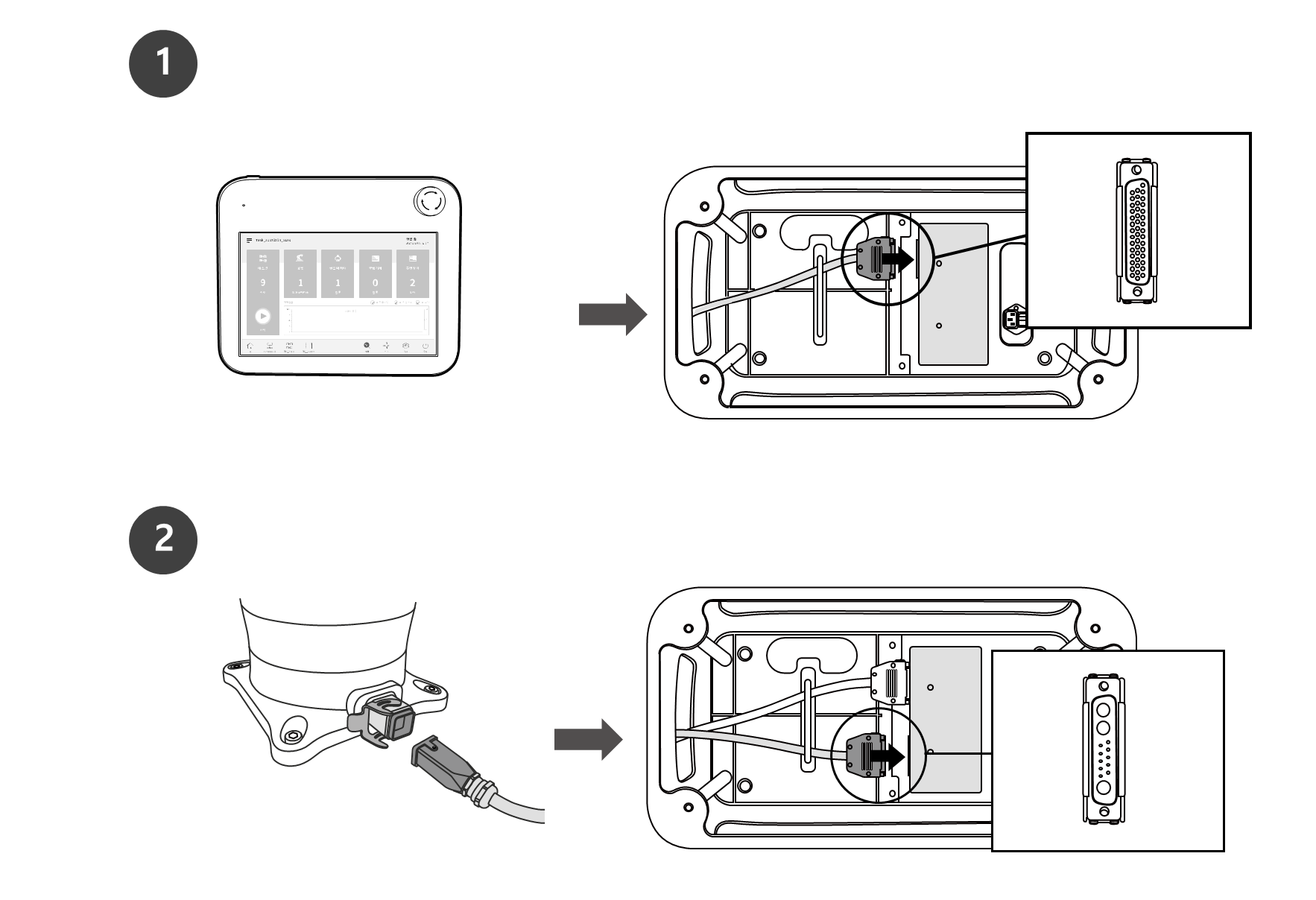

1. Empuje el cable de la unidad de programación en el conector del controlador correspondiente hasta que se oiga un clic. Esto evitará que el cable se afloje.
2. Empuje el extremo opuesto del cable del robot en el conector del controlador correspondiente hasta que se oiga un clic para evitar que el cable se afloje.

Precaución

• Asegúrese de que las patillas del extremo del cable no están dañadas ni dobladas antes de conectar el cable.
• Si el ruido generado por las ondas electromagnéticas causa problemas, es necesario instalar un núcleo de ferrita para garantizar un funcionamiento normal. Para obtener más información sobre la ubicación de la instalación del núcleo de ferrita, consulte los siguientes elementos:
  • Conexión del manipulador y la controlador

  • Conexión de la controlador y el Smart Pendant

  • Conexión de la Controlador y el Teach Pendant
