Controlador I/O

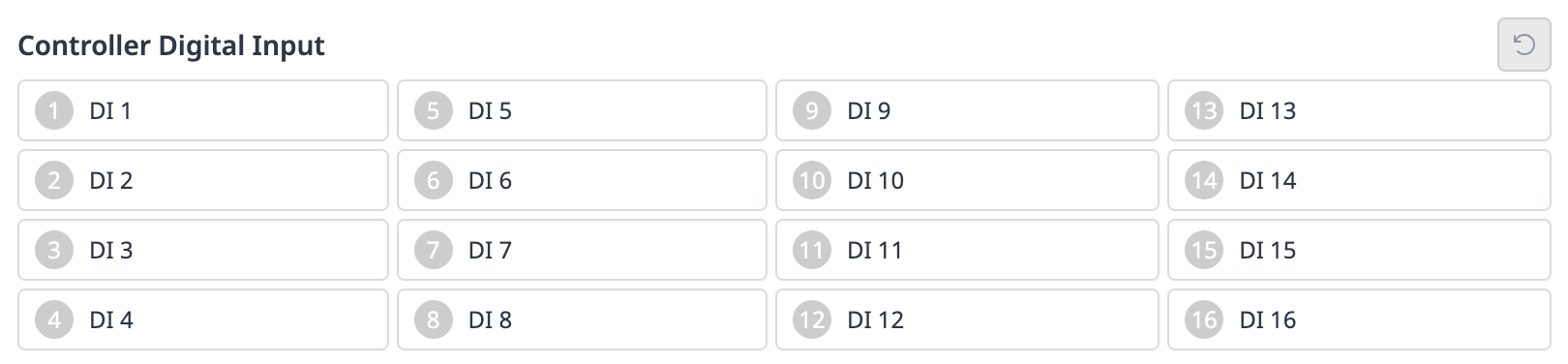

Entrada digital del controlador
Compruebe el número de puerto del dispositivo conectado al controlador.
Lo siguiente se muestra dependiendo del estado de entrada digital del número correspondiente.
Si la señal digital es una señal alta, el icono se muestra en verde claro.
Si la señal digital es una señal baja, el icono se muestra en gris.
Nota
Lo mismo ocurre cuando la entrada digital se establece como entrada de seguridad, el icono se muestra en azul cuando la señal digital es alta y en gris cuando es baja.
Entrada de seguridad
Compruebe el número de puerto del dispositivo conectado al controlador.
Lo siguiente se muestra dependiendo del estado de entrada digital del número correspondiente.
Si la señal digital es una señal alta, el icono se muestra en verde claro.
Si la señal digital es una señal baja, el icono se muestra en gris.
Salida digital del controlador
Compruebe el número de puerto del dispositivo conectado al controlador o brida.
Haga clic en el icono de encendido/apagado correspondiente al número de puerto para activar o desactivar la salida digital.
Cuando se presiona el icono ON, el icono cambia a verde claro y el puerto correspondiente está habilitado.
Cuando se presiona el icono OFF, el icono cambia a gris y el puerto correspondiente se deshabilita.
Entrada analógica del controlador
Haga clic en la lista desplegable en el Controller Analog Input para seleccionar el elemento a comprobar.
Compruebe la información de entrada analógica del elemento seleccionado que se muestra en la pantalla.
Nota
El valor de entrada analógica no puede establecer el valor de entrada en la ventana de estado.
Salida analógica del controlador
Haga clic en la lista desplegable en el Controller Analog Output para seleccionar el elemento a comprobar.
La información de salida analógica del elemento seleccionado se muestra en el lado derecho de la lista desplegable.
El valor predeterminado para el tipo de señal de salida analógica es voltaje.
Cambie el valor de salida analógica.
