Configuración del puerto de E/S de brida

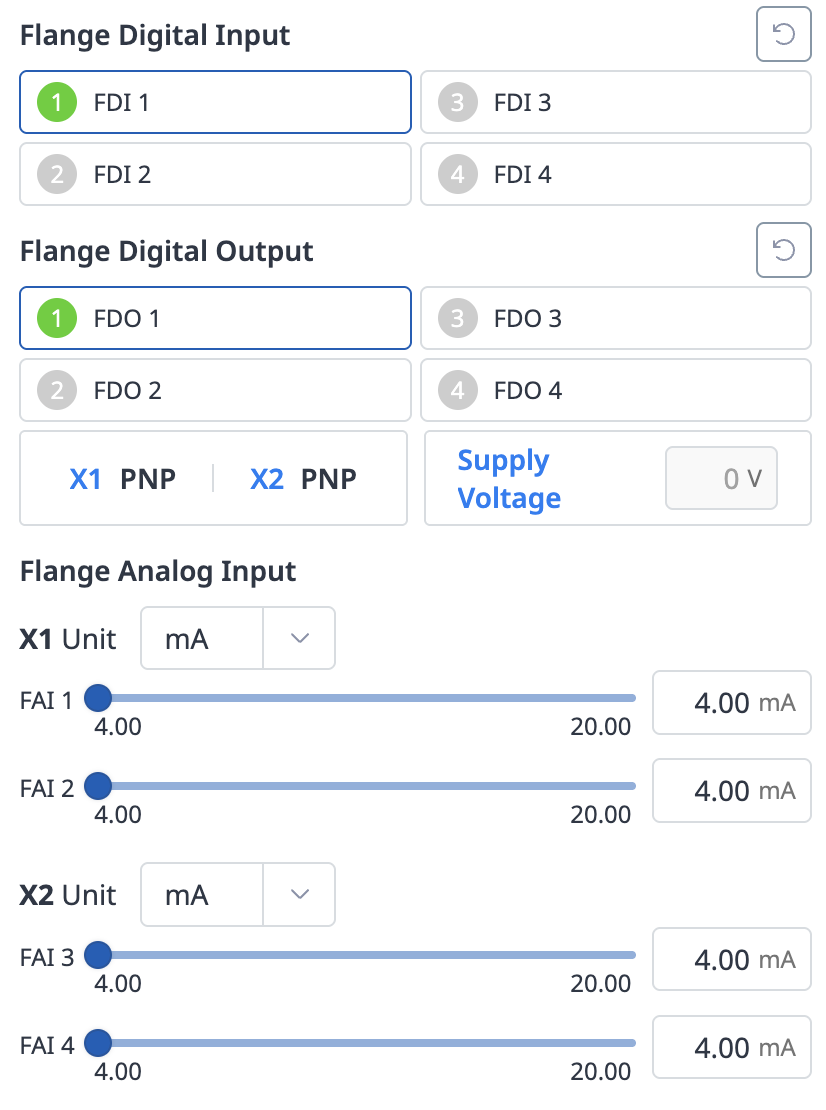

Entrada digital de brida

1. Compruebe el número de puerto del dispositivo conectado a la brida.

2. Lo siguiente se muestra dependiendo del estado de entrada digital del número correspondiente.

   • Si la señal digital es una señal alta, el icono se muestra en verde claro.

   • Si la señal digital es una señal baja, el icono se muestra en gris.

Nota

Si la señal digital es alta, incluso cuando la entrada digital está configurada como la entrada de seguridad, el icono se muestra en azul, y si es baja, se muestra en gris.

Salida digital de brida

1. Compruebe el número de puerto del dispositivo conectado a la brida.

2. Pulse el icono de encendido/apagado correspondiente al número de puerto para activar o desactivar la salida digital.

   • Cuando se presiona el icono ON, el icono cambia a verde claro y el puerto correspondiente está habilitado.

   • Cuando se presiona el icono OFF, el icono cambia a gris y el puerto correspondiente se deshabilita.

Entrada analógica de brida

1. Presione la lista desplegable en la entrada analógica de brida del controlador para seleccionar el elemento a comprobar.

2. Compruebe la información de entrada analógica de brida del elemento seleccionado que se muestra en la pantalla.

Nota

El valor de entrada analógica de brida no puede establecer el valor de entrada en la ventana de estado.
