Visión General de Límite de Espacio y Forma de Zonas

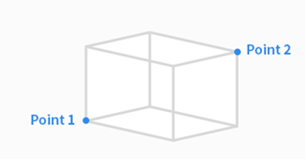

La forma del límite de espacio/zona se crea como un cuboide.

• Introduzca el punto final inferior (Punto 1) y el punto final superior (Punto 2) del cuboide y toque el botón Guardar pose.

La forma del límite de espacio /zona se crea como un cuboide inclinado.

• Introduzca el punto de referencia (punto 1),punto final del eje X (punto 2), puntofinal del eje Y. (punto 3), Yel punto final del eje z (punto 4)del cuboide inclinado y toque el botón Guardar posición.
• 3 líneas (Punto 1-Point2, Punto 1-Punto 3, Punto 1-Punto 4) deben cruzarse entre sí en un ángulo recto. (una desviación de +/- 5 grados es aceptable)
• Si utiliza funciones de movimiento restringido como Restricción de plano y Restricción de eje en Cockpit utilizando el Punto 1 como punto de referencia, los puntos para el punto 2, punto 3,y el punto 4se encuentran más fácilmente.

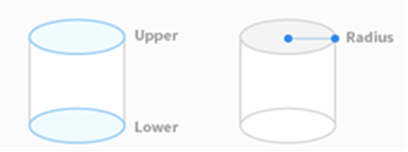

La forma del límite de espacio/zona se crea como un cilindro.

Introduzca el punto a una distancia de radio, el punto del plano superior y el punto del plano inferior del cilindro, y toque el botón Guardar posición.

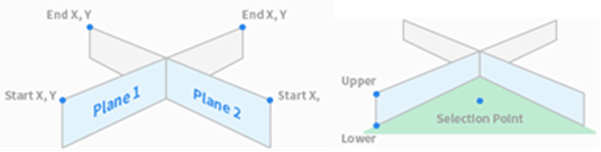

La forma del límite de espacio/zona se crea como un cuadro multiplano.

• Establezca la altura de la parte superior e inferior del cuadro de varios planos y pulse el botón Agregar posición para agregar un plano.
• Seleccione las coordenadas X e Y para establecer la dirección del plano y toque el botón Guardar posición. Se pueden configurar hasta seis planos.
• Establezca las coordenadas del punto en el área que desea establecer.

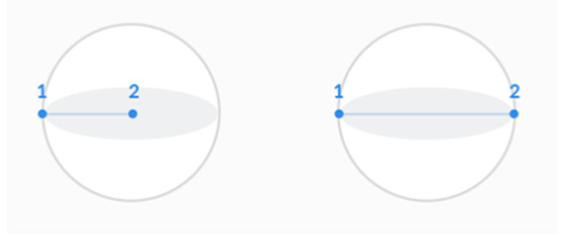

La forma del límite de espacio/zona se crea como una esfera.

• Para configurar el radio, introduzca las posiciones del punto central y el punto final de la esfera y, para configurar el diámetro, introduzca dos puntos finales de la esfera y, a continuación, toque el botón Guardar posición.
