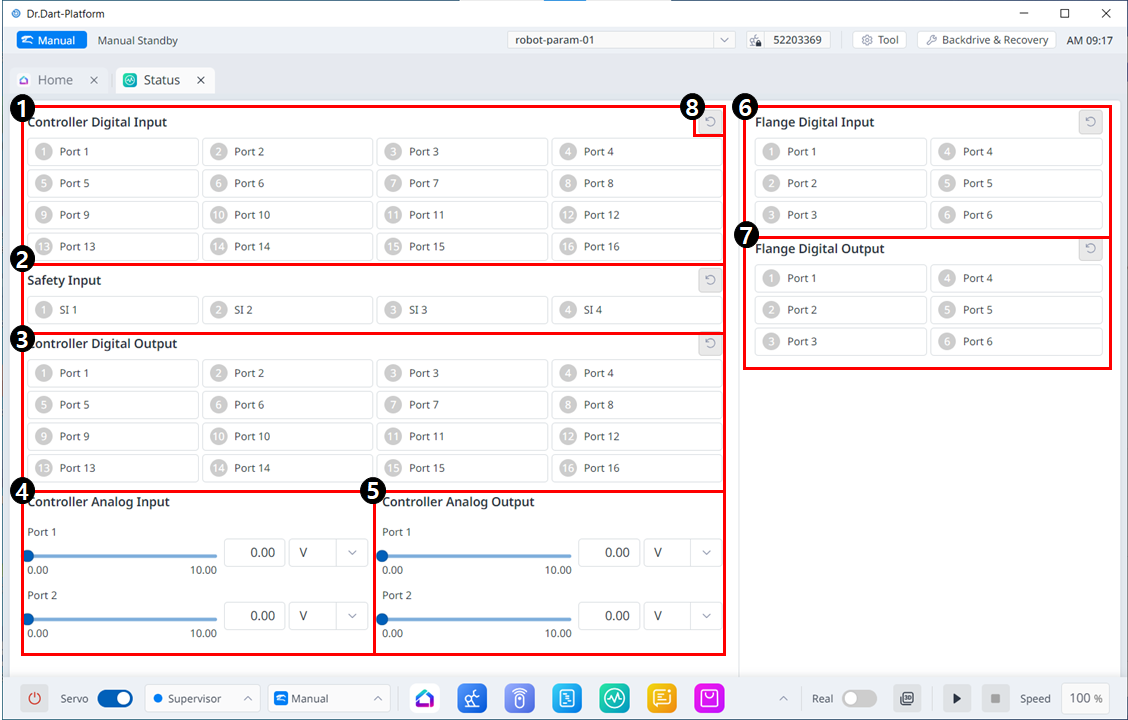

Disposición de la pantalla del módulo Estado
Elementos de menú
| Elemento | Descripción | |
|---|---|---|
| 1 | Entrada digital del controlador | En esta sección se establece la entrada digital del controlador. |
| 2 | Entrada de seguridad | Esta sección es donde se establece la entrada de seguridad. |
| 3 | Salida digital del controlador | En esta sección se establece la salida digital del controlador. |
| 4 | Entrada analógica del controlador | En esta sección se establece la entrada analógica del controlador. |
| 5 | Salida analógica del controlador | En esta sección se establece la salida analógica del controlador. |
| 6 | Entrada digital de brida | En esta sección se establece la entrada digital de brida. |
| 7 | Salida digital de brida | En esta sección se establece la salida digital de brida. |
| 8 | Actualizar | Este botón le permite cambiar los ajustes a los valores predeterminados. |
