Produkteinführung (CS-12P)

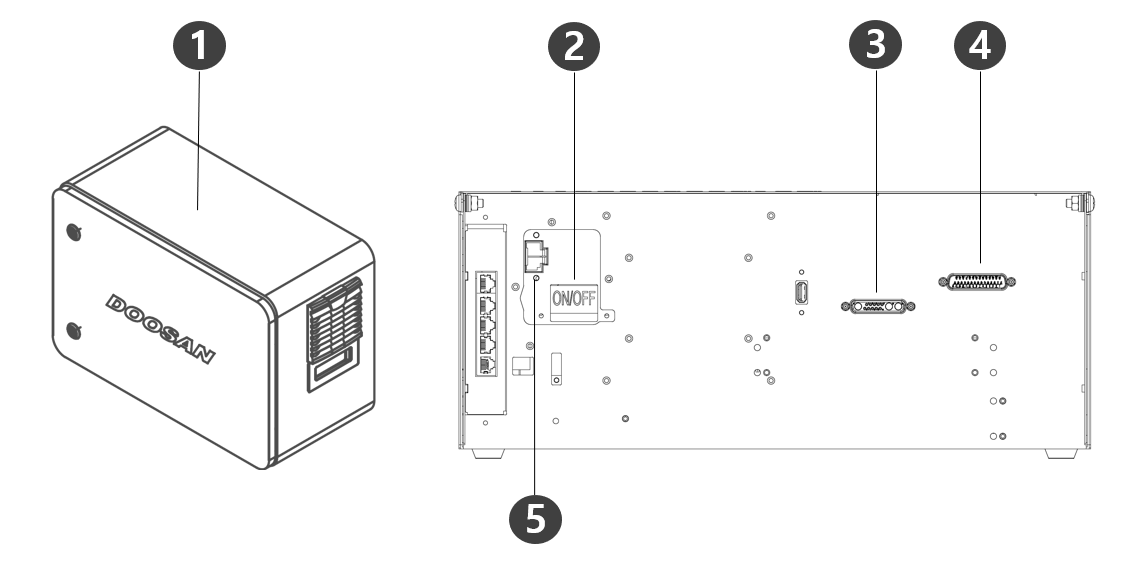

ezeichnungen und Funktionen
DC Steuergerät (CS-12P)
Nr. | Element | Beschreibung |
1 | I/O connection terminal (internal) | Zum Anschließen des Steuergeräts oder Peripheriegeräten |
2 | Power switch | Zum Ein-/Ausschalten der Hauptstromversorgung des Steuergeräts |
3 | Teach pendant cable connection terminal | Zum Anschließen des Steuergeräts an den Steuerungsschrank |
4 | Robot cable connection terminal | Zum Anschließen des Roboterkabels an den Steuergeräts |
5 | Power connection terminal | Zum Anschließen der Stromversorgung des Steuergeräts |

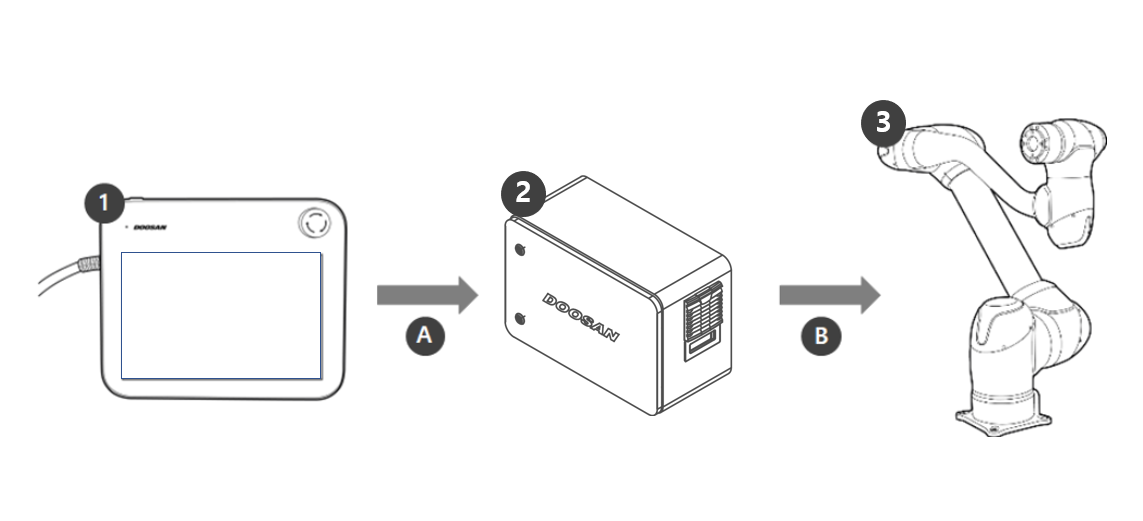

Systemkonfiguration
| 1 | Bedientableau | Es handelt sich um ein Gerät zur Verwaltung des Systems insgesamt, welches in der Lage ist, dem Roboter spezifische Stellungen einzulernen und Einstellungen im Zusammenhang mit dem Handhabungsautomaten und Steuergerät einzurichten. |
| 2 | Steuergerät: | Steuert die Bewegung des Roboters entsprechend der im Bedientableau eingestellten Stellung oder Bewegung. Er verfügt über mehrere Eingangs-/Ausgangsanschlüsse (I/O), die eine Verbindung mit diversen Ausrüstungen und Geräten ermöglichen. |
| 3 | Handhabungsautomat: | Ein für Kollaboration ausgelegter Industrieroboter zum Transport und zur Montage mit verschiedenen Werkzeugen. |
| A | Befehl/Überwachung | |
| B | Stromversorgung/ Netzwerk |

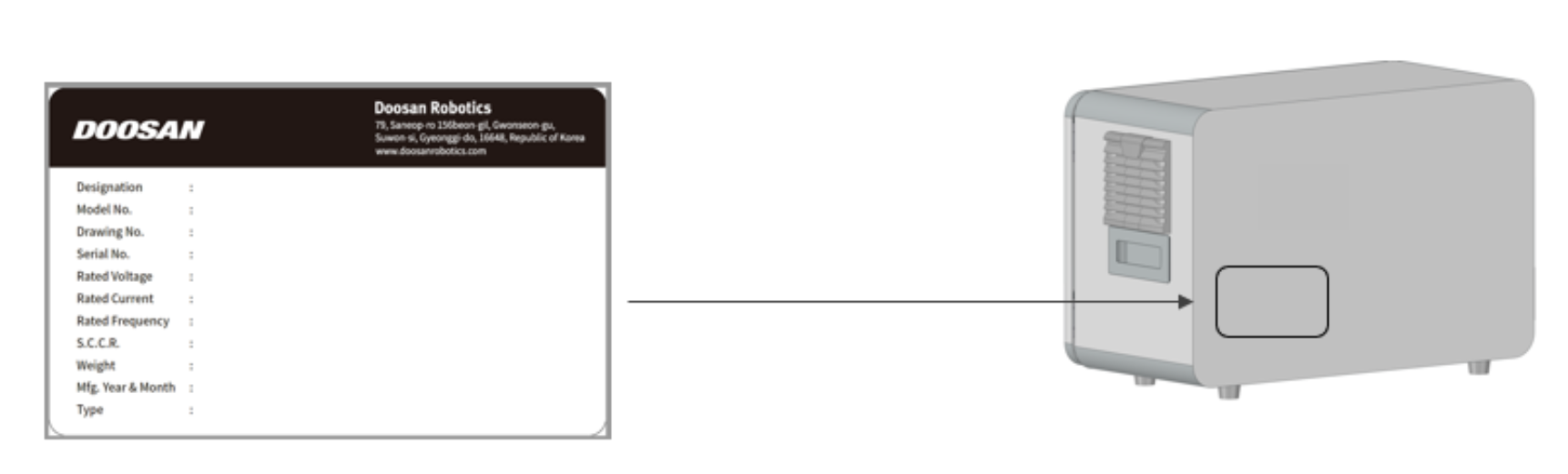

Plakette und Etikett
