Fernsteuerungsmodul
Das Fernbedienungsmodul ermöglicht die Ausführung der Fernsteuerung für Aufgaben, die Sie bereits erstellt haben.
Dieses Modul kann auf Administratorebene ausgeführt werden.

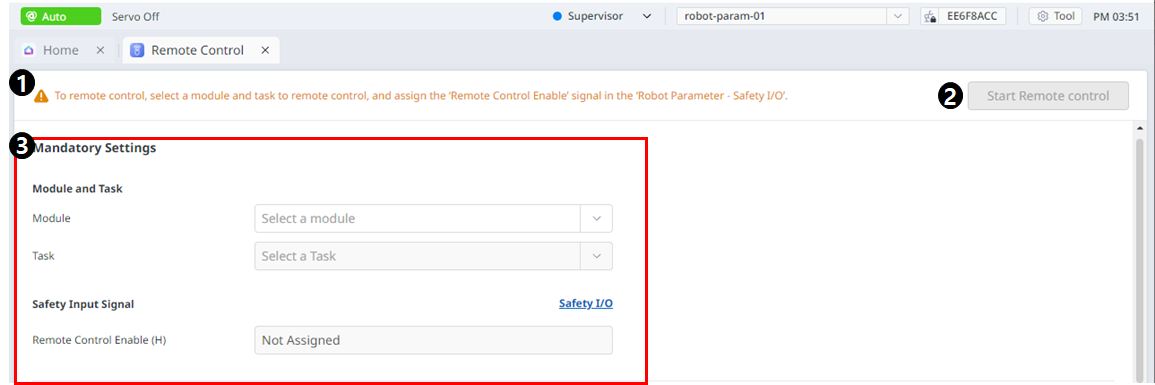

Menü-Layout
Item | Description | |
---|---|---|
1 | Warning | Hier werden die erforderlichen Vorsichtsmaßnahmen bei der Verwendung des Moduls angezeigt. |
2 | Start Remote Control | Mit dieser Taste können Sie die Fernbedienung starten, nachdem alle Einstellungen vorgenommen wurden. |
3 | Mandatory Settings | Dies ist eine obligatorische Einstellung für die Fernbedienung. Sie können Module und Aufgaben sowie sichere Eingangssignale festlegen. |

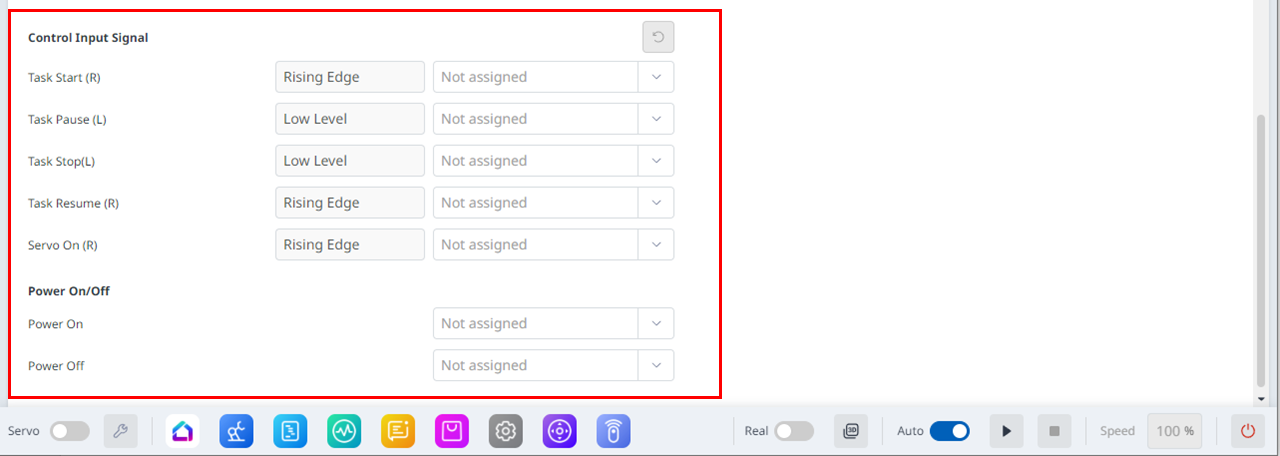

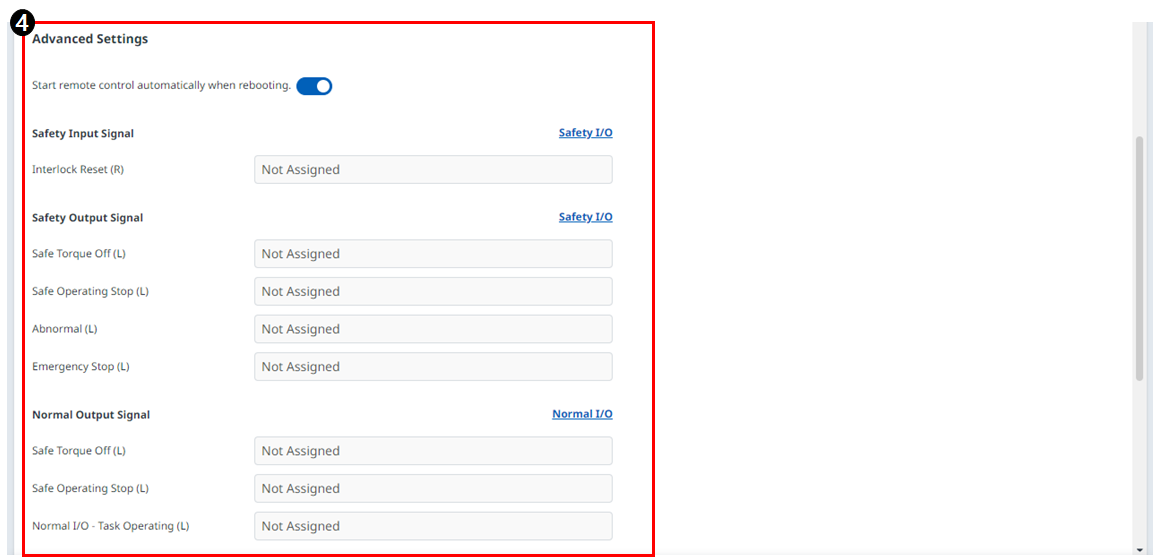

4 | Advanced Settings | Dies ermöglicht erweiterte Einstellungen für die Fernbedienung. Sie können jeden Port für die Aufgabe auf Start/Pause/Stopp/Resume/Servo ON einstellen. Wenn die Fernsteuerung so eingestellt ist, dass sie nach dem Neustart automatisch ausgeführt wird, wird sie ausgeführt, sobald die Dart-Plattform neu gestartet wird. |
Sie können zum Bildschirm „Fernsteuerungsmodus“ wechseln, wenn Sie die Fernsteuerung starten.

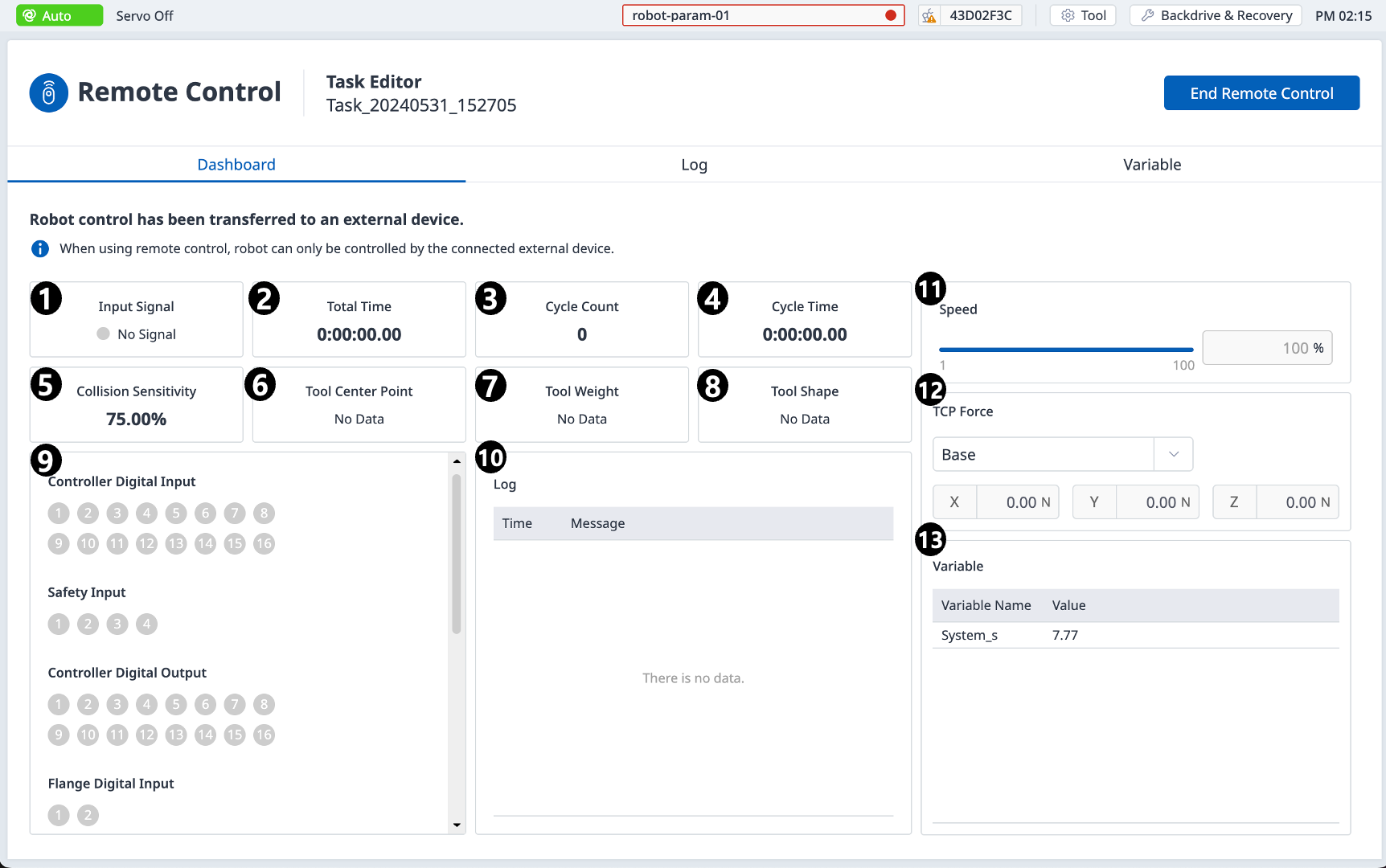

Dashboard
Item | Description | |
---|---|---|
1 | Input Signal | Unter den im sicheren Eingang/Ausgang eingestellten Sicherheitseingangssignalelementen wird ein Fernbedienungsaktivierungssignal empfangen und angezeigt. |
2 | Total Time | Zeigt die Zeit an, zu der die Aufgabe ausgeführt wurde. |
3 | Cycle Count | Zeigt die Anzahl der Wiederholungen der Aufgabe an. |
4 | Cycle Time | Zeigt die Zykluszeit der Aufgabe an. |
5 | Collision Sensitivity | Zeigt den Kollisionsempfindlichkeitswert an. Wenn innerhalb der Zone, wird der in dieser Zone eingestellte Aufprallempfindlichkeitswert angezeigt. Wenn außerhalb der Zone, wird der in der Robotergrenze eingestellte Aufprallempfindlichkeitswert angezeigt. |
6 | Tool Center Point | Zeigt den in der Aufgabe angegebenen Werkzeugmittelpunkt an. |
7 | Tool Weight | Zeigt das in der Aufgabe angegebene Werkzeuggewicht an. |
8 | Tool Shape | Zeigt die in der Aufgabe angegebene Werkzeugform an. |
9 | Signal Input/Output | Zeigt die jeweiligen Signaleingangs-/-ausgangswerte an. |
10 | Log | Zeigt Systemprotokollinformationen an. |
11 | Speed | Sie können die Geschwindigkeit der Aufgabe einstellen. |
12 | TCP Force | Zeigt die auf TCP ausgeübte Kraft in Echtzeit an. |
13 | Variable | Zeigt die von der laufenden Aufgabe verwendeten Variablenwerte an. |
Item | Description | |
---|---|---|
1 | Controller Digital Input | Zeigt die digitalen Eingangseinstellungen des Controllers an. |
2 | Safety Input | Zeigt die Sicherheitseingangseinstellungen des Controllers an. |
3 | Controller Digital Output | Zeigt die digitalen Ausgangseinstellungen des Controllers an. |
4 | Flange Digital Input | Zeigt die digitalen Eingangseinstellungen des Flansches an. |
5 | Flange Digital Output | Zeigt die digitalen Ausgangseinstellungen des Flansches an. |
6 | Controller Analog Input | Zeigt die analogen Eingangseinstellungen des Controllers an. |
7 | Controller Analog Output | Zeigt die analogen Ausgangseinstellungen des Controllers an. |
8 | Flange Analog Input | Zeigt die analogen Eingangseinstellungen des Flansches an |

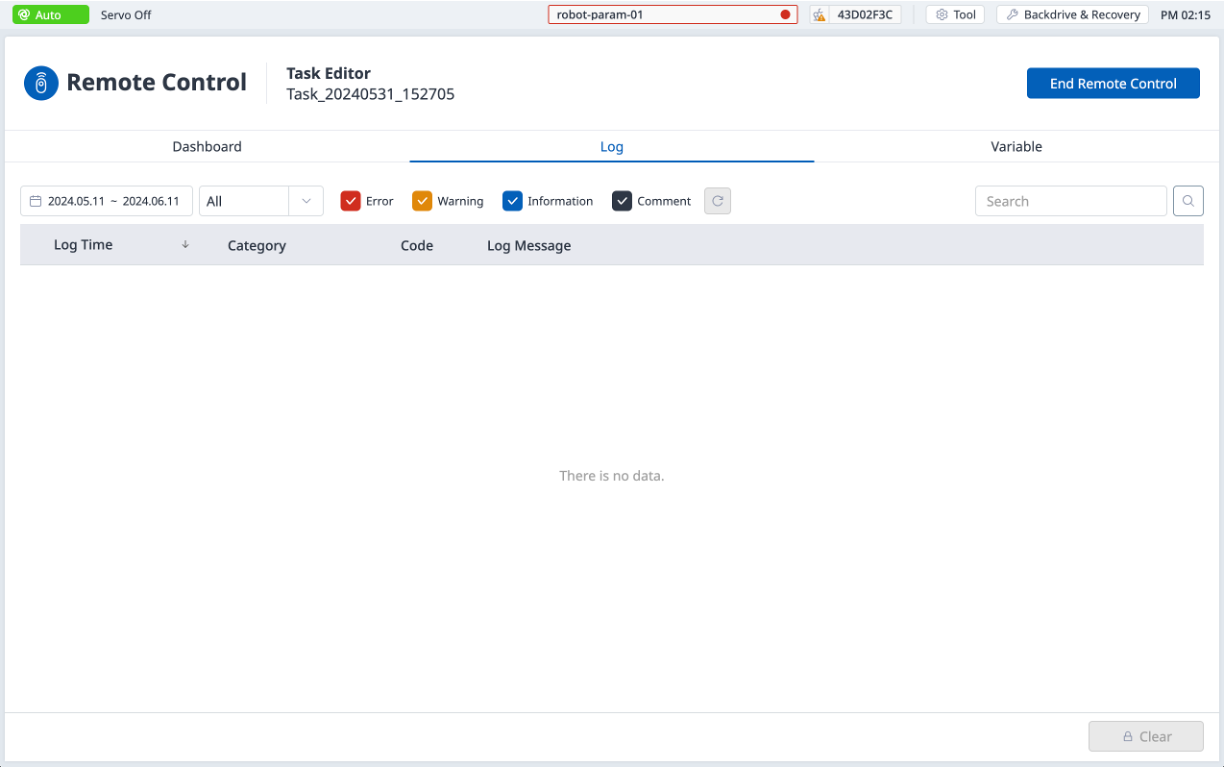

Protokoll
Zeigt Systemprotokollinformationen an.

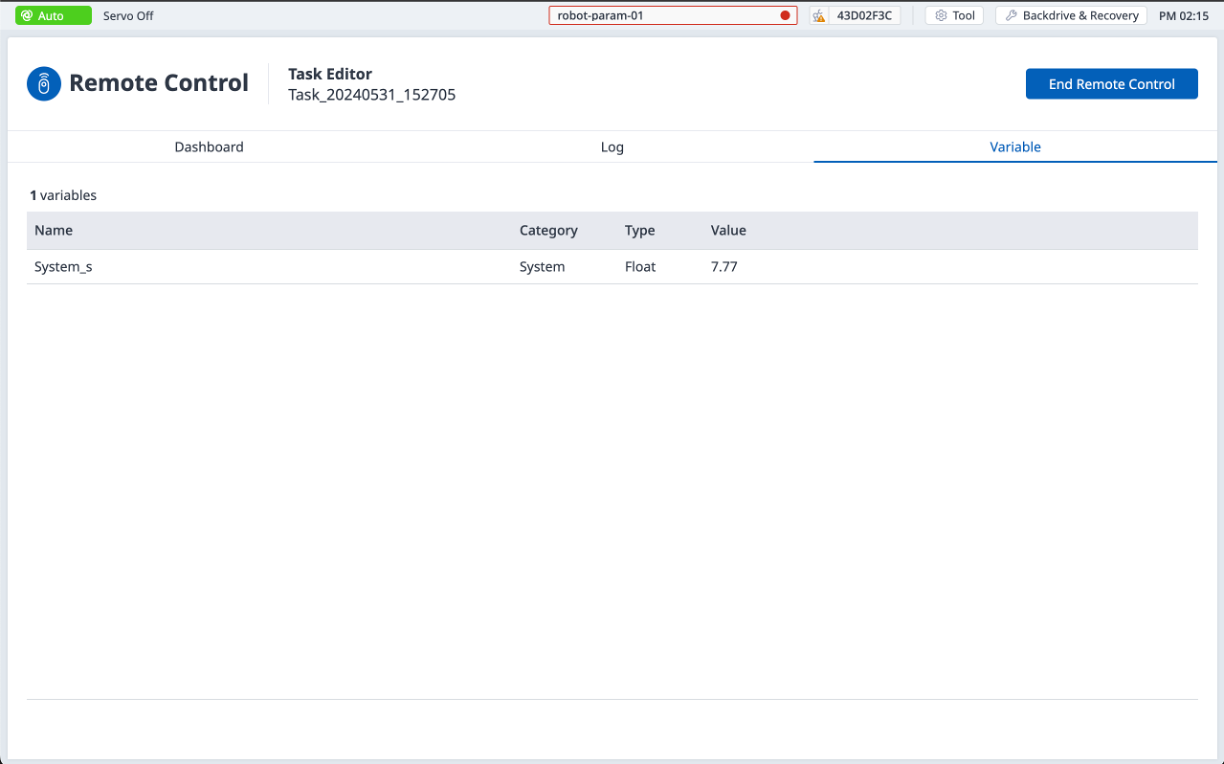

Variable
Zeigt die von der laufenden Aufgabe verwendeten Variablenwerte an.
