Einstellen des Anschlussklemmenblocks für den Kontakteingang (TBSFT)

Die Sicherheits-E/A des Controllers besteht aus redundanten dedizierten Kontakteingangsklemmen zum Anschließen von Sicherheitsgeräten. Diese Klemmen sind je nach ihrer Verwendung in zwei Gruppen unterteilt.

  • Zwei Paar externe Notfallkontakte unten: Zum Anschließen von Geräten, die für den Not-aus erforderlich sind, wie z. B. externer Not-aus-Schalter.
  • Zwei Paare Schutzkontakt oben: Zum Anschließen von Schutzvorrichtungen wie Lichtvorhang und Sicherheitsmatte.

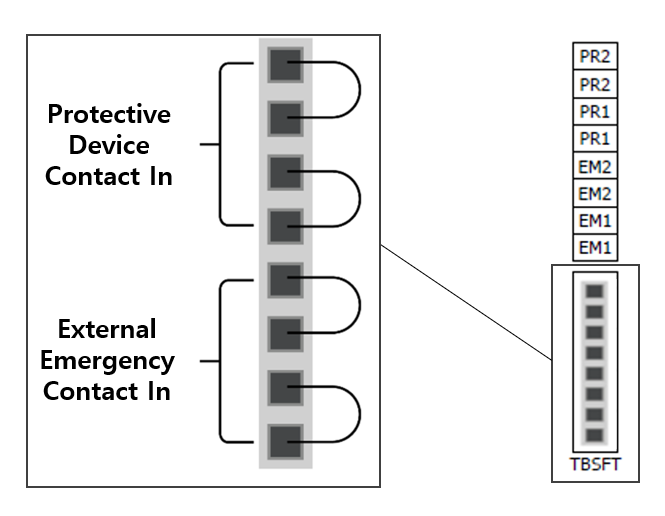

Wenn dieser ohne angeschlossene externe Sicherheitsvorrichtung verwendet wird, schließen Sie jeden Kontakteingang wie folgt an:


Das vom #Safety Controller# erkannte Signal der externen Sicherheitsvorrichtung ist abhängig vom Status des Öffnerkontakts, bei dem alle vier Kontakteingänge normalerweise geschlossen sind, wie folgt:

Kontaktstatus

EM1 Kontakt

eM2 Kontakt

PR1 Kontakt

PR2 Kontakt

Schließen

Normal

Normal

Normal

Normal

#Offen#

Not-Aus

Not-Aus

#Not-Aus#

#Not-Aus#

Warnung

  • Schließen Sie das Sicherheitssignal nicht an normale SPS an, die keine Sicherheits-SPS sind. Anderenfalls kann es zu einer unsachgemäßen Bedienung der Not-aus-Funktion kommen, was zu schweren oder tödlichen Verletzungen des Benutzers führen kann.
  • Wenn einer der Kontakte geöffnet ist, stoppt der Roboter den Betrieb gemäß der Einstellung für den Sicherheitsstopp-Modus, und die LED auf der rechten Seite des TBSFT leuchtet auf. #EMGA (Rot), EMGB (Rot), PRDA (Gelb), PRDB (Gelb)#

Hinweis

  • EMGA: Not-aus-LED Kanal A (EM1)
  • EMGB: Not-aus-LED Kanal B (EM2)
  • PRDA: Not-aus-LED Kanal A (PR1)
  • PRDB: Not-aus-LED Kanal B (PR2)

Vorsicht
