Modbus-Test

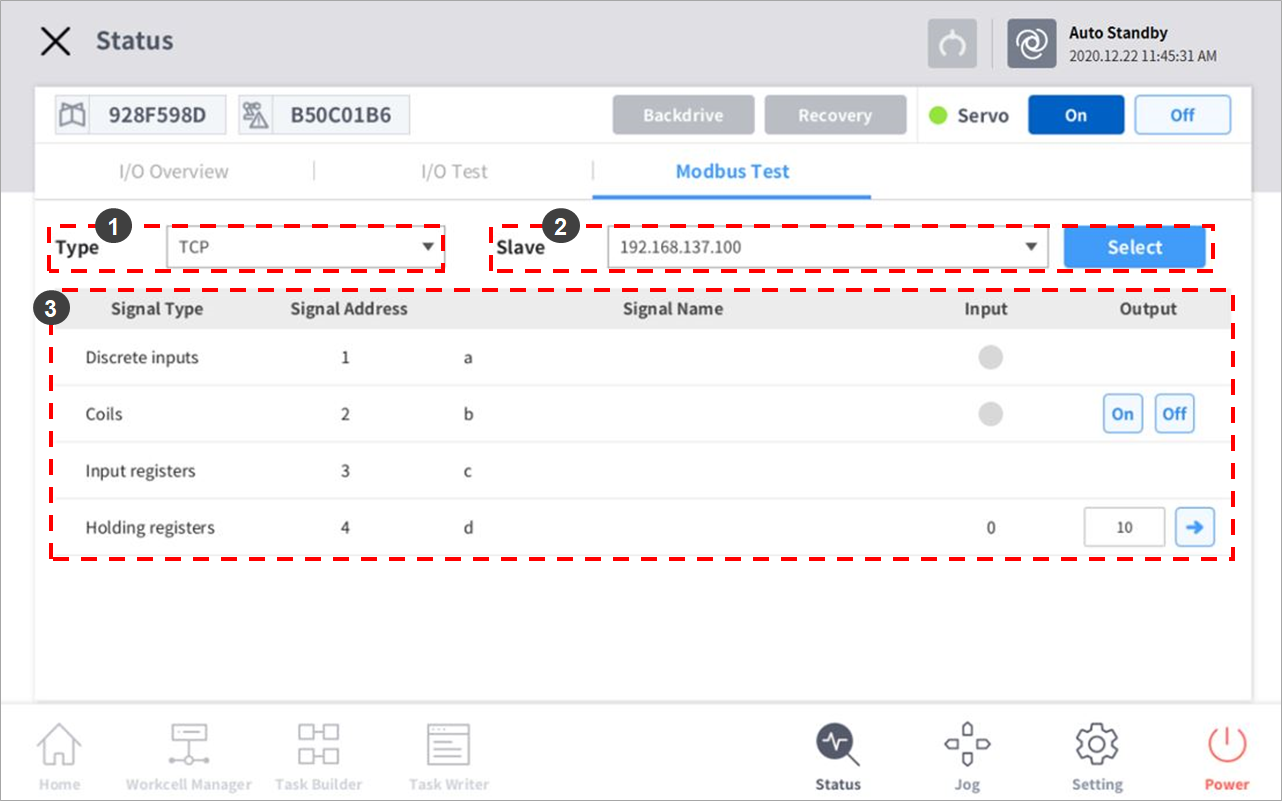

Dies ist das Menü zum Prüfen und Testen der in Modbus TCP, Modbus RTU und vordefiniertem Modbus eingerichteten Modbus-Signale.
Nr. | Element | Beschreibung |
1 | Modbus-Typ | Den zu prüfenden Modbus-Typ auswählen. Es stehen TCP, RTU und vordefinierter Modbus zur Verfügung. |
2 | Slave | Zeigt die Liste der IPs/Anschlüsse des Nehmersatzes des ausgewählten Modbus-Typs an Bei Auswahl wird eine Liste der zugehörigen Signale angezeigt. |
3 | Signalliste | Zeigt eine Liste von Signalen an, welche am ausgewählte Nehmer eingerichtet wurden. Eingangs- und Ausgangssignale lassen sich überprüfen. |
