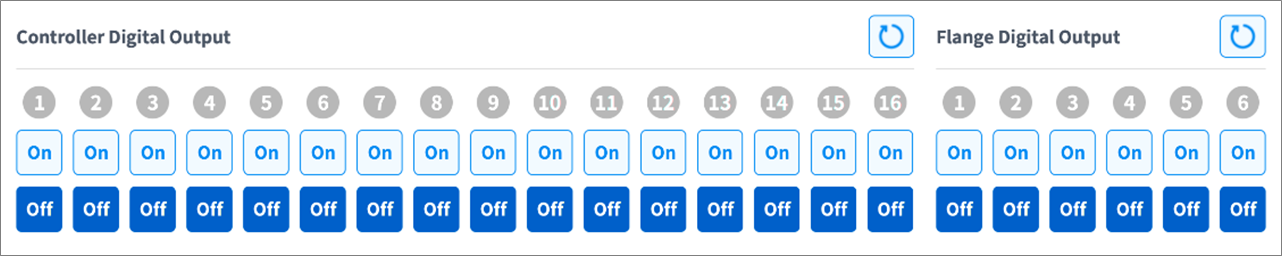

Einstellung des Digitalausgangs an Steuergerät /Flansch

1. Anschlussnummer des am Steuergerät oder Werkzeugflansch angeschlossenen Gerätes prüfen.
2. Das Symbol „On/Off“ (Ein/Aus) für die entsprechende Anschlussnummer drücken, um den Digitalausgang zu aktivieren bzw. zu deaktivieren.
   • Das Symbol ändert sich auf hellgrün und der zugehörige Anschluss wird freigeschaltet, sobald das Symbol On (Ein) gedrückt wurde.
   • Das Symbol ändert sich auf hellgrün und der zugehörige Anschluss wird gesperrt, sobald das Symbol Off (Aus) gedrückt wurde.

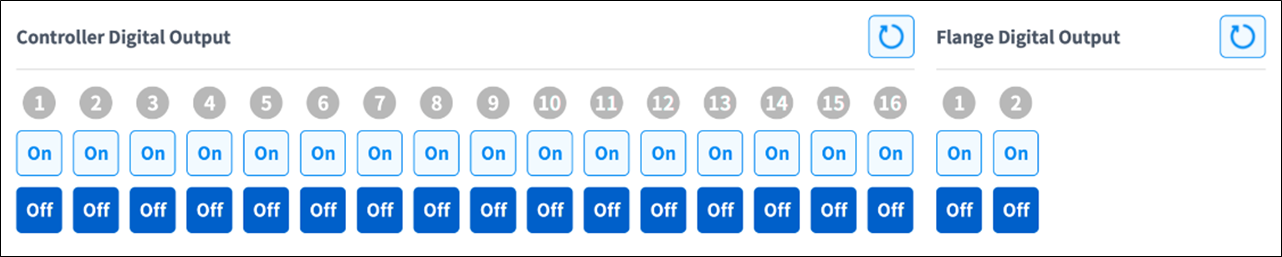

Nur zwei Flansch-Eingänge/Ausgänge (I/O) des Flansch-Digitalausgangs der A-Serie werden angezeigt.
