Einrichtung des Encoder-Eingangsanschlussblocks (TBEN1, TBEN2)

Der Steuergerät bietet zwei TBEN-Anschlussblöcke, an die externe Encoder angeschlossen werden können. Diese unterstützen die Phasen A, B und Z als Eingänge und führen Zählungen basierend auf 12 VDC durch. Zusätzlich kann die Phase S als Startsensor des Förderbands verwendet werden.

  • Zur Gewährleistung maximaler Genauigkeit beim Eingang ist folgendes zu beachten: Verwenden Sie abgeschirmte, verdrillte doppeladrige Kabel zur Vermeidung von Geräuschen.
  • Abgeschirmte Kabel am Masseanschluss im Steuergerät anschließen.
  • Im Falle von Eingängen der Phase S, je nach Sensortyp(NPN/PNP) einen Pull-Up- oder Pull-Down-Widerstand anschließen, um einen potentialfreien Zustand zu verhindern.

Die folgende Abbildung zeigt ein Beispiel für eine Konfiguration aus Encoder und Sensor, die bei der Herstellung von Verbindungen als Hilfestellung dienen kann.

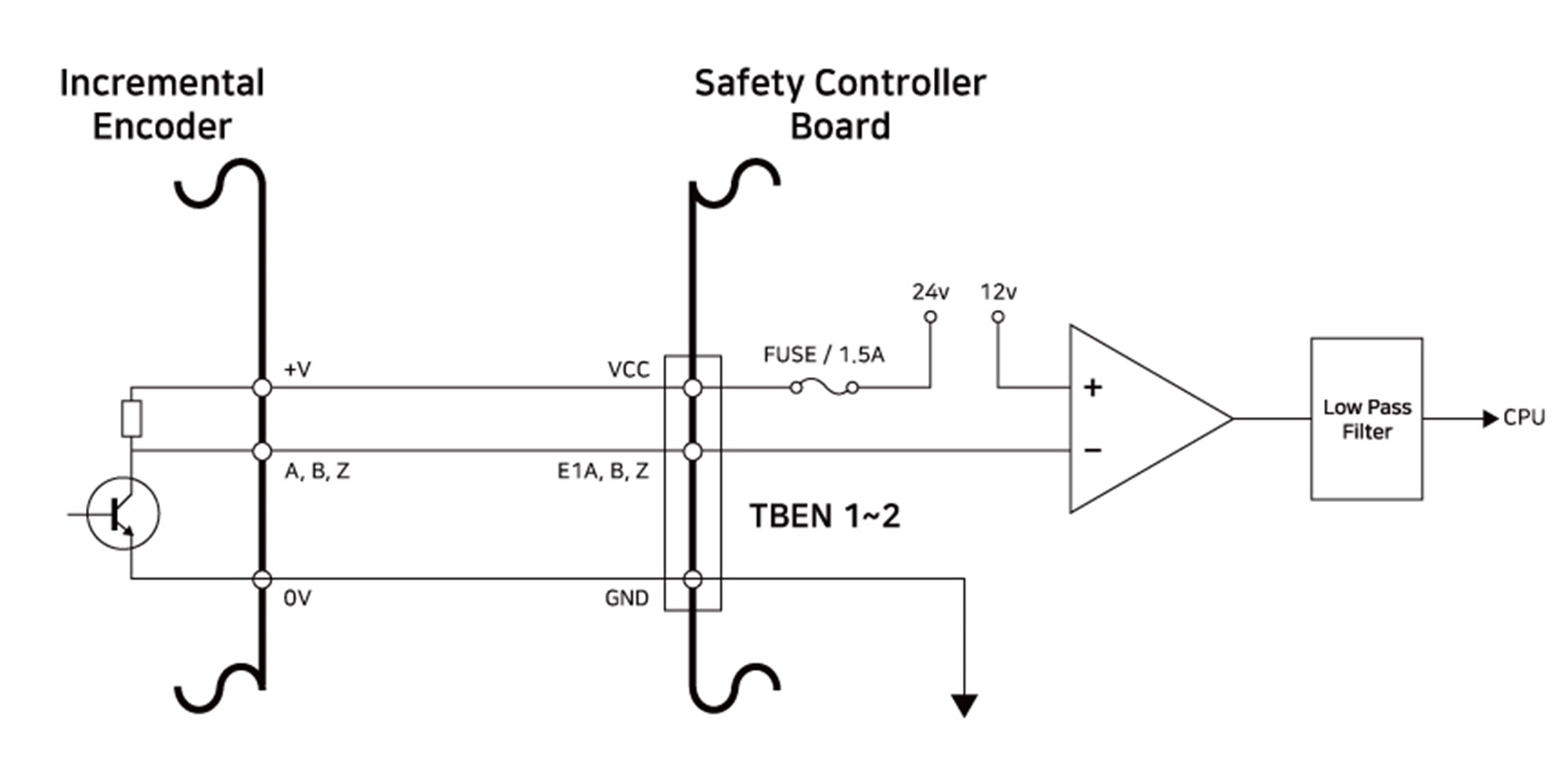

Incremental Encoder A, B, Z anschließen

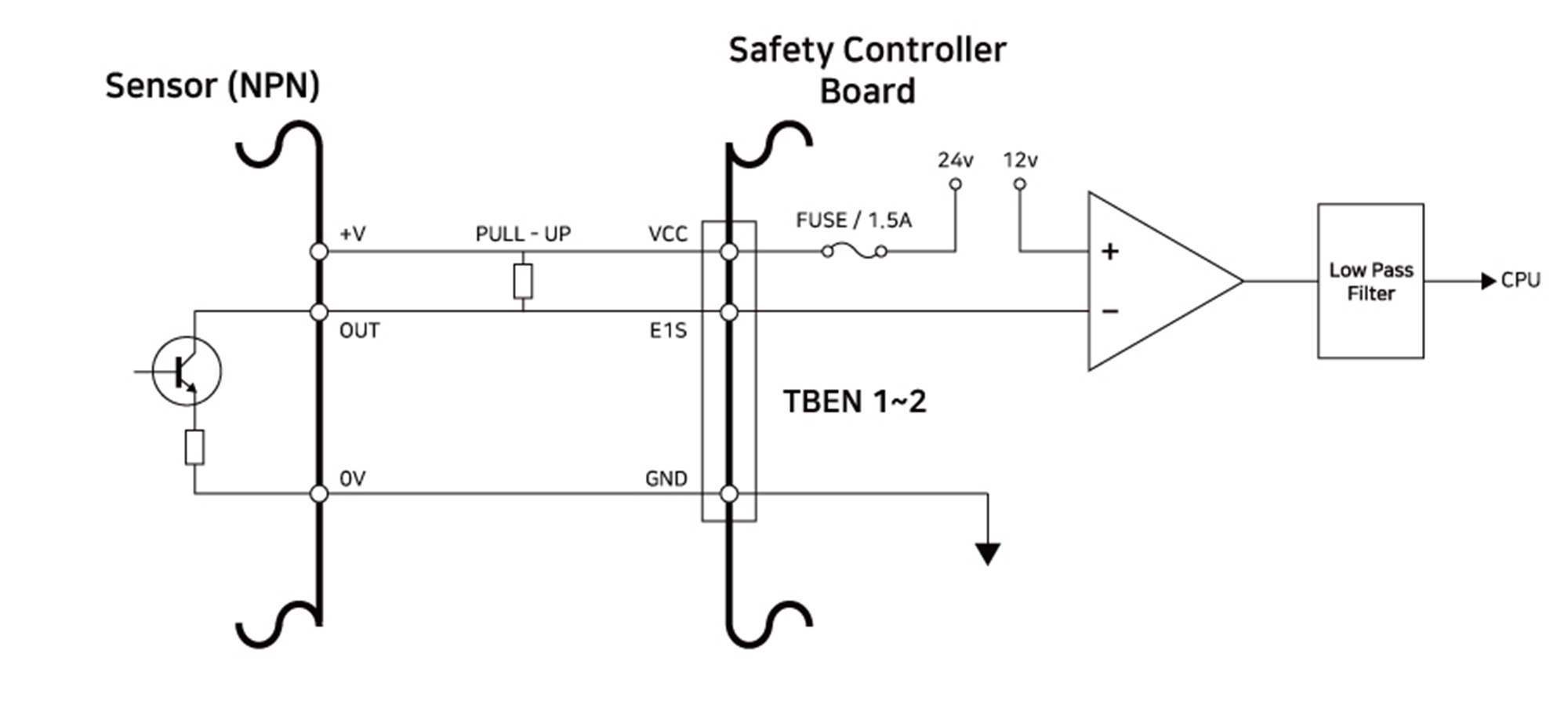

NPN-Sensor anschließen

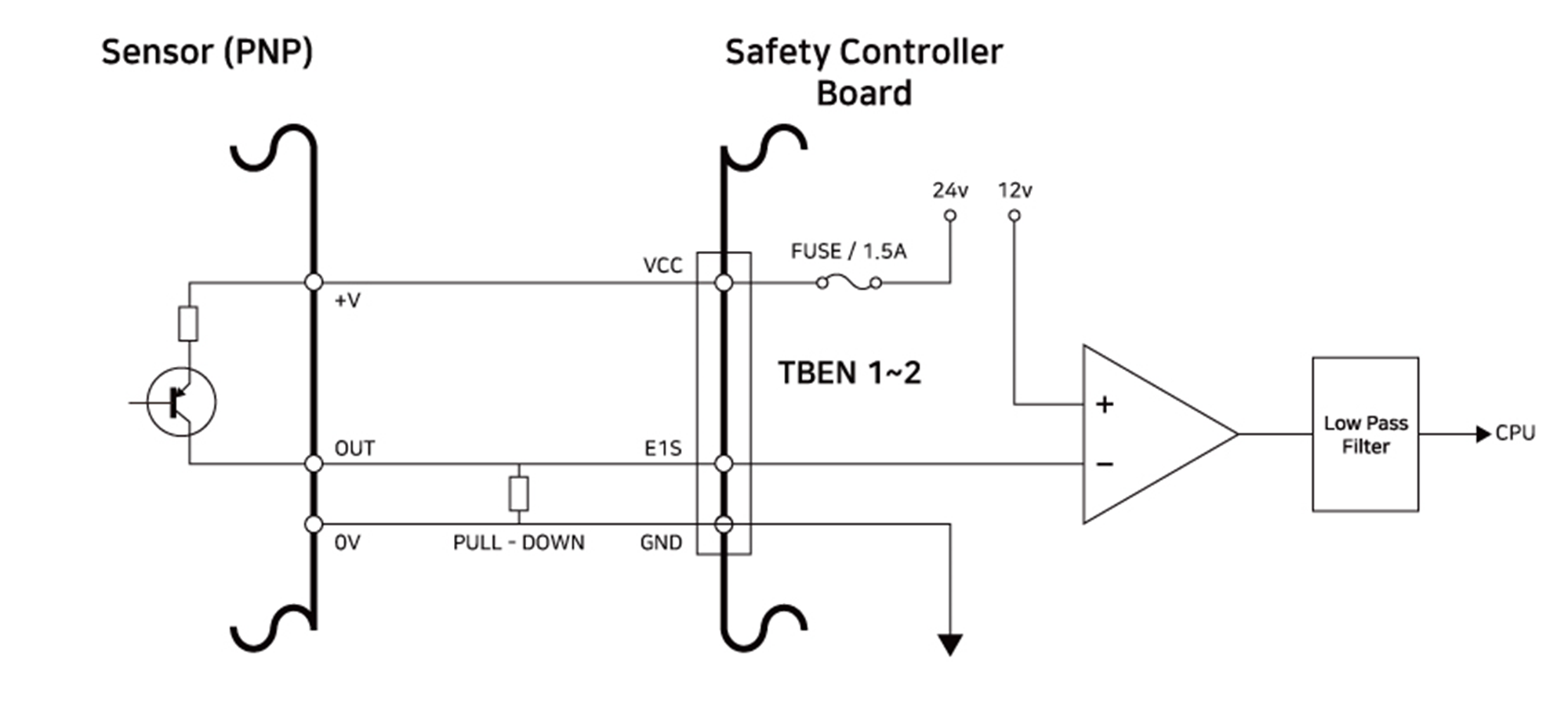

PNP-Sensor anschließen
