Einrichtung des digitalen Klemmenblocks für I/O-Stromversorgungsanschluss (TBPWR)

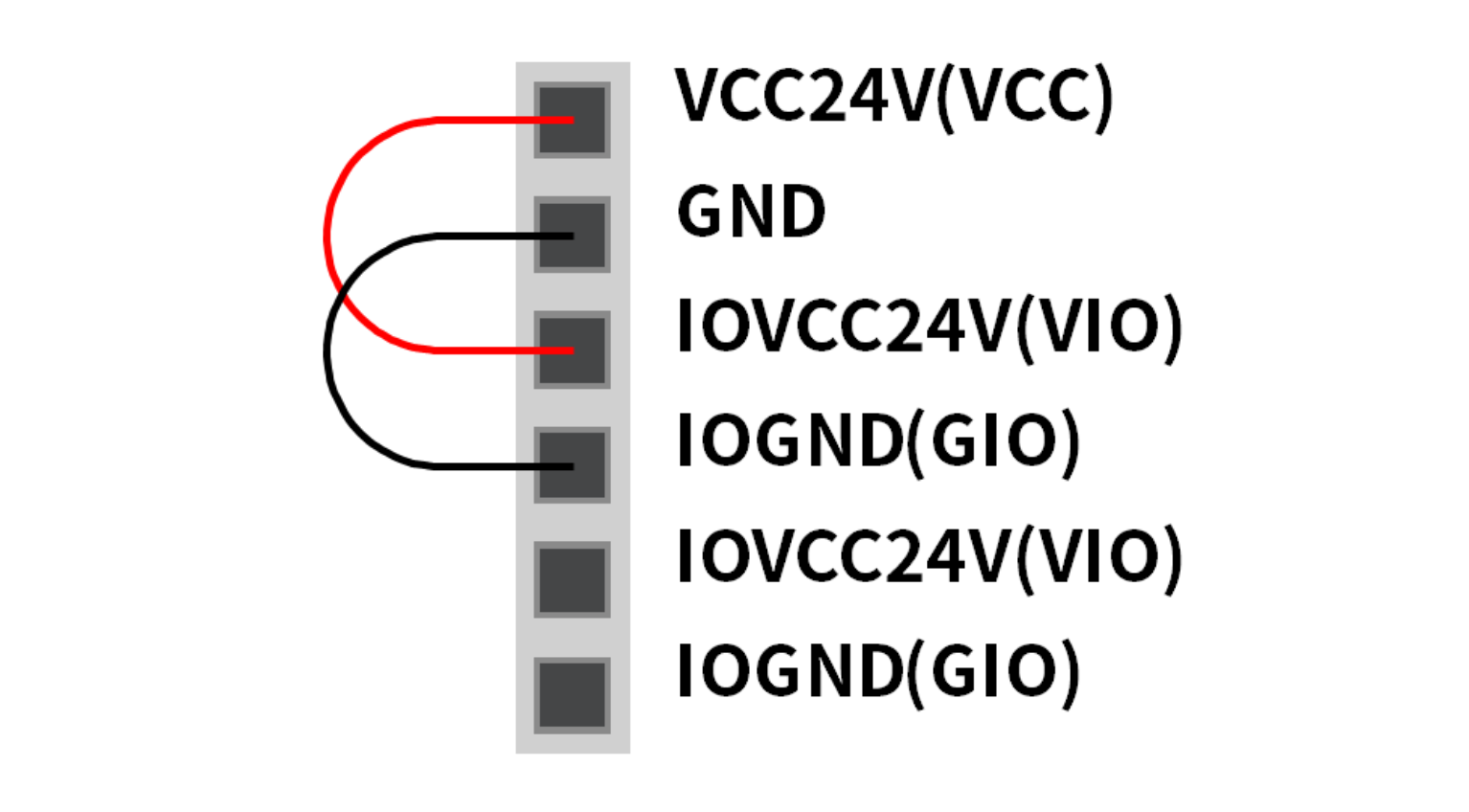

VIO und GIO sind Stromversorgungsanschlüsse für den Digital-Eingang/Ausgang (I/O) der safety controller (Sicherheitssteuerung) vorne am Steuergerät und werden von VCC24V und Masse getrennt, die SMPS innerhalb des Steuergeräts anlegen. Falls der Anwender eine Stromstärke von 2 A oder weniger für einen configurable Digital-Eingang/Ausgang (I/O) verwendet, so liegt keine Isolierung des angeschlossenen I/O-Geräts vor und der Steuergerät sowie die interne Stromversorgung des Steuergeräts lassen sich als Stromversorgung von Eingang/Ausgang (I/O) verwenden, wie in der nachstehenden Abbildung dargestellt. (Werkseinstellung)

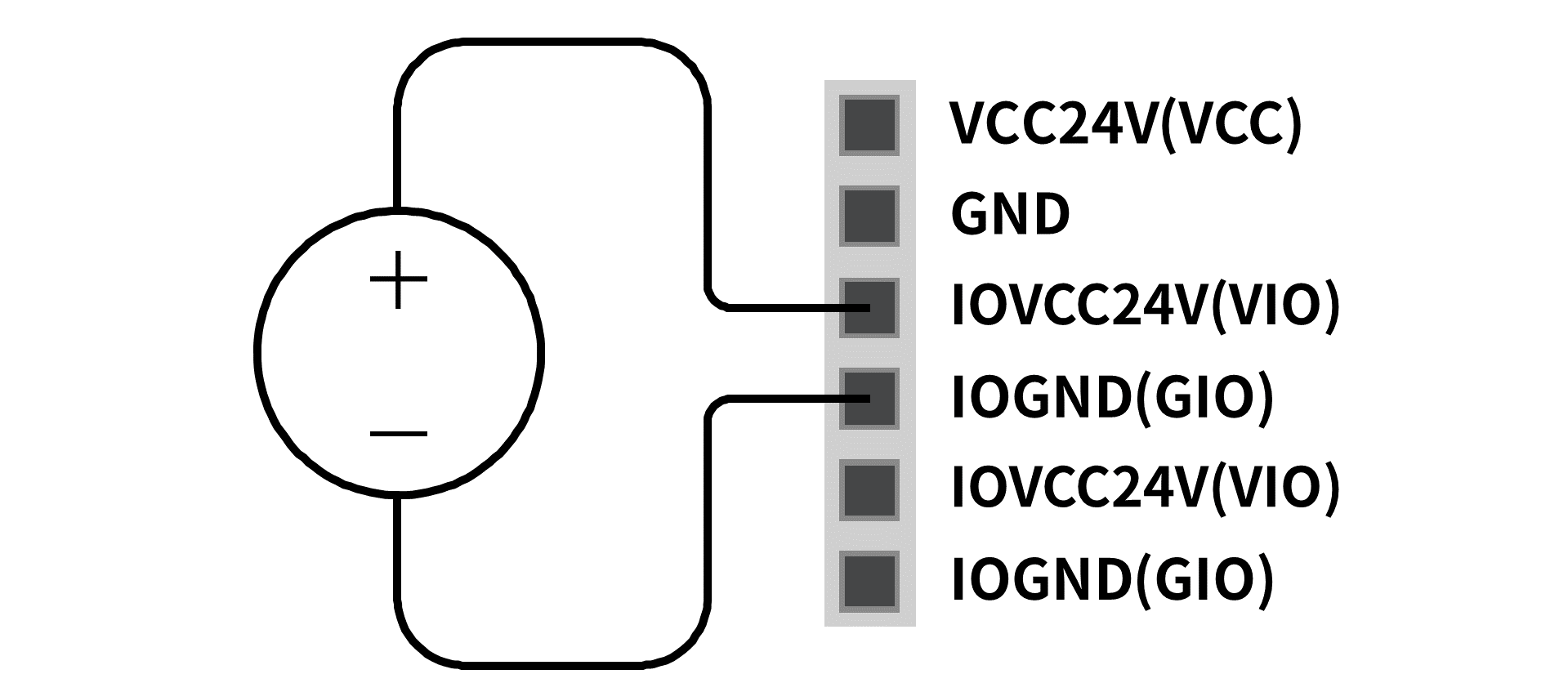

Wenn eine Stromstärke von mehr als 2 A erforderlich ist. In diesem Fall muss eine separate externe Spannungsversorgung (24 V) an die Klemmen VIO und GIO angeschlossen werden.

Die IOPW (green) (grüne) LED oben auf dem TBPWR leuchtet auf, wenn Stromversorgung über VIO anliegt.

Achtung

• Sicherstellen, dass die externe Stromversorgung (SMPS) bei Abschaltung der tromversorgung des Steuergeräts ebenfalls ausgeschaltet wird.

Hinweis

• Falls eine Stromstärke größer als 2 A vom angeschlossenen VCC und Masse (GND) des TBPWR verwendet wird, so löst die Sicherung vor der Anschlussklemme der Stromausgabe aus, um die Sicherheit des internen Systems des Steuergeräts zu gewährleisten, das am selben SMPS angeschlossen ist.
• Falls eine Stromstärke oberhalb 2 A für den configurable Digital-Eingang/Ausgang (I/O) erforderlich ist, so muss hierzu eine externe Stromversorgung (24 V) über VIO und GIO angeschlossen werden.
