Anschließen des Smart-Tableaus am Steuergerät

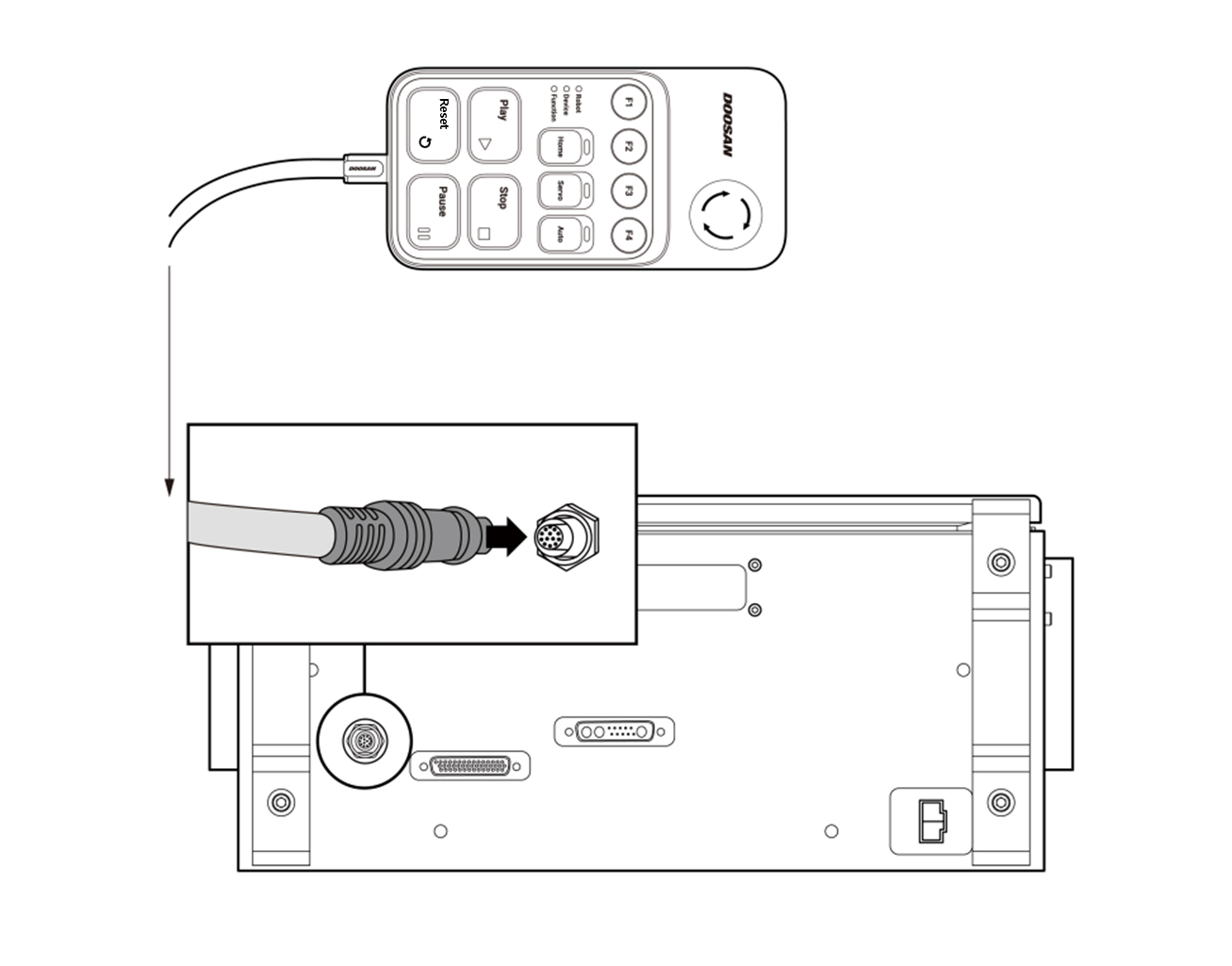

Das Kabel des Smart-Tableaus am entsprechenden Steckverbinder des Steuergeräts anschließen und die Schraubverriegelung durch Drehen im Uhrzeigersinn montieren, um eine Lockerung des Kabels zu verhindern.

Warnung

  • Wenn die Einstellung (Abschnitt Einstellungsschalter für die Not-Aus-Taste) des Einstellungsschalters für die Not-Aus-Taste nicht mit der tatsächlichen Konfiguration übereinstimmt, funktioniert die Not-Aus-Taste u. U. nicht, sodass es in einer Notsituation zu Verletzungen des Bedieners kommen kann. Überprüfen Sie daher Einstellungszustand und Funktion der Not-Aus-Taste.

Achtung

  • Vor Anschließen des Kabels unbedingt sicherstellen, dass die Stifte des Kabelendes nicht beschädigt oder verbogen sind.
  • Falls das Smart-Tableau an der Wand oder am Steuergerät angehängt eingesetzt wird, so ist bei den Verbindungskabeln wegen Stolpergefahr Vorsicht geboten.
  • Darauf achten, dass Steuergerät, Smart-Tableau und Kabel nicht mit Wasser in Kontakt kommen.
  • Steuergerät und Smart-Tableau dürfen nicht in einer staubigen oder feuchten Umgebung installiert werden.
  • Steuergerät und Smart-Tableau dürfen keinesfalls einer staubintensiveren Umgebung als gemäß Klassifizierung IP20 ausgesetzt werden. Insbesondere in Umgebungen mit Staub, der eine elektrische Leitfähigkeit aufweist, ist Vorsicht geboten.
  • Sicherstellen, dass der Kurvenbiegeradius des Smart-Tableau-Kabels größer als der Mindestbiegeradius (120 mm) ist.

Hinweis

  • Bei der Konfiguration des Systems ist die Installation einer Vorrichtung zur Geräuschminderung angeraten, um Geräuscheinwirkung zwischen Geräten und Fehlfunktionen des Systems zu verhindern.

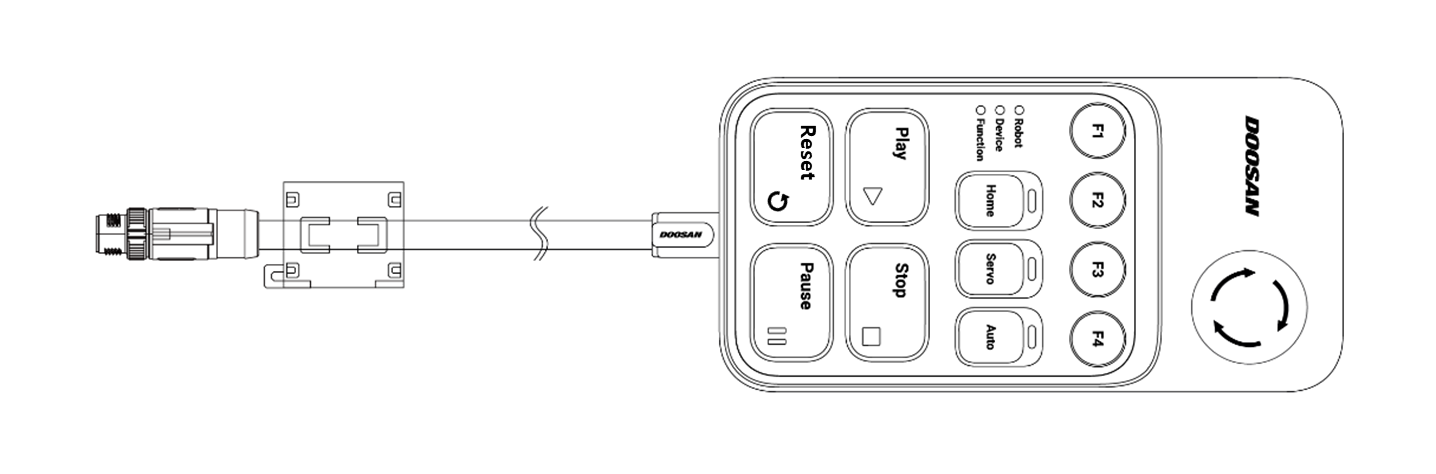

  • Wenn das Smart-Tableau durch Geräusche beeinträchtigt wird, die durch elektromagnetische Wellen entstehen, so muss zur Gewährleistung eines normalen Betriebs ein Ferritkern eingebaut werden. Der Einbauort ist wie folgt:
