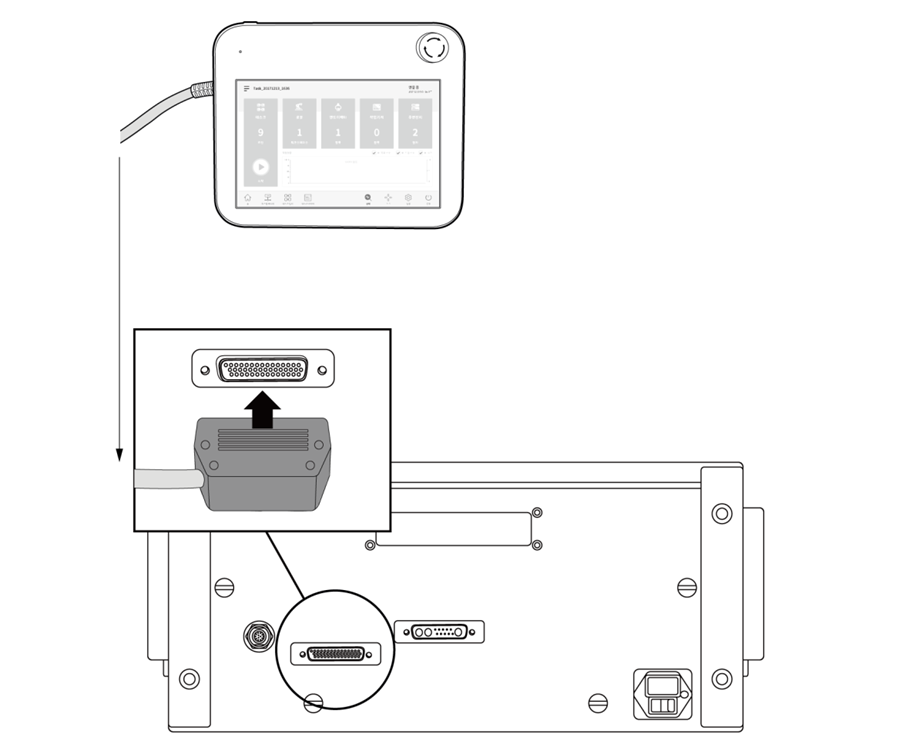

Anschließen des Bedientableaus am Steuergerät
Achtung
- Vor Anschließen des Kabels unbedingt sicherstellen, dass die Stifte des Kabelendes nicht beschädigt oder verbogen sind.
- Falls das Bedientableau an der Wand oder am Steuergerät angehängt eingesetzt wird, so ist wegen der Stolpergefahr der Verbindungskabel Vorsicht geboten.
- Darauf achten, dass Steuergerät, Bedientableau und Kabel nicht mit Wasser in Kontakt kommen.
- Steuergerät und Bedientableau dürfen nicht in staubigen oder feuchten Umgebungen installiert werden.
- Steuergerät und Bedientableau dürfen keinesfalls einer staubintensiveren Umgebung als gemäß Klassifizierung IP20 ausgesetzt werden. Insbesondere in Umgebungen mit Staub, der eine elektrische Leitfähigkeit aufweist, ist Vorsicht geboten.
Hinweis
- Bei der Konfiguration des Systems ist die Installation einer Vorrichtung zur Geräuschminderung angeraten, um Geräuscheinwirkung und Fehlfunktion des Systems zu verhindern.

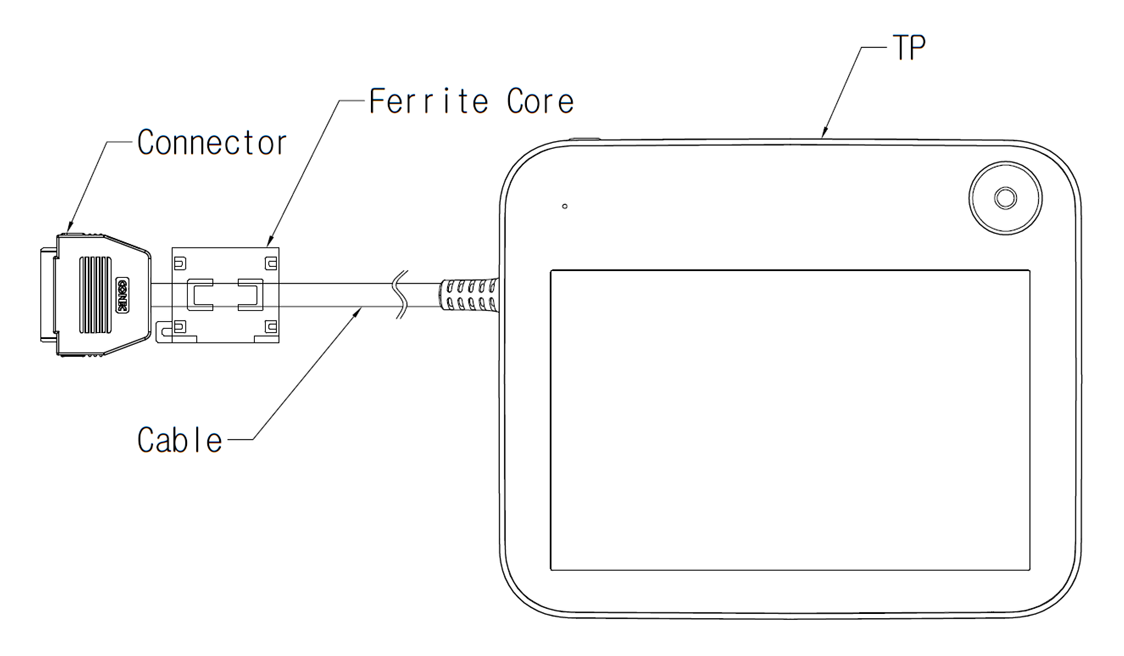

- Wenn durch elektromagnetische Wellen erzeugtes Rauschen den Betrieb beeinträchtigt, muss zur Gewährleistung eines normalen Betriebs ein Ferritkern am Anschlussteil des Bedientableaukabels eingebaut werden. Der Einbauort ist wie folgt:
