Digitalausgangseinstellung des Controllers/Flansches

Alter Flansch

Neuer Flansch

1. Anschlussnummer des am Steuergerät oder Werkzeugflansch angeschlossenen Gerätes prüfen.

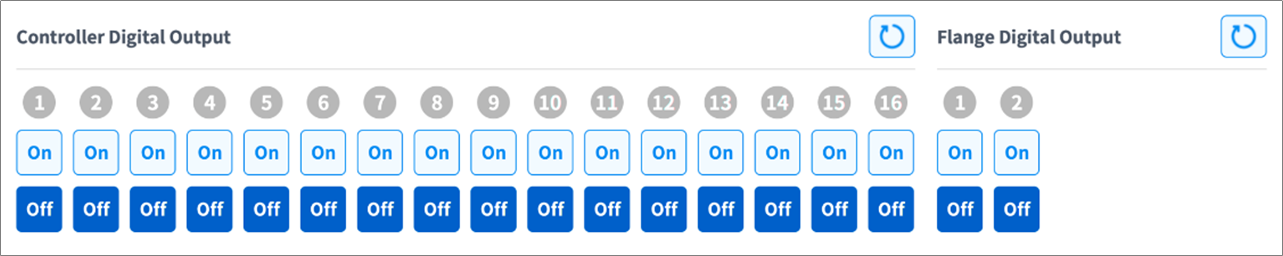

2. Das Symbol „On/Off“ (Ein/Aus) für die entsprechende Anschlussnummer drücken, um den Digitalausgang zu aktivieren bzw. zu deaktivieren.

   • Das Symbol ändert sich auf hellgrün und der zugehörige Anschluss wird freigeschaltet, sobald das Symbol On (Ein) gedrückt wurde.

   • Das Symbol ändert sich auf hellgrün und der zugehörige Anschluss wird gesperrt, sobald das Symbol Off (Aus) gedrückt wurde.

3. Im digitalen Flanschausgang der A-Serie werden nur zwei Flansch-IOs angezeigt.
