Produkteinführung (CS-01P)

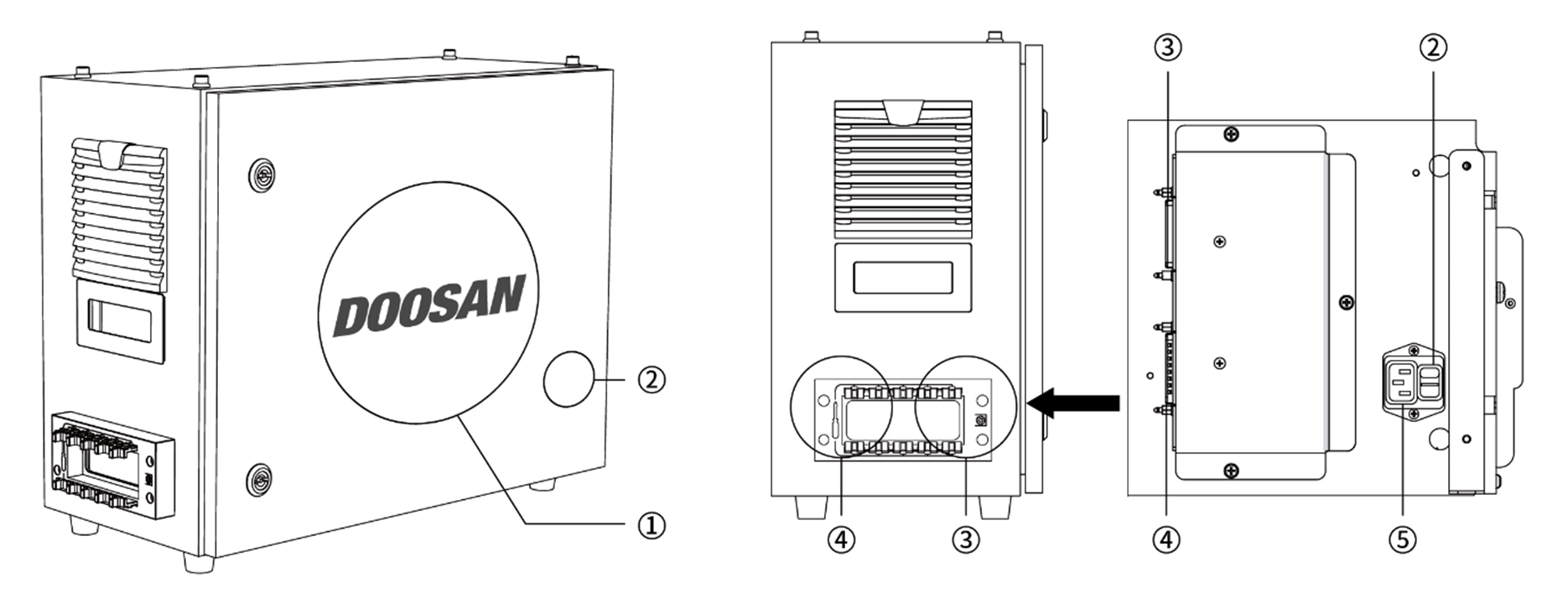

Bezeichnungen und Funktionen

Nr.	Element	Beschreibung
1	I/O connection terminal (internal)	Zum Anschließen des Steuergeräts oder Peripheriegeräten.
2	Power switch	Zum Ein-/Ausschalten der Hauptstromversorgung des Steuergeräts.
3	Teach pendant cable connection terminal	Zum Anschließen des Bedientableaukabels an den Steuergerät.
4	Manipulator cable connection terminal	Zum Anschließen des Roboterkabels an den Steuergerät.
5	Power connection terminal	Zum Anschließen der Stromversorgung des Steuergeräts.

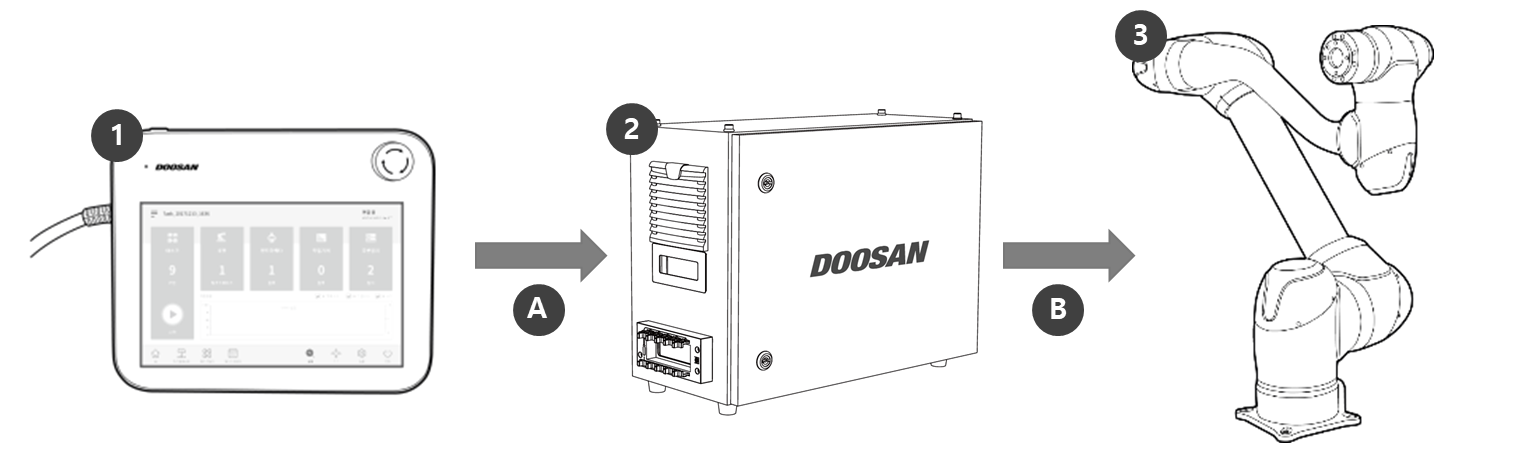

Nr.	Name	Beschreibung
1	Bedientableau	Es handelt sich um ein Gerät zur Verwaltung des Systems insgesamt, welches in der Lage ist, dem Roboter spezifische Stellungen einzulernen und Einstellungen des manipulator und solche im Zusammenhang mit dem Steuergerät einzurichten.
2	Steuergerät	Steuert die Bewegung des Roboters entsprechend der im Bedientableau eingestellten Stellung oder Bewegung. Er verfügt über mehrere Eingangs-/Ausgangsanschlüsse (I/O), die eine Verbindung mit diversen Ausrüstungen und Geräten ermöglichen.
3	Handhabungsautomat	Ein für Kollaboration ausgelegter Industrieroboter zum Transport und zur Montage mit verschiedenen Werkzeugen.
A	Befehl/Überwachung
B	Stromversorgung/ Netzwerk
