Slave-Überwachung

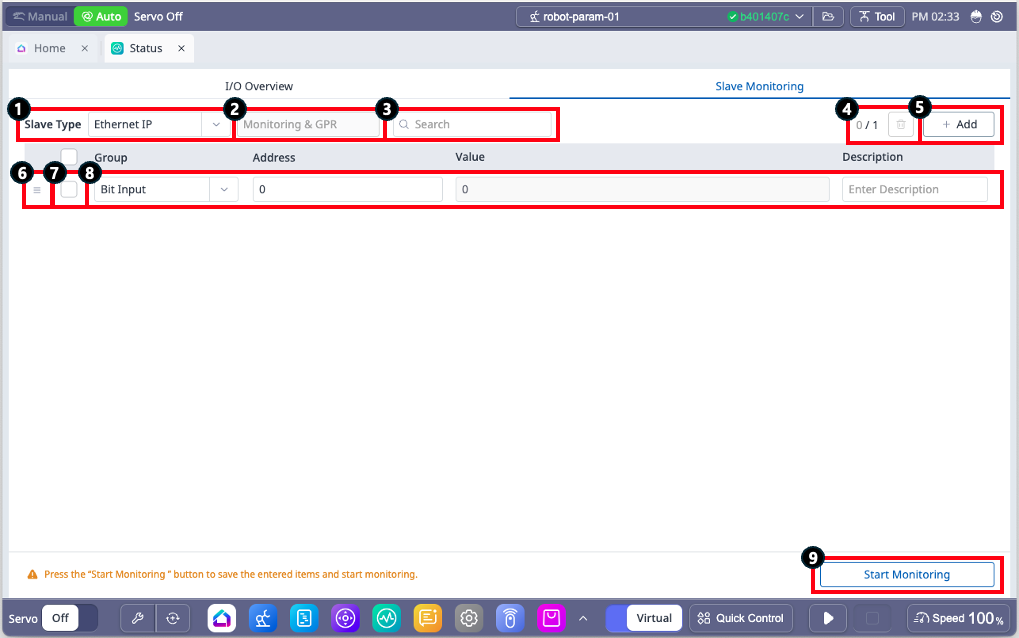

Layout Des Bildschirms „Slave-Überwachung“

	Artikel	Beschreibung
1	Slave-Typ	Ändern Sie die Kommunikationsmethode für die Überwachung. Sie können eine Option zwischen Modbus, Ethernet IP oder Profinet auswählen.
2	Ethernet-Adaptertyp	Überprüfen Sie den Adaptertyp der aktuell konfigurierten Ethernet-IP. Dieses Element wird nur angezeigt, wenn der Slave-Typ auf Ethernet IP eingestellt ist. Die Einstellung kann im SPS-Menü des Einstellmoduls konfiguriert werden.
3	Suchen	Sie können die überwachten Registerdaten durchsuchen. Der Wert und die Beschreibung, die den eingegebenen Wert enthalten, sind die Suchziele.
4	Überwachungsdaten entfernen	Daten mit aktivierten Kontrollkästchen entfernen. Die Zahl auf der linken Seite zeigt die Anzahl der aktuell ausgewählten Daten und die Gesamtanzahl der Daten an.
5	Überwachungsdaten hinzufügen	Überwachungsdaten hinzufügen. Es können bis zu 1.000 Einträge hinzugefügt werden.
6	Neu Anordnen	Eine Schaltfläche, um die Reihenfolge der Daten zu ändern. Halten Sie die Schaltfläche gedrückt, und ziehen Sie sie, um die Reihenfolge der Daten neu anzuordnen.
7	Kontrollkästchen	Wählen Sie die zu entfernenden Daten aus.
8	Dateneinstellung	Konfigurieren Sie Gruppe, Adresse, Beschreibung und Anzeigemethode für die Überwachungsdaten. Für Modbus Gruppe: Wählen Sie aus, ob es sich um ein Bestandsregister oder eine Spule handelt. Adresse: Geben Sie die zu überwachende GPR-Adresse ein. Wert: Wählen Sie den Ausgabetyp für den überwachten Wert, und prüfen Sie ihn. Beschreibung: Fügen Sie den hinzugefügten Überwachungsdaten eine Beschreibung hinzu. Für Ethernet IP und Profinet Gruppe: Wählen Sie die GPR-Gruppe aus. Bei Ethernet-IP ändert sich der auswählbare Modus je nach Adaptertyp, der im SPS-Modus im Einstellmodul eingestellt wurde. Bei Profinet ist das Menü basierend auf Überwachung und GPR festgelegt. Adresse: Geben Sie die GPR-Adresse für die Überwachung ein. Wert: Überwachungswerte prüfen. Beschreibung: Fügen Sie den hinzugefügten Überwachungsdaten eine Beschreibung hinzu.
9	Überwachung Starten/Stoppen	Mit dieser Schaltfläche können Sie den Überwachungsprozess starten oder stoppen. Wenn die Überwachung beginnt, sind alle Felder außer Slave-Typ, Suchfeld und Beschreibung deaktiviert. Die Überwachung wird beendet, wenn auf die Schaltfläche Überwachung stoppen geklickt wird, zur E/A-Übersicht navigiert wird oder das Statusmodul geschlossen wird. Die Überwachung kann nicht gestartet werden, wenn keine Überwachungsdaten für einen Slave-Typ vorhanden sind oder wenn aufgrund von Änderungen am Adaptertyp der Ethernet-IP ungültige Daten vorhanden sind.
