Controller-E/A

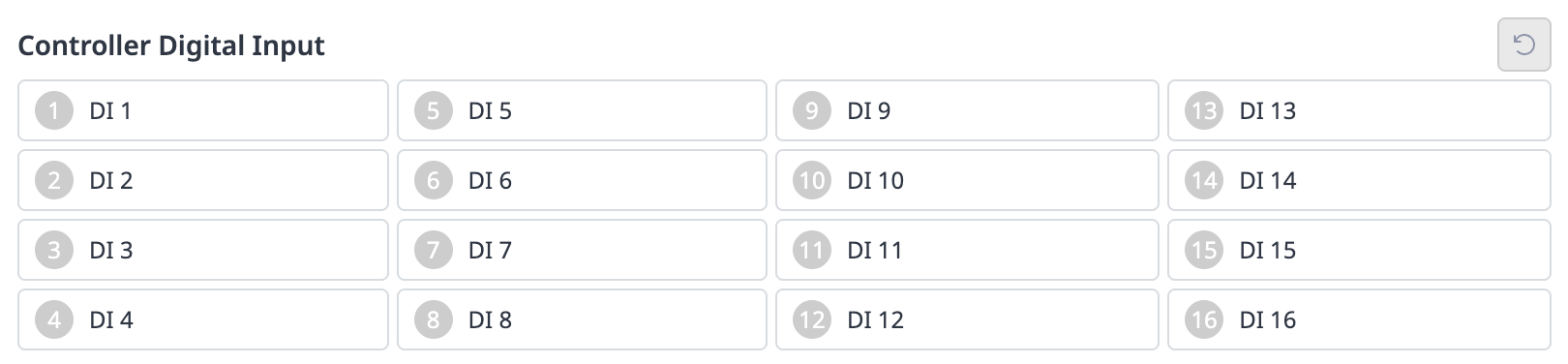

Digitaler Eingang Des Controllers
Überprüfen Sie die Portnummer des Geräts, das mit dem Controller verbunden ist.
Je nach Status des digitalen Eingangs der entsprechenden Nummer wird Folgendes angezeigt.
Wenn das digitale Signal ein hohes Signal ist, wird das Symbol hellgrün angezeigt.
Wenn das digitale Signal ein schwaches Signal ist, wird das Symbol grau angezeigt.
Hinweis
Das gleiche gilt, wenn der Digitaleingang als Sicherheitseingang eingestellt ist, das Symbol wird blau angezeigt, wenn das digitale Signal hoch ist, und grau, wenn es niedrig ist.
Sicherheitseingang
Überprüfen Sie die Portnummer des Geräts, das mit dem Controller verbunden ist.
Je nach Status des digitalen Eingangs der entsprechenden Nummer wird Folgendes angezeigt.
Wenn das digitale Signal ein hohes Signal ist, wird das Symbol hellgrün angezeigt.
Wenn das digitale Signal ein schwaches Signal ist, wird das Symbol grau angezeigt.
Digitaler Ausgang Des Controllers
Überprüfen Sie die Portnummer des Geräts, das mit dem Controller oder Flansch verbunden ist.
Klicken Sie auf das Symbol ein/aus, das der Anschlussnummer entspricht, um den Digitalausgang zu aktivieren oder zu deaktivieren.
Wenn das Symbol Ein gedrückt wird, wechselt das Symbol zu Hellgrün, und der entsprechende Port wird aktiviert.
Wenn das Symbol Aus gedrückt wird, wechselt das Symbol zu Grau, und der entsprechende Port wird deaktiviert.
Analoger Eingang Des Steuergeräts
Klicken Sie auf die Dropdown-Liste im Controller Analogeingang, um das zu prüfende Element auszuwählen.
Überprüfen Sie die analogen Eingangsdaten des ausgewählten Elements, das auf dem Bildschirm angezeigt wird.
Hinweis
Der analoge Eingangswert kann den Eingangswert im Statusfenster nicht festlegen.
Analoger Ausgang Des Steuergeräts
Klicken Sie auf die Dropdown-Liste im analogen Controller-Ausgang, um das zu prüfende Element auszuwählen.
Informationen zum analogen Ausgang des ausgewählten Elements werden rechts in der Dropdown-Liste angezeigt.
Der Standardwert für den Typ des analogen Ausgangssignals ist Spannung.
Ändern Sie den analogen Ausgangswert.
