Sicherheitszone

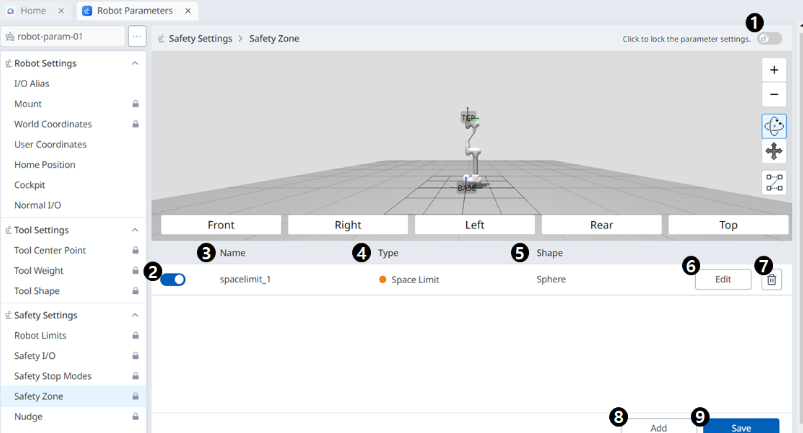

Bildschirm „Sicherheitszone-Einstellungen“

Menü

	Artikel	Beschreibung
1	Umschalttaste sperren	Wird verwendet, um den eingestellten Wert zu sperren. Das Sicherheitskennwort ist erforderlich, um den eingestellten Wert zu ändern.
2	Wählen Sie, ob die Option aktiviert werden soll	Mit dieser Schaltfläche können Sie die erzeugte Sicherheitszone anwenden bzw. deren Anwendung aufheben.
3	Zonenname	Der vom Benutzer beim Erstellen der Sicherheitszone angegebene Name
4	Zonentyp	Sicherheitszonentypen (jeder Typ hat unterschiedliche Parameter) Arbeitsbereichsgrenze Collaborative Zone Zone Zur Verhinderung Von Quetschungen Zone Zur Reduzierung Der Kollisionsempfindlichkeit Bereich Für Die Begrenzung Der Werkzeugausrichtung Benutzerdefinierte Zone
5	Zonenform	Formen der Sicherheitszone Quader Zylinder Kugel Gekippter Quader Feld mit mehreren Ebenen
6	Bearbeiten	Mit dieser Schaltfläche können die Einstellungen der erzeugten Sicherheitszone bearbeitet werden. Durch Drücken dieser Taste wird ein Popup-Fenster geöffnet, in dem die Sicherheitszone bearbeitet werden kann.
7	Löschen	Mit dieser Schaltfläche kann die Sicherheitszone gelöscht werden.
8	Hinzufügen	Mit dieser Schaltfläche kann die Sicherheitszone hinzugefügt werden. Mit dieser Schaltfläche wird ein Popup-Fenster angezeigt, in dem die Sicherheitszone hinzugefügt werden kann.
9	Speichern	Mit dieser Schaltfläche können Änderungen an den Einstellungen in Bezug auf die Sicherheitszone gespeichert werden.

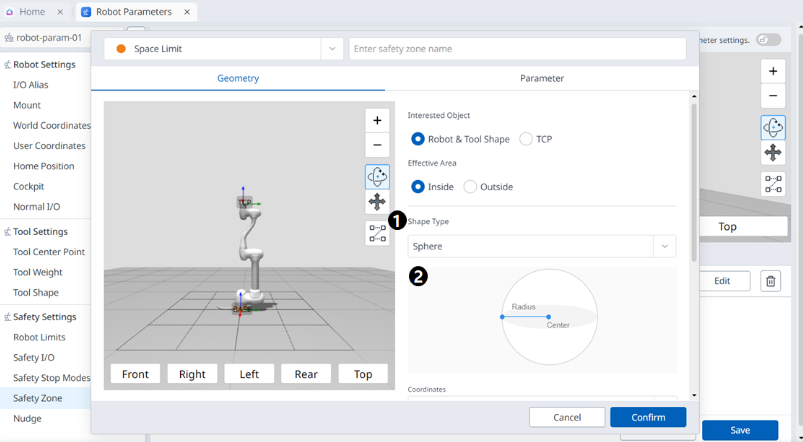

Menü

	Artikel	Beschreibung
1	Formtyp	Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

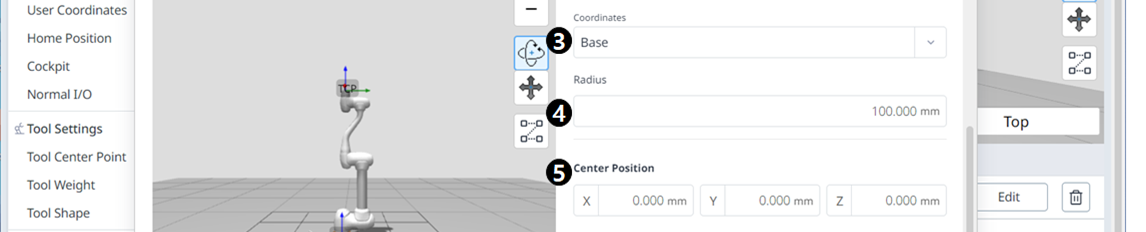

3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Radius	Hier wird der Radiuswert eingegeben.
5	Mittelstellung	Der Mittelwert kann in diesen Feldern für jede X-, Y- und Z-Achse festgelegt werden.

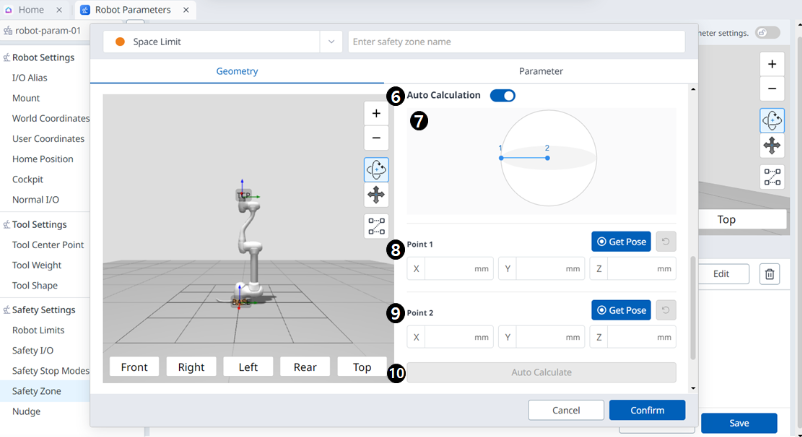

6	Automatische Berechnung	Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.
7	Bild Für Automatische Berechnung	In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Dies wird angezeigt, wenn die Option Automatische Messung aktiviert ist.
8	Punkt 1	In jedem Feld wird der Wert für Punkt 1 eingegeben.
9	Punkt 2	In jedem Feld wird der Wert für Punkt 2 eingegeben.
10	Automatisch Berechnen	Mit dieser Schaltfläche kann die automatische Berechnung ausgeführt werden.

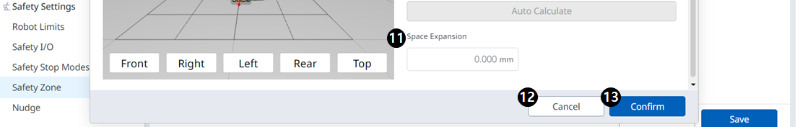

11	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
12	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
13	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

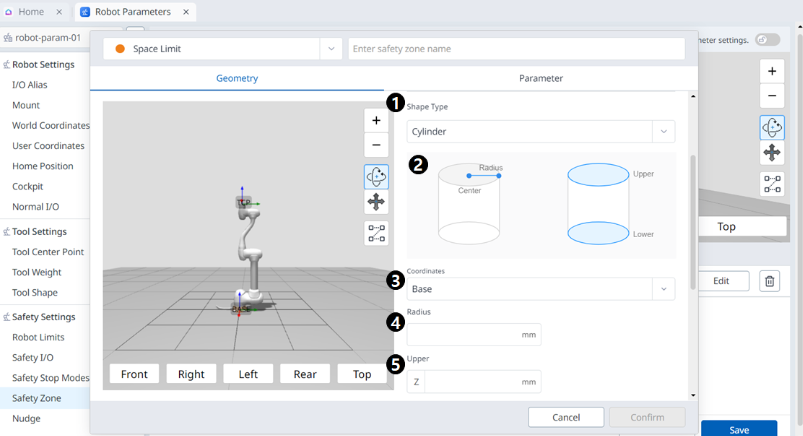

Menü

	Artikel	Beschreibung
1	Formtyp	Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Radius	Hier wird der Radiuswert eingegeben.
5	Oben	In dieses Feld wird der obere Wert eingegeben.

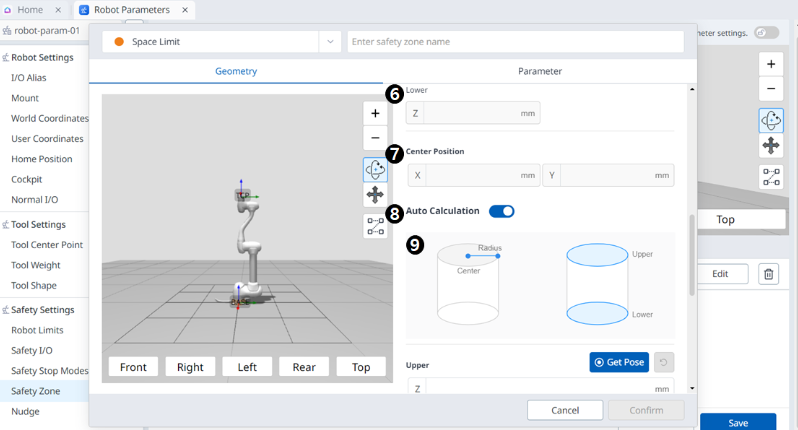

6	Senken	In dieses Feld wird der niedrigere Wert eingegeben.
7	Mittelstellung	Der Mittelwert kann in diesen Feldern für jede X- und Y-Achse festgelegt werden.
8	Automatisch Berechnen	Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.
9	Bild Automatisch Berechnen	In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Dies wird angezeigt, wenn die Option Automatische Messung aktiviert ist.

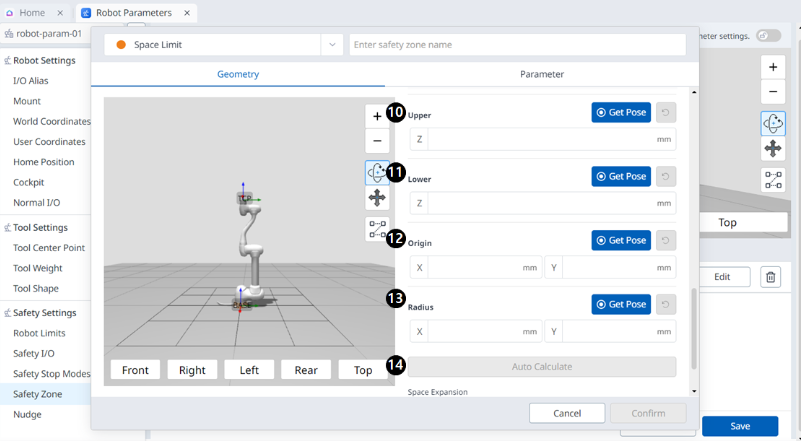

10	Oben	In dieses Feld wird der obere Wert eingegeben.
11	Senken	In dieses Feld wird der niedrigere Wert eingegeben.
12	Ursprung	In diesem Feld wird der Ursprungswert eingegeben.
13	Radius	In diesem Feld wird der Radiuswert eingegeben.
14	Automatisch Berechnen	Mit dieser Schaltfläche kann die automatische Berechnung ausgeführt werden.

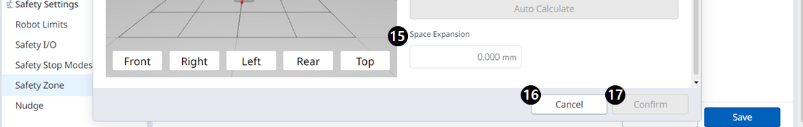

15	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
16	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
17	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

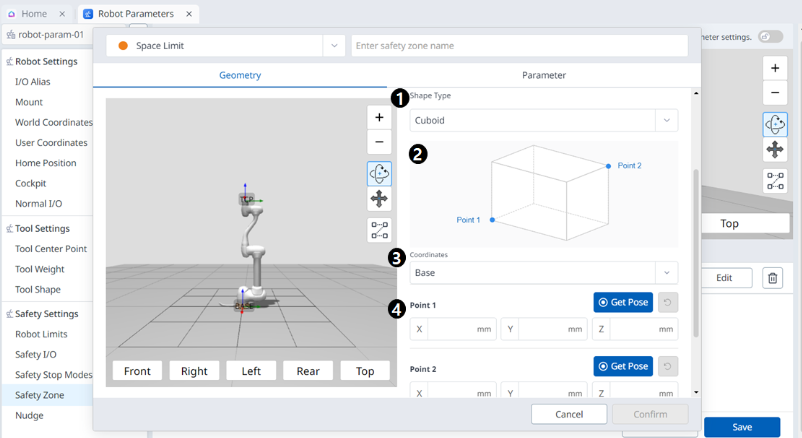

Menü

	Artikel	Beschreibung
1	Formtyp	Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Punkt 1	In jedem Feld wird der Wert für Punkt 1 eingegeben.

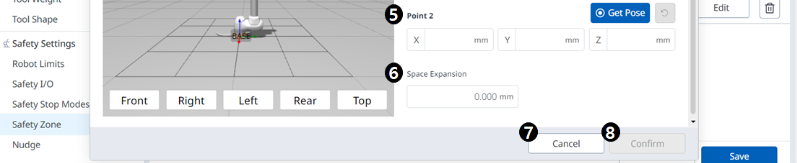

5	Punkt 2	In jedem Feld wird der Wert für Punkt 2 eingegeben.
6	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
7	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
8	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

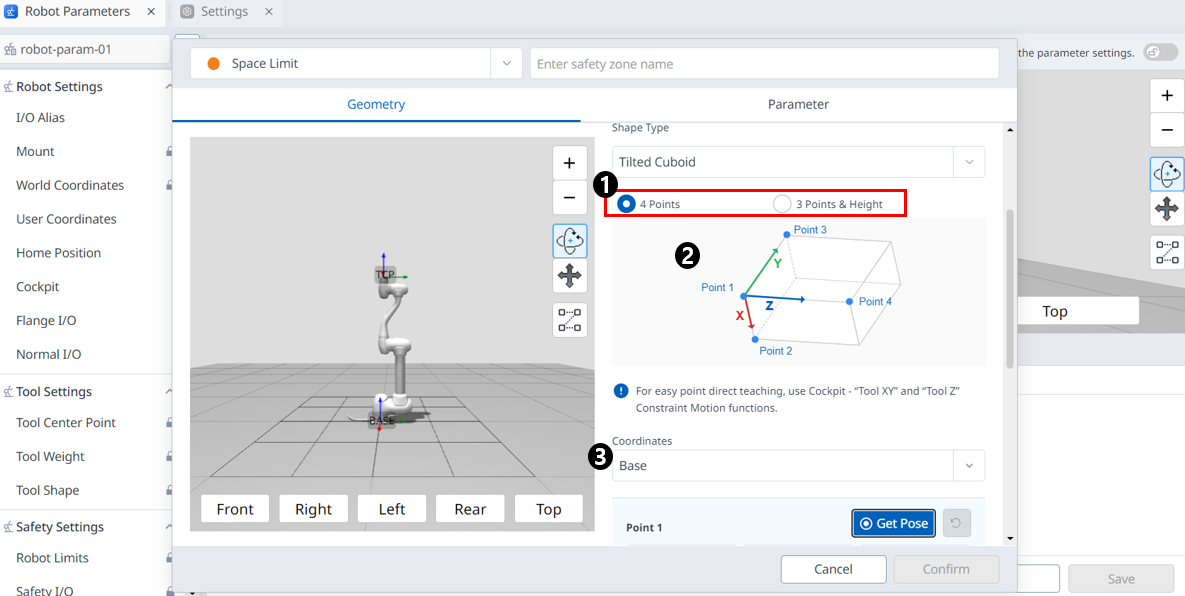

4 Punkte

Menü

	Artikel	Beschreibung
1	Eingabemethode	Sie können die gewünschte Eingabemethode auswählen.
2	Raumbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

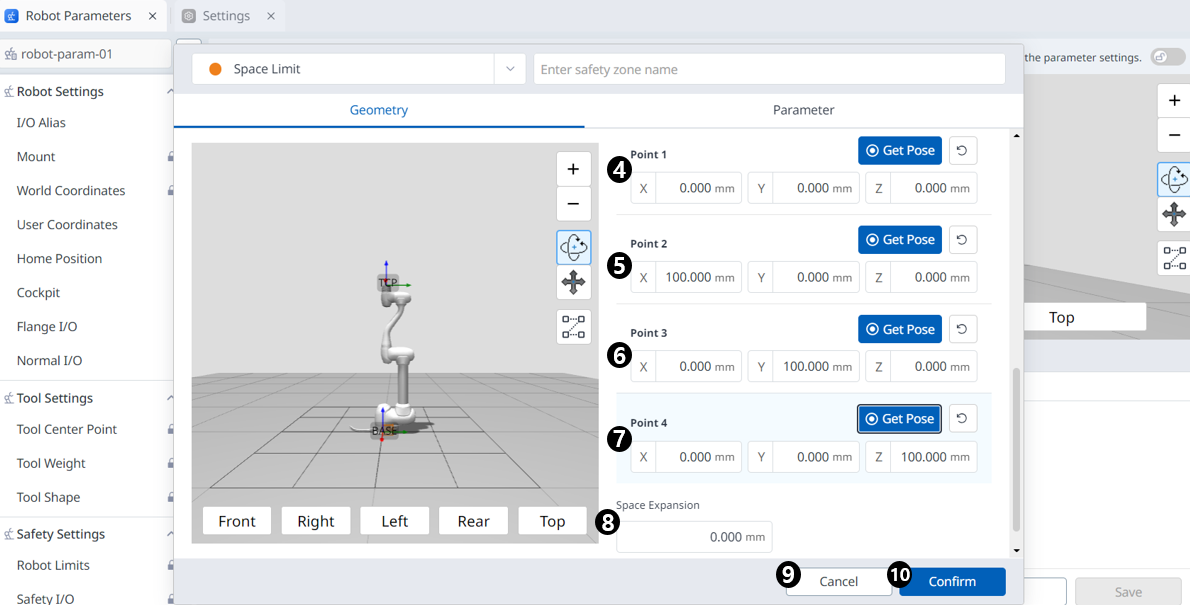

4	Punkt 1	In jedem Feld wird der Wert für Punkt 1 eingegeben.
5	Punkt 2	In jedem Feld wird der Wert für Punkt 2 eingegeben.
6	Punkt 3	In jedem Feld wird der Wert für Punkt 3 eingegeben.
7	Punkt 4	In jedem Feld wird der Wert für Punkt 4 eingegeben.
8	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
9	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
10	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

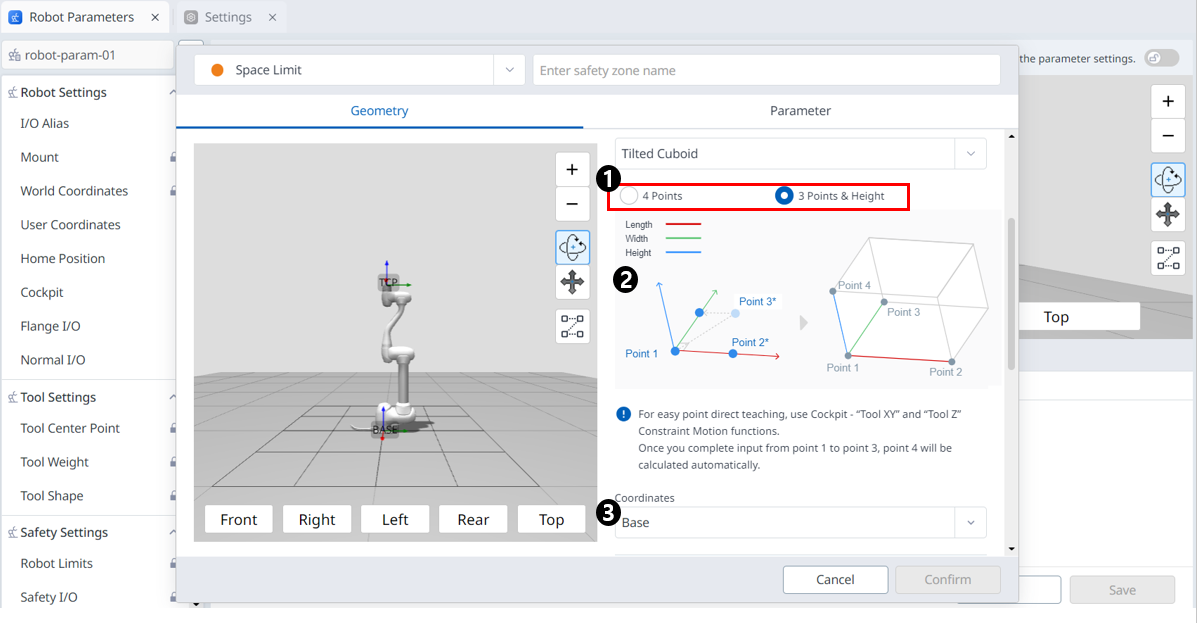

3 Punkte Und Höhe

Menü

	Artikel	Beschreibung
1	Eingabemethode	Sie können die gewünschte Eingabemethode auswählen.
2	Raumbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

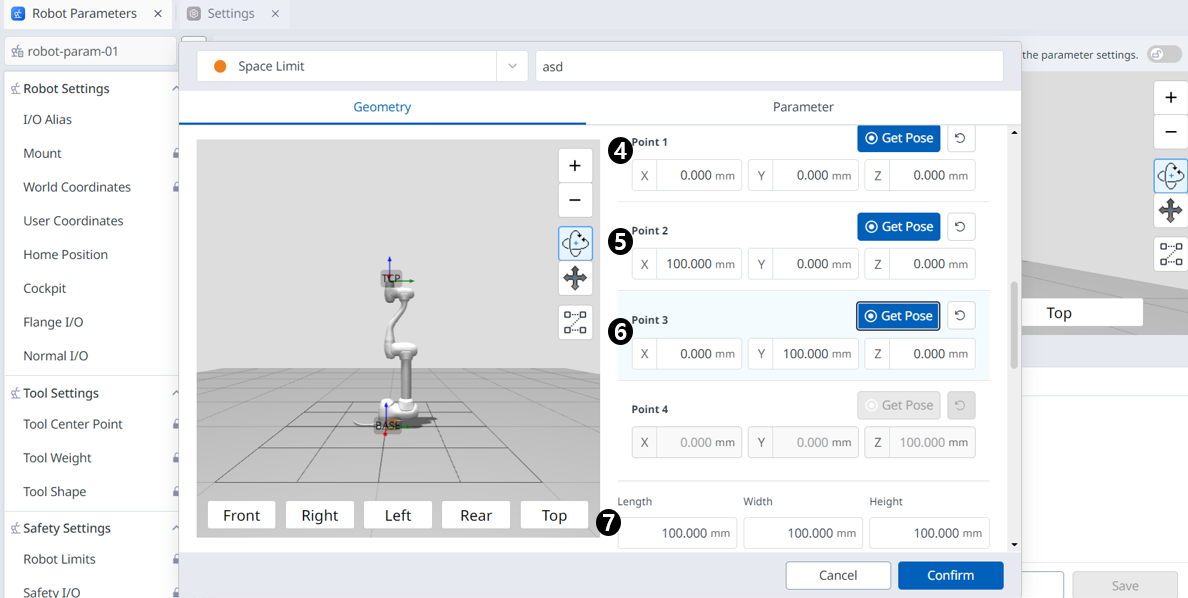

4	Punkt 1	In jedem Feld wird der Wert für Punkt 1 eingegeben.
5	Punkt 2	In jedem Feld wird der Wert für Punkt 2 eingegeben.
6	Punkt 3	In jedem Feld wird der Wert für Punkt 3 eingegeben.
7	Größeneinstellungen	Geben Sie die Werte für Länge, Breite und Höhe ein.

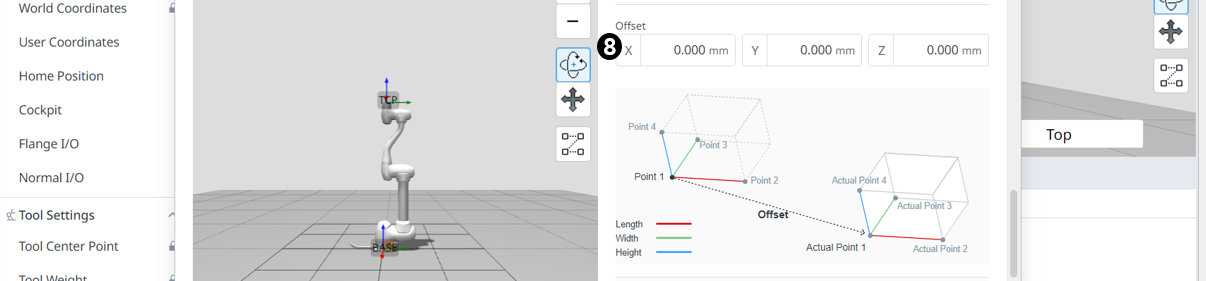

8	Offset-Einstellungen	Geben Sie einen Offsetwert ein.

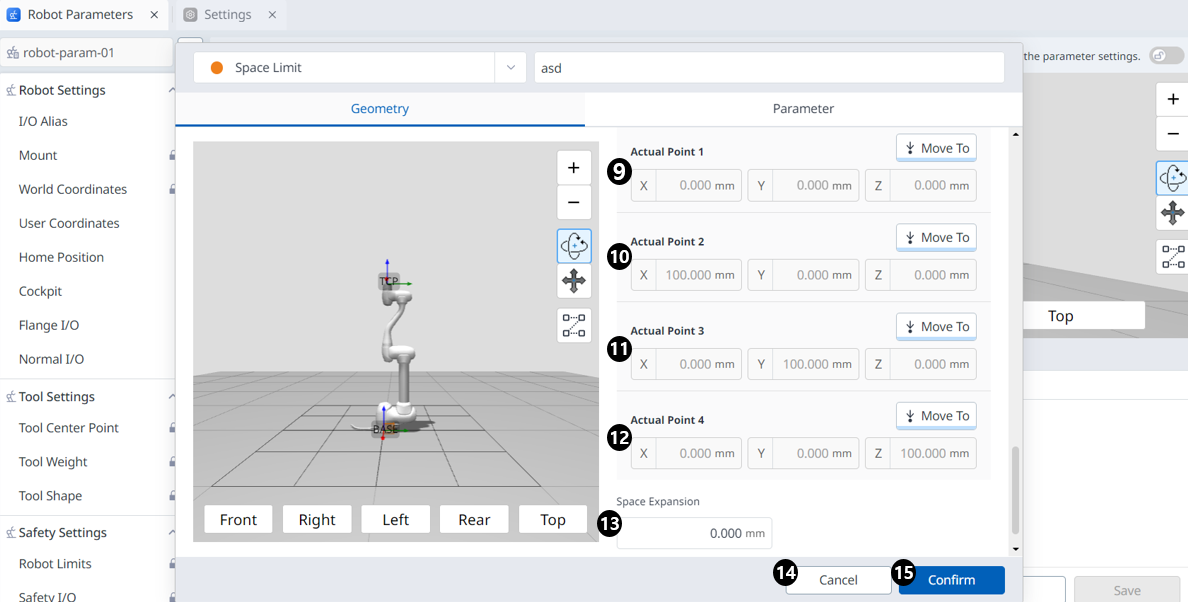

9	Tatsächlicher Punkt 1	Sie können den tatsächlichen Wert von Punkt 1 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.
10	Tatsächlicher Punkt 2	Sie können den tatsächlichen Wert von Punkt 2 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.
11	Tatsächlicher Punkt 3	Sie können den tatsächlichen Wert von Punkt 3 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.
12	Tatsächlicher Punkt 4	Sie können den tatsächlichen Wert von Punkt 4 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.
13	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
14	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
15	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

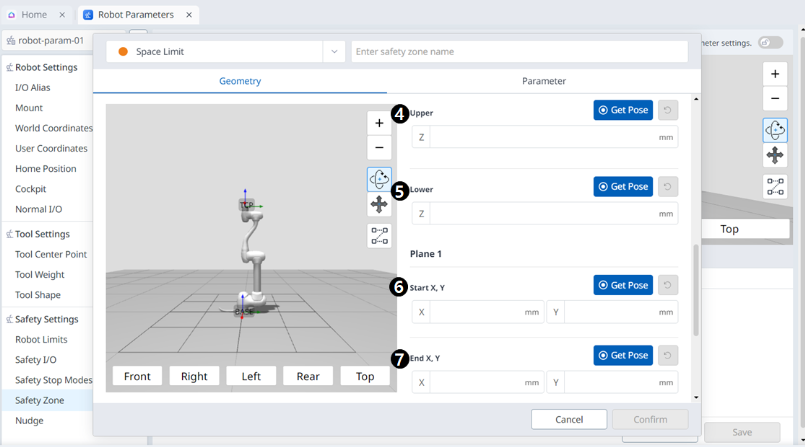

Menü

	Artikel	Beschreibung

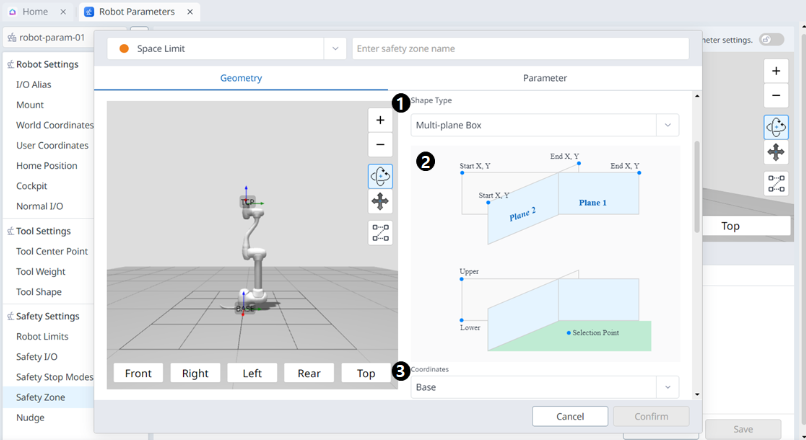

1	Formtyp	Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Oben	In dieses Feld wird der obere Wert eingegeben.
5	Senken	In dieses Feld wird der niedrigere Wert eingegeben.
6	Ebenenstart X, Y	In diesem Feld wird der Startpunkt der Ebene eingegeben.
7	Fensterende X,Y	In diesem Feld wird der Endpunkt der Ebene eingegeben.

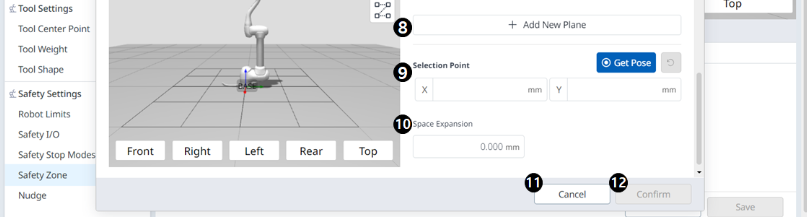

8	Neue Ebene Hinzufügen	Wenn Sie auf diese Schaltfläche klicken, wird eine neue Ebene hinzugefügt.
9	Auswahlpunkt	In jedem Feld werden die Werte für den Auswahlpunkt eingegeben.
10	Speichererweiterung	In diesem Feld kann die Speichererweiterung festgelegt werden.
11	Abbrechen	Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.
12	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.
